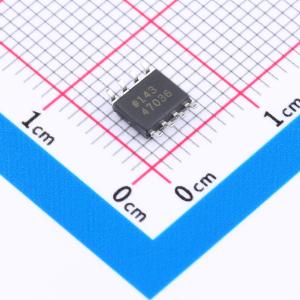

ADR292GRZ

低噪声、微功耗、精密基准电压源(4.096 V)

描述: ADR291和ADR292是采用XFET基准电路的低噪声、微功耗精密电压基准源。与传统的基于带隙和埋入式齐纳二极管的基准源相比，全新的XFET架构显著提升了性能。这些改进包括：在相同电流下工作时，电压噪声输出仅为带隙基准源的四分之一；极低且超线性的温度漂移；低热滞；以及出色的长期稳定性
品牌名称: ADI(亚德诺)
商品型号: ADR292GRZ
商品编号: C659496
商品封装: SOIC-8
包装方式: 管装
商品毛重: 0.2克(g)

商品参数

商品概述

ADR291和ADR292是采用XFET基准电路的低噪声、微功耗精密电压基准源。与传统的基于带隙和掩埋齐纳二极管的基准源相比，新型XFET架构在性能上有显著提升。这些改进包括：在相同电流下，输出电压噪声仅为带隙基准源的四分之一；极低且超线性的温度漂移；低热滞；出色的长期稳定性。 ADR291/ADR292系列是一系列电压基准源，对于ADR291，其电源电压低至2.8 V时仍能提供稳定、精确的输出电压。ADR291和ADR292的输出电压选项分别为2.5 V和4.096 V。静态电流仅为12 μA，使这些器件非常适合电池供电的仪器仪表。提供三种电气等级，ADR291的初始输出精度最大分别为±2 mV、±3 mV和±6 mV，ADR292的初始输出精度最大分别为±3 mV、±4 mV和±6 mV。三个等级的温度系数最大分别为8 ppm/℃、15 ppm/℃和25 ppm/℃。线性调整率和负载调整率通常分别为30 ppm/V和30 ppm/mA，可确保基准源的整体高性能。 ADR291和ADR292基准源的工作温度范围为扩展工业温度范围-40℃至+125℃。器件提供8引脚SOIC、8引脚TSSOP和3引脚TO - 92封装。

商品特性

电源电压范围：ADR291为2.8 V至15 V，ADR292为4.4 V至15 V
电源电流：最大15 μA
低噪声：δμν和12 W峰 - 峰值（0.1 Hz至10 Hz）
高输出电流：5 mA
温度范围：-40℃至+125℃
引脚与REF02/REF19x兼容

应用领域

便携式仪器仪表
3 V和5 V系统的精密基准源
模数和数模转换器基准源
太阳能供电应用
环路电流供电的仪器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	电压基准芯片
	输出类型	固定
	工作电压	5V~15V
	输出电压	4.096V
	输出电流	5mA
	精度	±0.15%

	属性	参数值
	温度系数	25ppm/℃
	电压基准类型	串联
	静态电流(Iq)	18uA
	噪声(0.1Hz-10Hz)	12uVp-p
	工作温度	-40℃~+125℃@(Ta)
