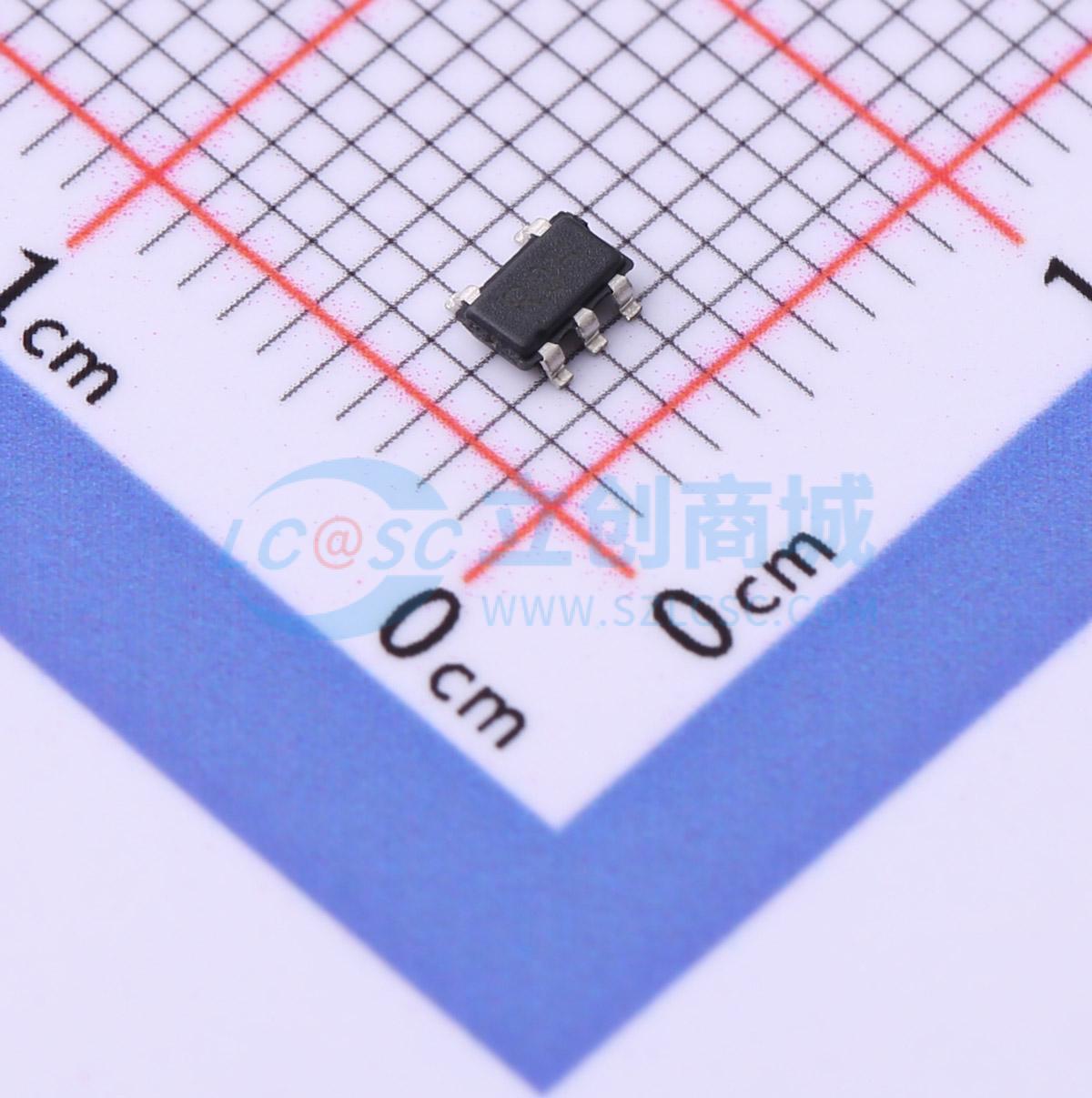

温馨提醒：图片仅供参考，商品以实物为准

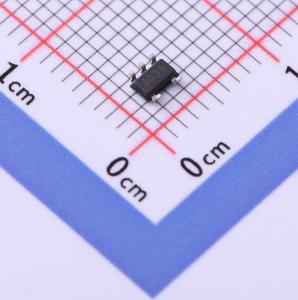

ADR363BUJZ-REEL7
低功耗、低噪声基准电压源
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 低功耗、低噪声基准电压源，具有吸电流和源电流能力，3.0 V输出VOUT
- 品牌名称
- ADI(亚德诺)
- 商品型号
- ADR363BUJZ-REEL7
- 商品编号
- C659517
- 商品封装
- TSOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.06克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电压基准芯片 | |
| 输出类型 | 固定 | |
| 工作电压 | 3.3V~15V | |
| 输出电压 | 3V | |
| 输出电流 | 5mA | |
| 精度 | ±0.1% |
| 属性 | 参数值 | |
|---|---|---|
| 温度系数 | 9ppm/℃ | |
| 电压基准类型 | 串联 | |
| 静态电流(Iq) | 190uA | |
| 噪声(0.1Hz-10Hz) | 8.7uVp-p | |
| 工作温度 | -40℃~+125℃ |
商品概述
ADR360/ADR361/ADR363/ADR364/ADR365/ADR366分别是2.048 V、2.500 V、3.000 V、4.096 V、5.000 V和3.300 V精密带隙基准电压源，具有低功耗和高精度，采用紧凑的TSOT封装。ADR360/ADR361/ADR363/ADR364/ADR365/ADR366基准电压源利用专有的温度漂移曲率校正技术，可在TSOT封装中实现9 ppm/°C的低温度漂移特性。 ADR360/ADR361/ADR363/ADR364/ADR365/ADR366系列为微功耗、低压差基准电压源，可利用仅比输出电压大于300 mV的电源提供稳定的输出电压。这些器件采用先进的设计，无需外部电容，可进一步节省电路板空间、降低成本。ADR360/ADR361/ADR363/ADR364/ADR365/ADR366精密基准电压源具有低功耗、小尺寸和易于使用的特点，非常适合电池供电应用。
商品特性
- 紧凑的TSOT封装
- 低温度系数：A级：25 ppm/°C；B级：9 ppm/°C；H级：25 ppm/°C
- 初始精度：A级：最大值：±6 mV（ADR360、ADR361和ADR363）；B级：最大值：±3 mV（ADR360、ADR361和ADR363）
- 超低输出电压噪声：±6.8 μV p-p（0.7 Hz至70 Hz）
- 低压差：300 mV
- 低静态电流：190 μA（最大值）
- 无需外部电容
- 输出电流：+5 mA（拉电流），−1 mA（灌电流）
- 宽温度范围：−40°C至+125°C（A级、B级）；−40°C至+150°C（H级）
- 通过汽车应用认证：−40°C至+150°C（ADR365WHUJZ - R7）；−40°C至+125°C（ADR365WAUJZ - R7、ADR366WAUJZ - REEL7）
应用领域
- 电池供电仪表
- 便携式医疗仪器
- 数据采集系统
- 工业过程控制
- 汽车
