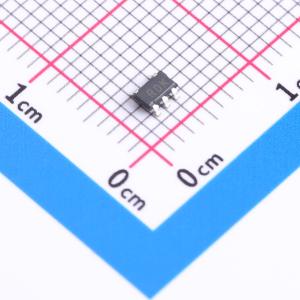

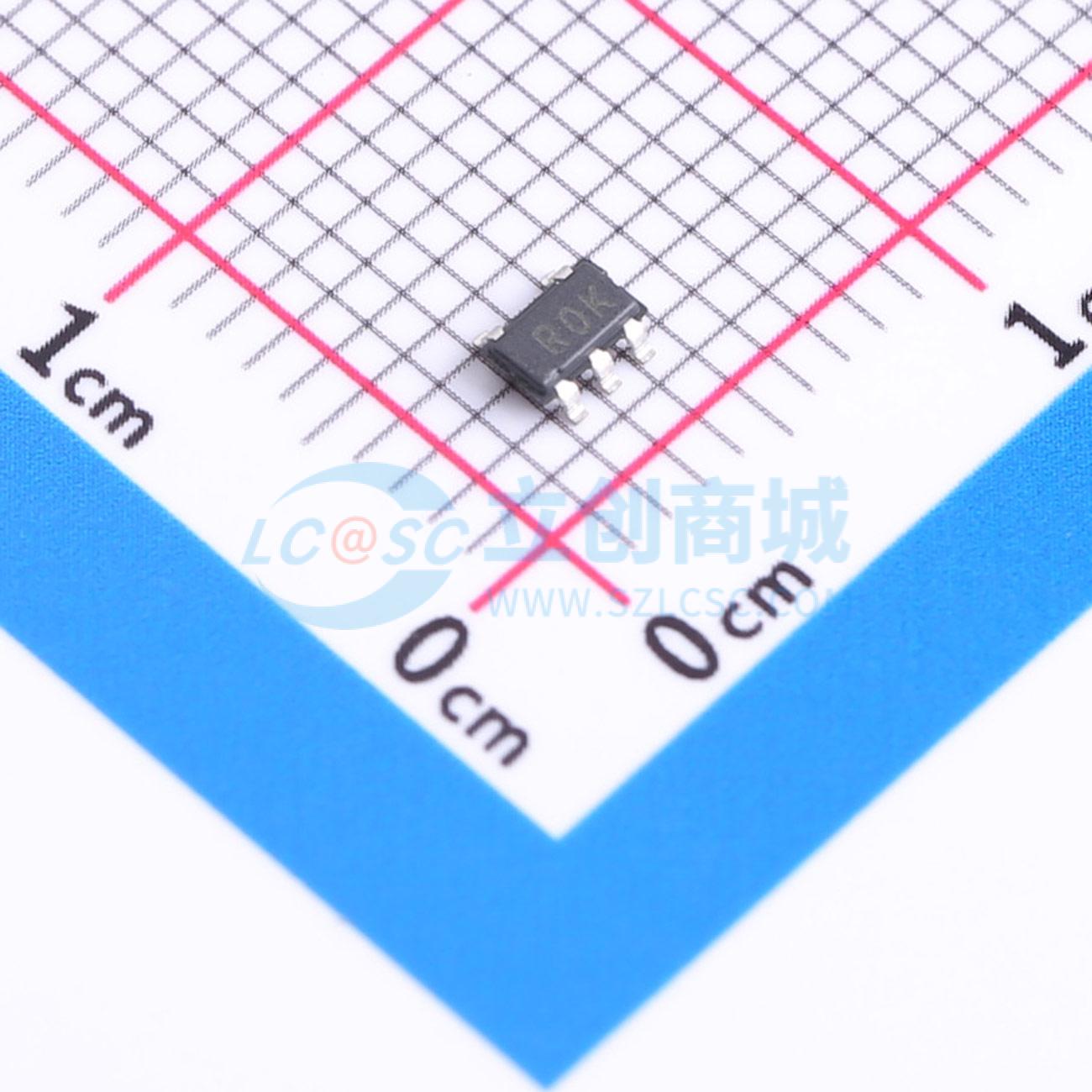

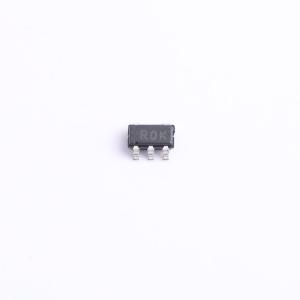

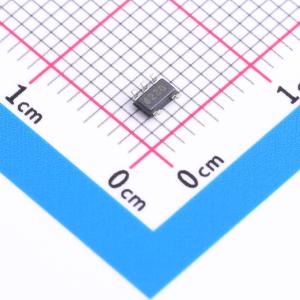

温馨提醒：图片仅供参考，商品以实物为准
ADR364BUJZ-REEL7
低功耗、低噪声电压基准源具有灌电流/拉电流能力
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 低功耗、低噪声基准电压源，具有吸电流和源电流能力，4.096 VOUT
- 品牌名称
- ADI(亚德诺)
- 商品型号
- ADR364BUJZ-REEL7
- 商品编号
- C659519
- 商品封装
- TSOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.043032克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电压基准芯片 | |
| 输出类型 | 固定 | |
| 工作电压 | 3.3V~15V | |
| 输出电压 | 4.096V | |
| 输出电流 | 5mA | |
| 精度 | ±0.1% |
| 属性 | 参数值 | |
|---|---|---|
| 温度系数 | 9ppm/℃ | |
| 电压基准类型 | 串联 | |
| 静态电流(Iq) | 190uA | |
| 噪声(0.1Hz-10Hz) | 11uVp-p | |
| 工作温度 | -40℃~+125℃@(Ta) |
商品概述
ADR360/ADR361/ADR363/ADR364/ADR365/ADR366是精密的2.048 V、2.500 V、3.000 V、4.096 V、5.000 V和3.300 V带隙电压基准源，采用紧凑的TSOT封装，具备低功耗和高精度的特点。通过采用专有的温度漂移曲率校正技术，ADR360/ADR361/ADR363/ADR364/ADR365/ADR366基准源在TSOT封装中实现了9 ppm/°C的低温漂。 ADR360/ADR361/ADR363/ADR364/ADR365/ADR366系列微功耗、低压差电压基准源在比输出电压高至少300 mV的电源下即可提供稳定的输出电压。这些器件的先进设计无需外部电容，进一步减少了电路板空间和系统成本。低功耗运行、小尺寸和易用性的特点，使ADR360/ADR361/ADR363/ADR364/ADR365/ADR366精密电压基准源非常适合电池供电的应用。
商品特性
- 紧凑的TSOT封装
- 低温度系数 A级：25 ppm/°C B级：9 ppm/°C H级：25 ppm/°C
- 初始精度 A级：最大±6 mV（ADR360、ADR361和ADR363） B级：最大±3 mV（ADR360、ADR361和ADR363）
- 超低输出电压噪声：6.8 μV峰峰值（0.1 Hz至10 Hz）
- 低压差：300 mV
- 低静态电流：最大190 μA
- 无需外部电容
- 输出电流：+5 mA（源电流），−1 mA（灌电流）
- 宽温度范围 -40°C至+125°C（A级、B级） -40°C至+150°C（H级）
- 适用于汽车应用 -40°C至+150°C ADR365WHUJZ - R7 -40°C至+125°C ADR365WAUJZ - R7、ADR366WAUJZ - REEL7
应用领域
- 电池供电仪器
- 便携式医疗仪器
- 数据采集系统
- 工业过程控制
- 汽车
