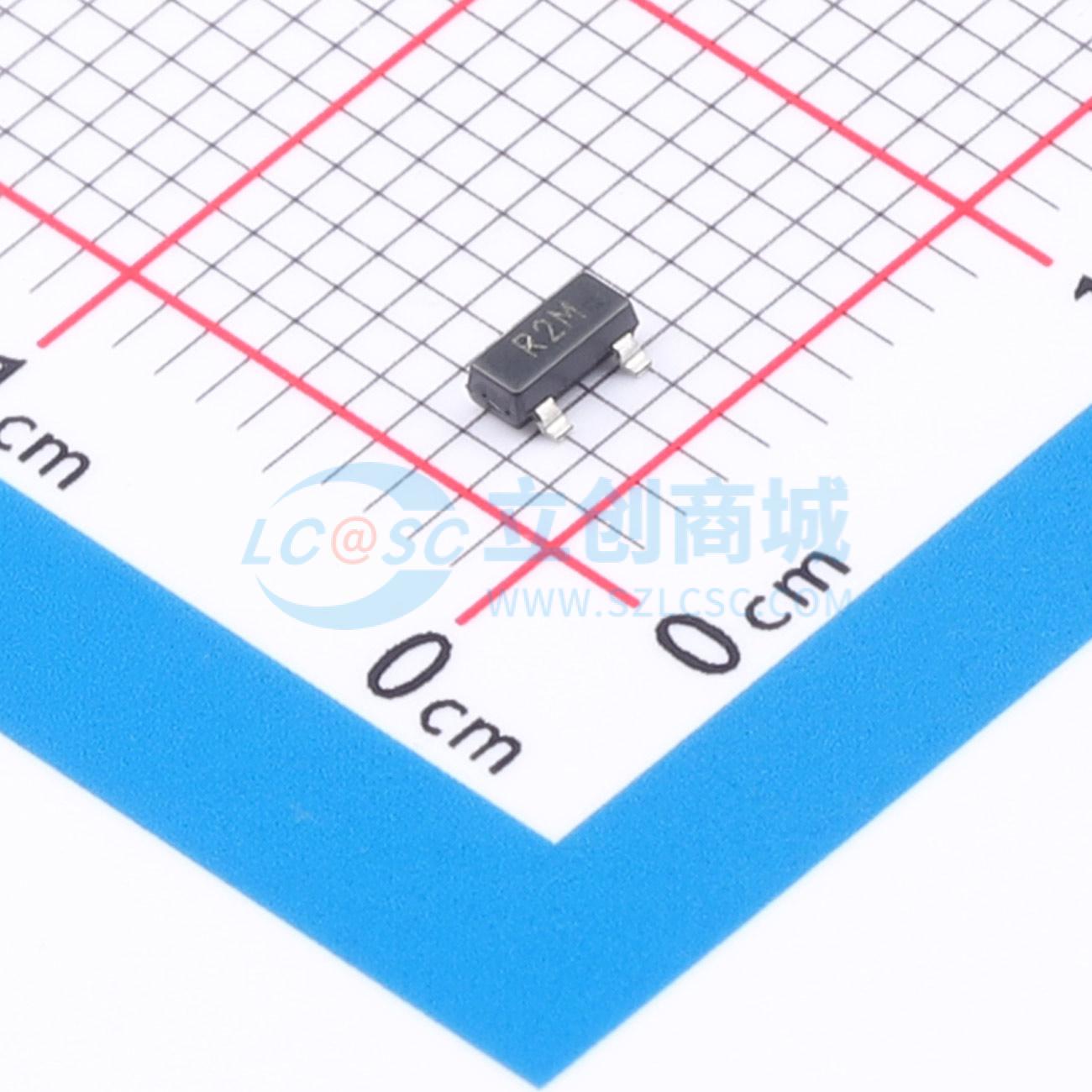

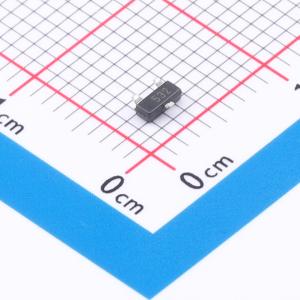

温馨提醒：图片仅供参考，商品以实物为准
ADR1581ARTZ-REEL7
1.25 V微功耗、精密分流基准电压源
- 描述
- ADR1581是一款低成本、两端（并联）精密带隙基准源。对于60 μA至10 mA之间的输入电流，它可提供精确的1.250V输出。片上元件的精确匹配和热跟踪特性使ADR1581具备卓越的精度和稳定性
- 品牌名称
- ADI(亚德诺)
- 商品型号
- ADR1581ARTZ-REEL7
- 商品编号
- C659478
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.039648克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电压基准芯片 | |
| 输出类型 | 固定 | |
| 工作电压 | - | |
| 输出电压 | 1.25V | |
| 输出电流 | 10mA | |
| 精度 | ±0.8% | |
| 温度系数 | 100ppm/℃ |
| 属性 | 参数值 | |
|---|---|---|
| 电压基准类型 | 并联 | |
| 静态电流(Iq) | - | |
| 最小阴极电流调节 | 60uA | |
| 噪声(0.1Hz-10Hz) | 4.5uVp-p | |
| 噪声(10Hz-10kHz) | 20uVrms | |
| 工作温度 | -40℃~+85℃ |
商品概述
ADR1581是一款低成本、两端（并联）精密带隙基准源。对于60 μA至10 mA的输入电流，它可提供精确的1.250 V输出。 通过片上元件的精确匹配和热跟踪，ADR1581实现了卓越的精度和稳定性。采用了专有的曲率校正设计技术，以最大程度减小电压输出温度特性中的非线性。ADR1581在任何容性负载值下都能保持稳定。 最低工作电流低，使ADR1581非常适合用于由电池供电的3V或5V系统。不过，较宽的工作电流范围意味着ADR1581极其通用，适用于各种大电流应用。 ADR1581有A和B两个等级，均采用SOT - 23封装。两个等级均在-40°C至+85°C的工业温度范围内进行了规格定义。
商品特性
- 宽工作范围：60 μA至10 mA
- 初始精度：最大±0.12%
- 温度漂移：最大±50 ppm/°C
- 输出阻抗：最大0.5 Ω
- 宽带噪声（70 Hz至10 kHz）：20 μV rms
- 工作温度范围：-40°C至+85°C
- 高ESD额定值
- 人体模型4 kV
- 机器模型400 V
- 紧凑的表面贴装SOT - 23封装
应用领域
- 便携式电池供电设备
- 手机、笔记本电脑、个人数字助理（PDA）、全球定位系统（GPS）和数字万用表（DMM）
- 计算机工作站
- 适用于各种视频随机数模转换器（RAMDAC）
- 智能工业变送器
- PCMCIA卡
- 汽车应用
- 3 V/5 V、8位至12位数据转换器
