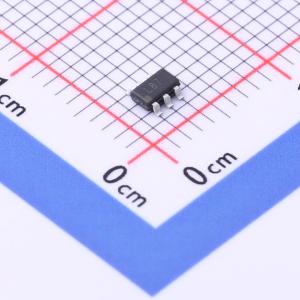

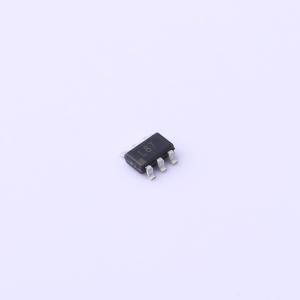

ADP2300AUJZ-R7

1.2 A, 20 V, 700 kHz/1.4 MHz非同步降压调节器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ADP2300是一款紧凑、恒定频率、电流模式控制的非同步降压直流-直流转换器,具有集成的高侧MOSFET。输入电压范围为3.0 V至20 V,最大负载电流为1.2 A,开关频率为700kHz。该芯片具有内部软启动功能,防止启动时的浪涌电流,还具有短路保护和热关断功能。
品牌名称: ADI(亚德诺)
商品型号: ADP2300AUJZ-R7
商品编号: C659146
商品封装: TSOT-6
包装方式: 编带
商品毛重: 0.065克(g)

商品参数

商品概述

ADP2300/ADP2301 是紧凑型、恒定频率、电流模式的降压直流-直流稳压器，内置功率MOSFET。这些器件的工作输入电压范围为3.0V至20V，适用于广泛的应用。精确的低电压内部参考使得这些器件能够生成低至0.8V的稳定输出电压，精度为±2%，最大负载电流可达1.2A。有两个频率选项：ADP2300运行在700kHz，而ADP2301运行在1.4MHz。这些选项允许用户根据效率和整体解决方案尺寸之间的权衡做出选择。电流模式控制提供了快速且稳定的线路和负载瞬态性能。ADP2300/ADP2301器件包括内部软启动以防止上电时的浪涌电流。其他关键安全特性包括短路保护、过温关断(TSD)以及欠压锁定(UVLO)。精确的使能引脚阈值电压允许ADP2300/ADP2301轻松地从其他输入/输出电源进行排序。通过使用电阻分压器，它也可以用作可编程UVLO输入。ADP2300/ADP2301采用6引脚TSOT封装，并且其结温范围为-40℃至+125℃。

商品特性

1.2 A 最大负载电流，在温度范围内输出精度为±2%
宽输入电压范围：3.0 V 至 20 V
开关频率选项：700 kHz（ADP2300）或1.4 MHz（ADP2301）
高效率，最高可达97%
电流模式控制架构
输出电压范围：0.8 V 至 0.85 x VIN
自动PFM/PWM模式切换
带有迟滞的精密使能引脚
集成高压侧MOSFET
集成自举二极管
内部补偿和软启动
最少的外部元件
欠压锁定(UVLO)
过流保护(OCP)和热关断(TSD)
提供超小型6引脚TSOT封装
支持ADIsimPower设计工具

应用领域

数字负载应用的LDO替代方案
中间电源轨转换
通信和网络
工业和仪器
健康护理和医疗
消费类设备

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3V~20V
	输出电压	-
	输出电流	1.2A
	开关频率	700kHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
