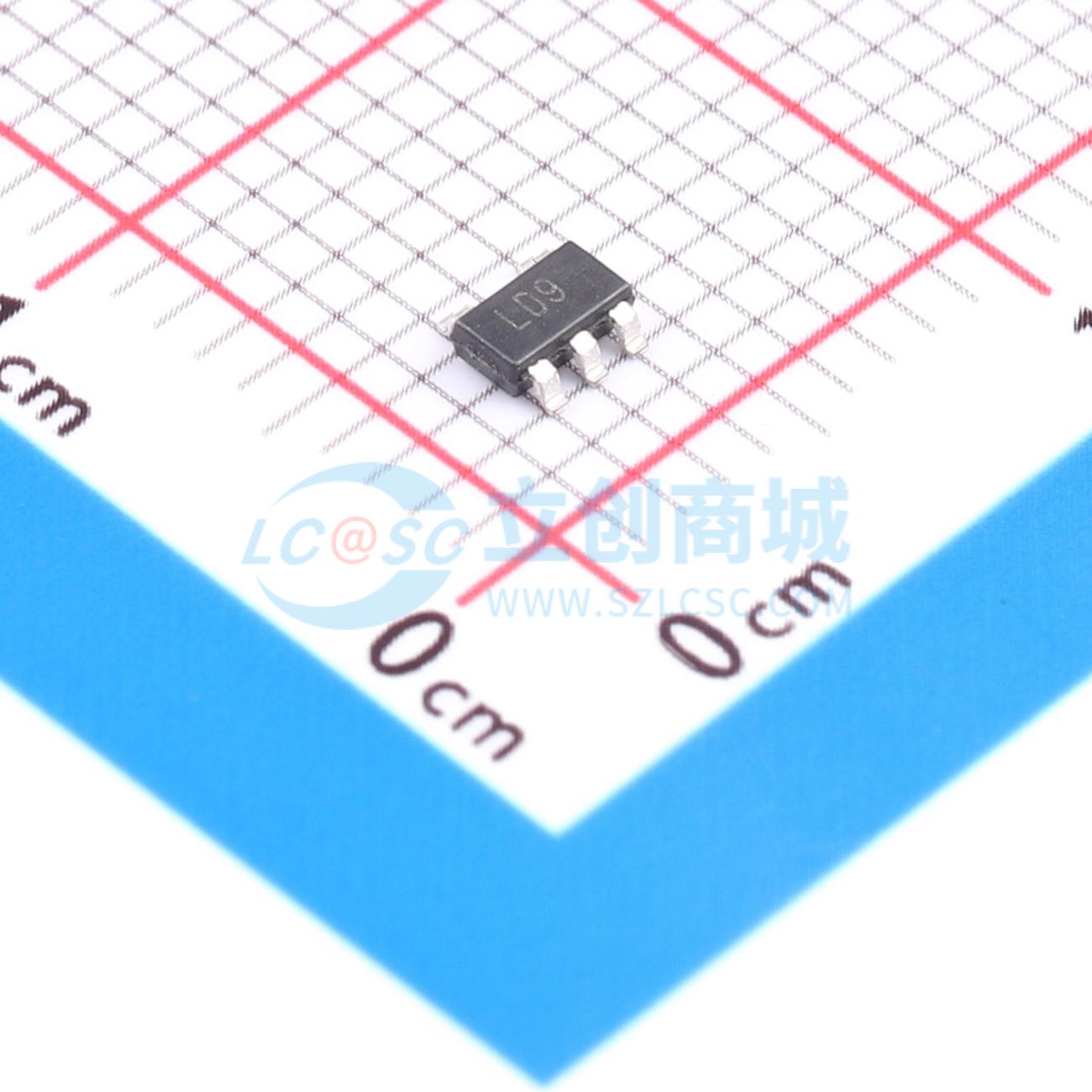

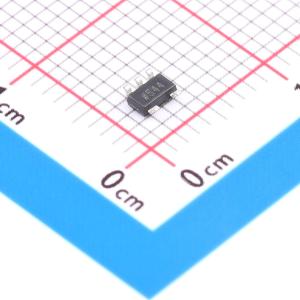

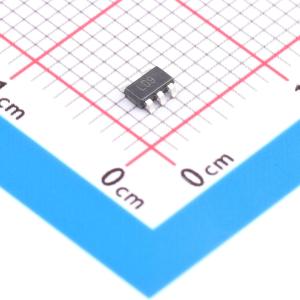

ADP2108AUJZ-3.0-R7

ADP2108是一款高效、低静态电流的降压型直流-直流转换器，采用两种不同的封装形式制造。整个解决方案仅需三个小型外部元件。它采用专有的高速电流模式、固定频率PWM控制方案，具有出色的稳定性和瞬态响应。为确保在便携式应用中实现最长的电池续航时间，ADP2108具备省电模式，可在轻载条件下降低开关频率。 ADP2108的输入电压范围为2.3 V至5.5 V，适用于单节锂或锂聚合物电池、多节碱性或镍氢电池、PCMCIA、USB及其他标准电源。在整个输入电压范围内，最大负载电流可达600 mA。 ADP2108提供3.3 V、3.0 V、2.5 V、2.3 V、1.82 V、1.8 V、1.5 V、1.3 V、1.2 V、1.1 V和1.0 V的固定输出电压。所有版本均内置功率开关和同步整流器，可减少外部元件数量并提高效率。ADP2108具备内部软启动功能，并进行了内部补偿。在逻辑控制关断期间，输入与输出断开，ADP2108从输入源汲取的电流小于1 μA。 其他关键特性包括欠压锁定功能（防止电池深度放电）和软启动功能（防止启动时输入电流过冲）。ADP2108提供5球WLCSP和5引脚TSOT封装。ADP2109具备与ADP2108相同的特性和操作，并且在WLCSP封装中增加了放电开关功能。

• 峰值效率：95%
• 3 MHz固定频率工作
• 典型静态电流：78 μA
• 最大负载电流：600 mA
• 输入电压：2.3 V至5.5 V
• 使用小型多层电感器和电容器
• 电流模式架构，具备快速负载和线路瞬态响应
• 700%占空比低压差模式
• 内部同步整流器
• 内部补偿
• 内部软启动
• 电流过载保护
• 热关断保护
• 关断电源电流：0.2 μA
• 提供5球WLCSP和5引脚TSOT封装
• 由ADIsimPower设计工具提供支持

• 个人数字助理（PDA）和掌上电脑
• 无线手持设备
• 数字音频、便携式媒体播放器
• 数码相机、GPS导航设备
