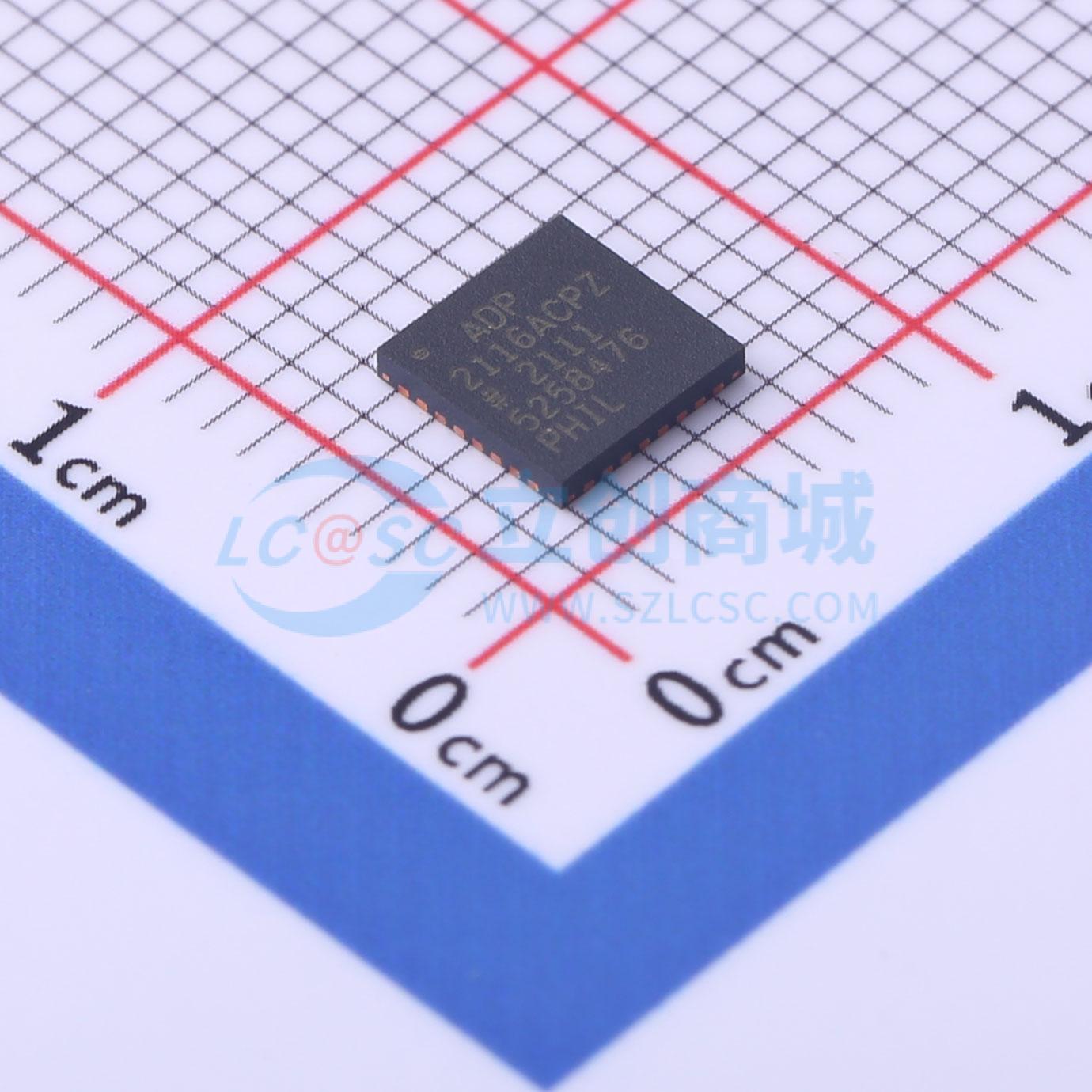

温馨提醒：图片仅供参考，商品以实物为准

ADP2116ACPZ-R7

双通道3A/单通道6A同步降压DC-DC转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ADP2116是一款双通道3A/单通道6A的同步降压DC-DC转换器,具有高效率、固定或可调输出电压、多种保护功能和灵活的配置选项。适用于点负载调节、电信和网络系统、消费电子、工业和仪器仪表、医疗设备等领域。
品牌名称: ADI(亚德诺)
商品型号: ADP2116ACPZ-R7
商品编号: C659049
商品封装: LFCSP-32(5x5)
包装方式: 编带
商品毛重: 0.091克(g)

商品参数

ADP2116是一款多功能同步降压开关稳压器，能够满足广泛的客户负载点需求。两个PWM通道可以配置为分别提供3A和3A（或3A和2A）的独立输出，也可以配置为一个交错输出，能够提供6A的电流。两个PWM通道相位差180°，以减少输入纹波电流和输入电容。

ADP2116具有高效率，并且可以在高达2MHz的开关频率下工作。在轻载时，ADP2116可以设置为脉冲跳跃模式以提高效率，或者设置为强制PWM模式以适应对噪声敏感的应用。

ADP2116设计有优化的摆率以降低EMI发射，使得该设备能够为敏感的高性能信号链电路供电。开关频率可设置为300kHz、600kHz或1.2MHz，也可以与外部时钟同步以最小化系统噪声。双向同步引脚还可以配置为90°异相输出时钟，提供了可堆叠多相电源解决方案的可能性。

ADP2116的输入电压范围是从2.75V到5.5V，并能转换成固定的0.8V、1.2V、1.5V、1.8V、2.5V或3.3V输出，每个通道的输出电压可以通过外部电阻独立设置。如果使用电阻分压器，输出电压可以低至0.6V。ADP2116的工作结温范围是-40℃到+125℃。
