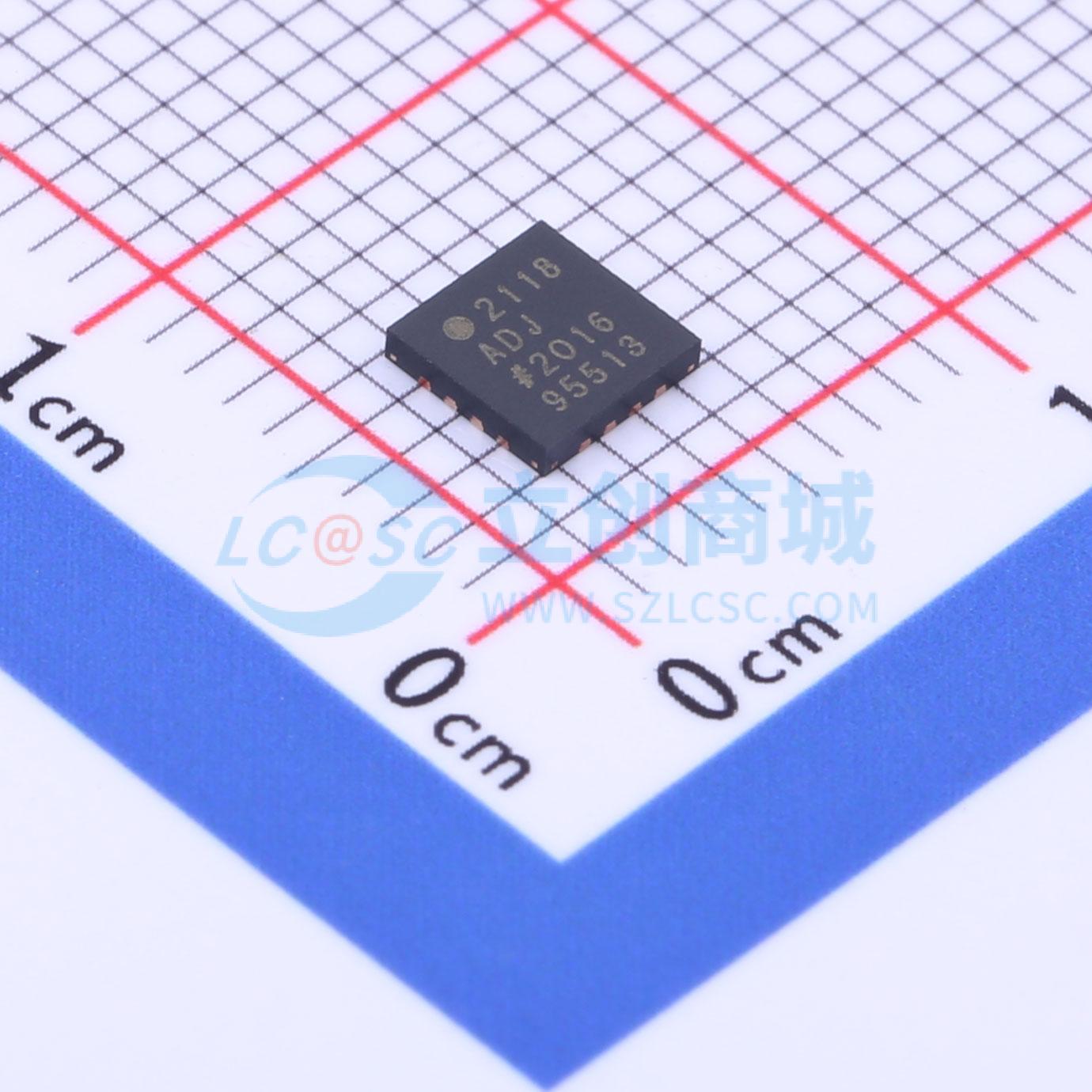

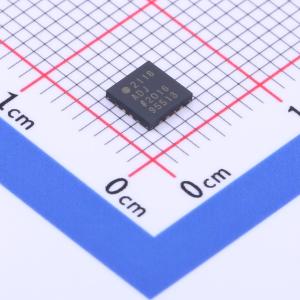

ADP2118ACPZ-R7

3A、1.2MHz/600kHz 高效率同步降压型 DC/DC 稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ADP2118是一款低静态电流、同步、降压DC-DC调节器，采用4mmx4mm、紧凑型LFCSP_WQ封装。它使用电流模式、恒频脉冲宽度调制(PWM)控制方案，具备出色的稳定性和瞬态响应。在轻负载时，ADP2118可配置为以脉冲频率调制(PFM)模式工作，以减少开关频率，节省功耗。
品牌名称: ADI(亚德诺)
商品型号: ADP2118ACPZ-R7
商品编号: C659050
商品封装: LFCSP-16(4x4)
包装方式: 编带
商品毛重: 0.093克(g)

商品参数

商品概述

ADP2118是一款低静态电流、同步、降压DC-DC调节器，采用4mm×4mm、紧凑型LFCSP_WQ封装。它使用电流模式、恒频脉冲宽度调制(PWM)控制方案，具备出色的稳定性和瞬态响应。在轻负载时，ADP2118可配置为以脉冲频率调制(PFM)模式工作，以减少开关频率，节省功耗。 ADP2118采用2.3V至5.5V输入电压工作。ADP2118ACPZ - R7的输出电压可在0.6V至输入电压(VIN)的范围内调整，ADP2118ACPZ - X.X - R7则提供多种预设输出电压选项：3.3V、2.5V、1.8V、1.5V、1.2V和1.0V。ADP2118只需极少的外部元件，并提供集成功率开关、同步整流器和内部补偿的高效率解决方案。这款IC在禁用时从输入源汲取的电流不到3μA。其它主要特性包括欠压闭锁(UVLO)、用于限制启动时浪涌电流的集成软启动、过压保护(OVP)，过流保护(OCP)和热关断(TSD)。 ADP2118是降压DC - DC调节器，采用固定频率、峰值电流模式结构并集成高端开关和低端同步整流器。高开关频率和16引脚、4mm×4mm小型LFCSP_WQ封装允许使用小型降压DC - DC调节器解决方案。集成的高端开关(P沟道MOSFET)和同步整流器(N沟道MOSFET)在中载至满载时产生高效率，轻载效率则通过PFM模式来改善。 ADP2118可采用2.3V至5.5V的输入电压工作，输出电压最低调至0.6V。ADP2118具有多种预置输出电压选项：3.3V、2.5V、1.8V、1.5V、1.2V和1.0V。

商品特性

3A连续输出电流
集成75mΩ和40mΩ FET
±1.5%输出精度
输入电压范围：2.3V至5.5V
输出电压从0.6V至Vin
600kHz或1.2MHz固定开关频率
可在600kHz与1.4MHz之间同步
可选同步相移：0度或180度
可选PWM或PFM工作模式
电流模式结构
精密使能输入
电源良好输出
电压跟踪输入
集成软启动
内部补偿
启动进入预充电输出
欠压闭锁、过压保护、过流保护和热关断
16引脚4mm×4mm LFCSP_WQ封装

应用领域

工业和仪器仪表
消费类电子设备
医疗器械

数据手册PDF

放大查看下载PDF

优惠活动

9折

购买数量

(1500个/圆盘，最小起订量 1 个)

个

起订量：1 个1500个/圆盘

总价金额：

￥ 0.00

近期成交9单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.3V~5.5V
	输出电压	600mV~5.5V
	输出电流	3A
	开关频率	600kHz；1.2MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	900uA
	开关管(内置/外置)	内置
	输出类型	可调
