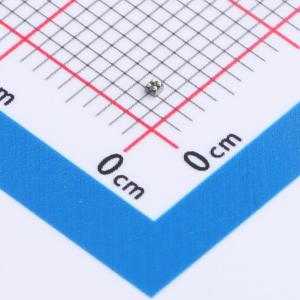

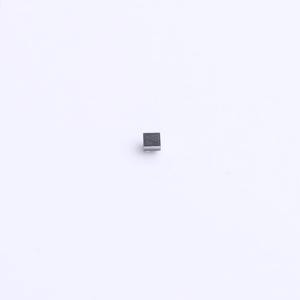

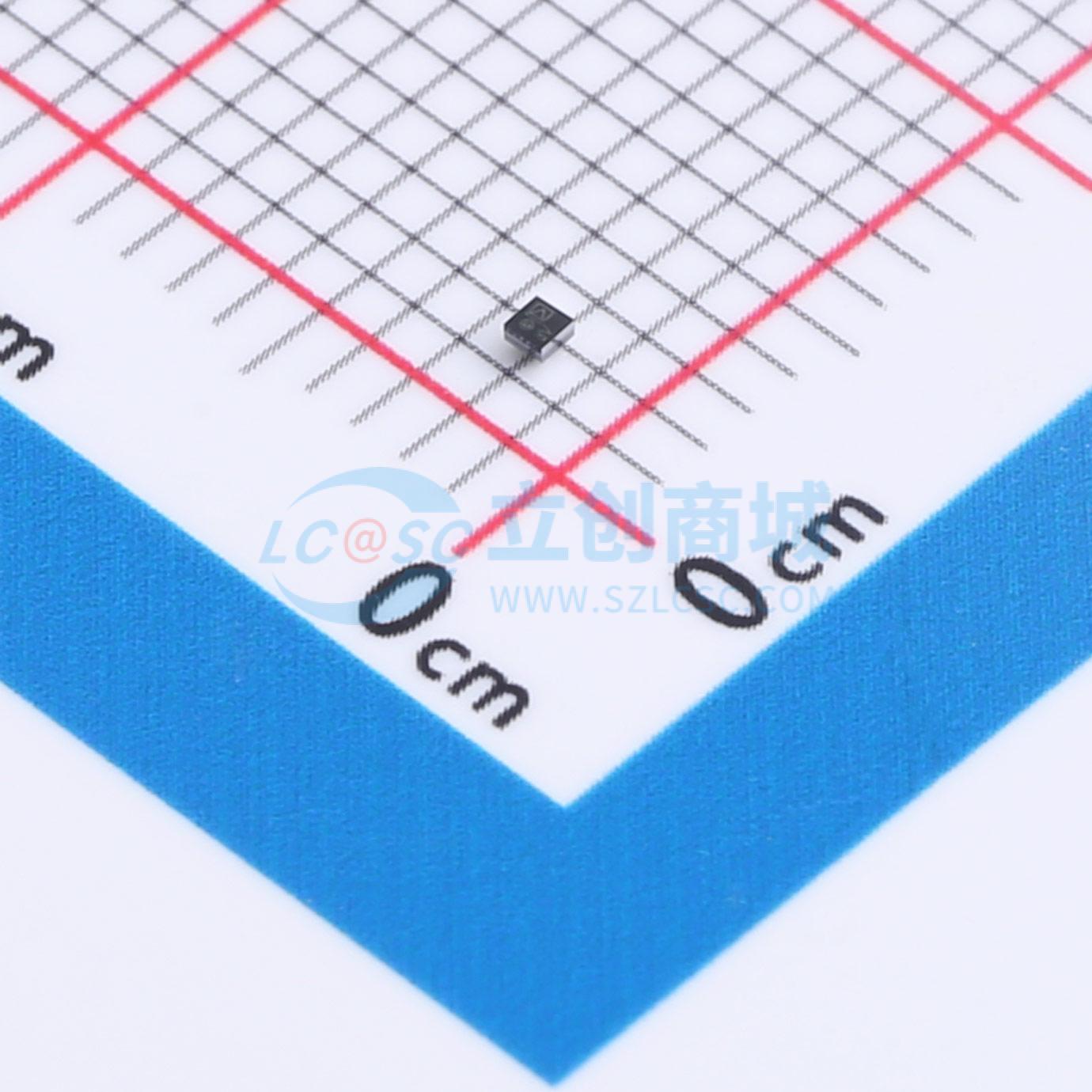

ADP150ACBZ-2.5-R7

ADP150是一款超低噪声（9 μV）、低压差线性稳压器，工作电压范围为2.2 V至5.5 V，可提供高达150 mA的输出电流。在150 mA负载下，仅105 mV的低压差电压可提高效率，并允许在较宽的输入电压范围内工作。 ADP150采用创新的电路拓扑结构，无需额外的噪声旁路电容即可实现超低噪声性能，非常适合对噪声敏感的模拟和射频应用。ADP150在实现超低噪声性能的同时，不会影响电源抑制比（PSRR）以及线路和负载瞬态性能。ADP150将超低噪声与静态电流消耗完美结合，可最大限度延长便携式应用中的电池续航时间。 ADP150专门设计为搭配微小的1 μF ±30%陶瓷输入和输出电容稳定工作，以满足高性能、空间受限应用的需求。 ADP150提供14种固定输出电压选项，范围从1.8 V至3.3 V。 短路和热过载保护电路可防止在恶劣条件下器件损坏。ADP150提供微型5引脚TSOT和4焊球、0.4 mm间距晶圆级芯片尺寸封装（WLCSP），以实现最小占位面积解决方案，满足各种便携式电源应用需求。

• 超低噪声：9 μV rms，与输出电压（VOUT）无关
• 无需额外的噪声旁路电容
• 搭配1 μF陶瓷输入和输出电容可稳定工作
• 最大输出电流：150 mA
• 输入电压范围：2.2 V至5.5 V
• 零负载时，低静态电流lGND = 10 μA
• 低关断电流：< 1 μA
• 低压差电压：150 mA负载下为105 mV
• 初始输出电压精度：±1%
• 多达14种固定输出电压选项：1.8 V至3.3 V
• 10 kHz时，电源抑制比（PSRR）性能为70 dB
• 电流限制和热过载保护
• 逻辑控制使能
• 5引脚TSOT封装
• 4焊球、0.8 mm×0.8 mm、0.4 mm间距晶圆级芯片尺寸封装（WLCSP）
• 通过汽车应用AEC-Q100认证

• 移动电话
• 数码相机和音频设备
• 便携式和电池供电设备
• 直流-直流后级稳压
• 便携式医疗设备
• 射频（RF）、锁相环（PLL）、压控振荡器（VCO）和时钟电源
