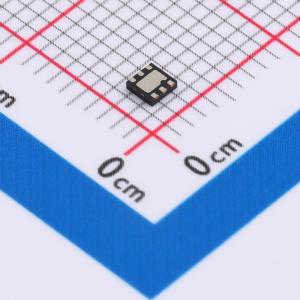

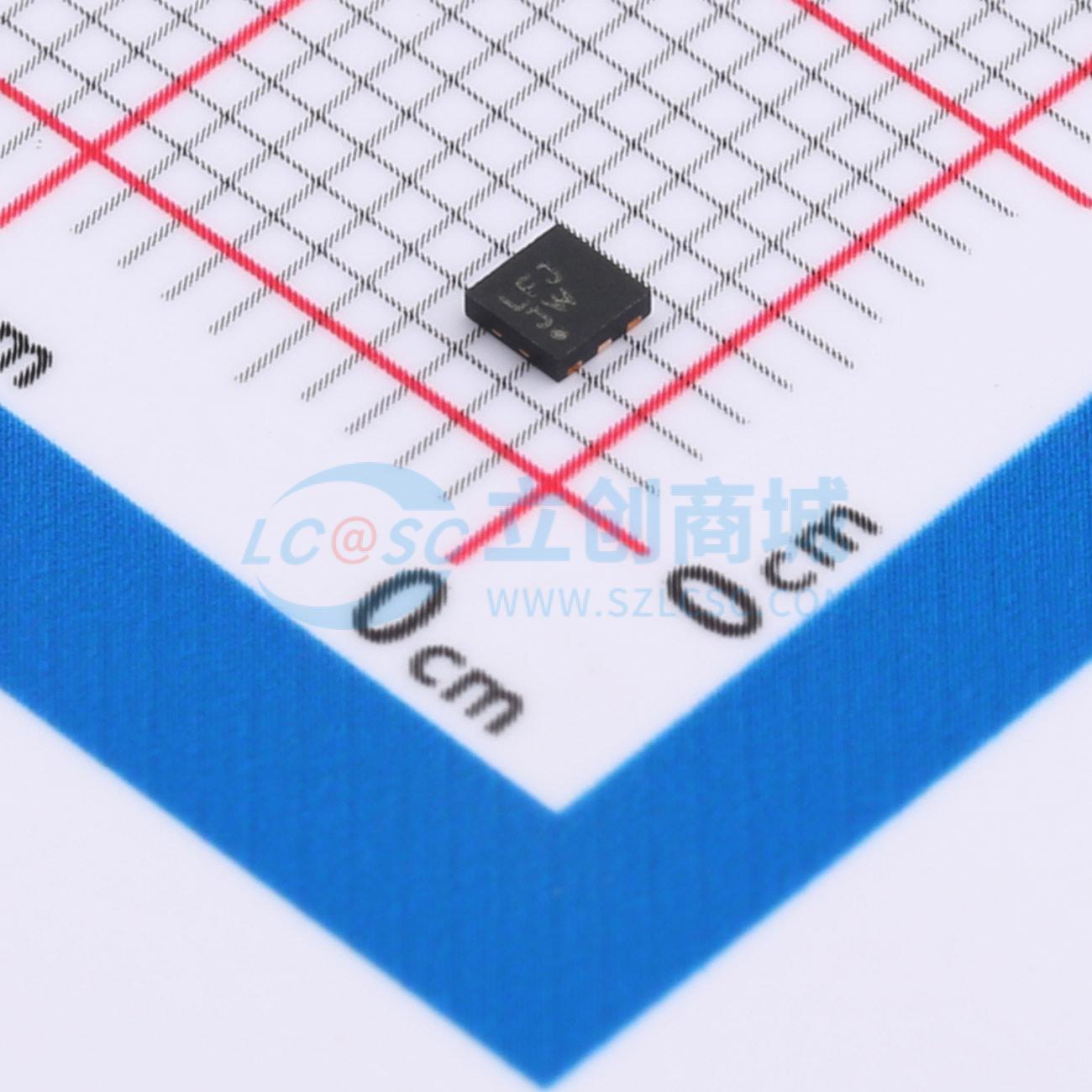

温馨提醒：图片仅供参考，商品以实物为准

ADP151ACPZ-3.3-R7

超低噪声、200 mA CMOS线性调节器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 超低噪声 200 mA CMOS 线性稳压器
品牌名称: ADI(亚德诺)
商品型号: ADP151ACPZ-3.3-R7
商品编号: C658766
商品封装: LFCSP-6-EP(2x2)
包装方式: 编带
商品毛重: 0.16克(g)

商品参数

商品概述

ADP151是一款超低噪声、低压差线性调节器，采用2.2 V至5.5 V电源供电，最大输出电流为200 mA。在200 mA负载下压差仅为140 mV，不仅可提高效率，而且能使器件在很宽的输入电压范围内工作。 ADP151采用新颖的电路拓扑结构，实现了超低噪声性能，而无需旁路电容，非常适合对噪声敏感的模拟和RF应用。ADP151在提供超低噪声性能的同时，并没有牺牲其电源抑制(PSRR)或瞬态响应的线性和负载性能。200 mA负载时静态电流低至265 μA，因此ADP151适合电池供电的便携式设备使用。 ADP151的EN输入引脚还内置一个下拉电阻。 ADP151经过专门设计，利用1 μF、±30%小型陶瓷输入和输出电容便可稳定工作，适合高性能、空间受限应用的要求。它可提供1.1 V至3.3 V范围内的16种固定输出电压选项。短路和热过载保护电路可以防止器件在不利条件下受损。ADP151提供5引脚TSOT、6引脚LFCSP和4引脚、0.4 mm间距、无卤素WLCSP三种小型封装，是适合各种便携式供电应用要求的业界最小尺寸解决方案。

商品特性

超低噪声：Gμν rms
无需噪声旁路电容
利用1 μF的输入和输出陶瓷电容便可稳定工作
最大输出电流：200 mA
输入电压范围：2.2 V至5.5 V
低静态电流：空载时，IGND = 10 μA；200 mA负载时，IGND = 265 μA
低关断电流：< 1 μA
低压差：140 mV(200 mA负载)
初始精度：±1%
在整个线路、负载与温度范围内的精度：±2.5%
16种固定输出电压选项：1.1 V至3.3 V
PSRR性能：70 dB (10 kHz)
限流和热过载保护
逻辑控制使能
EN输入引脚内置一个下拉电阻
5引脚TSOT封装
6引脚LFCSP封装
4引脚、0.4 mm间距WLCSP封装

应用领域

RF、VCO、PLL电源
移动电话
数码相机和音频设备
便携式和电池供电设备
后置DC - DC调节
便携式医疗设备

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	5.5V
	输出电压	3.3V
	输出电流	200mA
	电源纹波抑制比(PSRR)	70dB@(10kHz)
	压差	-

	属性	参数值
	静态电流(Iq)	-
	噪声	9uVrms
	特性	短路保护；过流保护；带使能；过热保护；软启动
	工作温度	-40℃~+125℃@(Tj)
	输出极性	正极
	输出通道数	1
