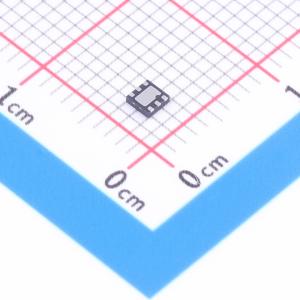

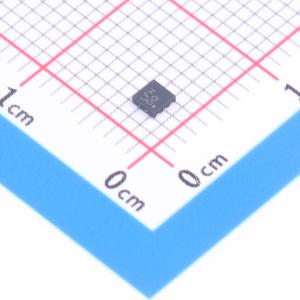

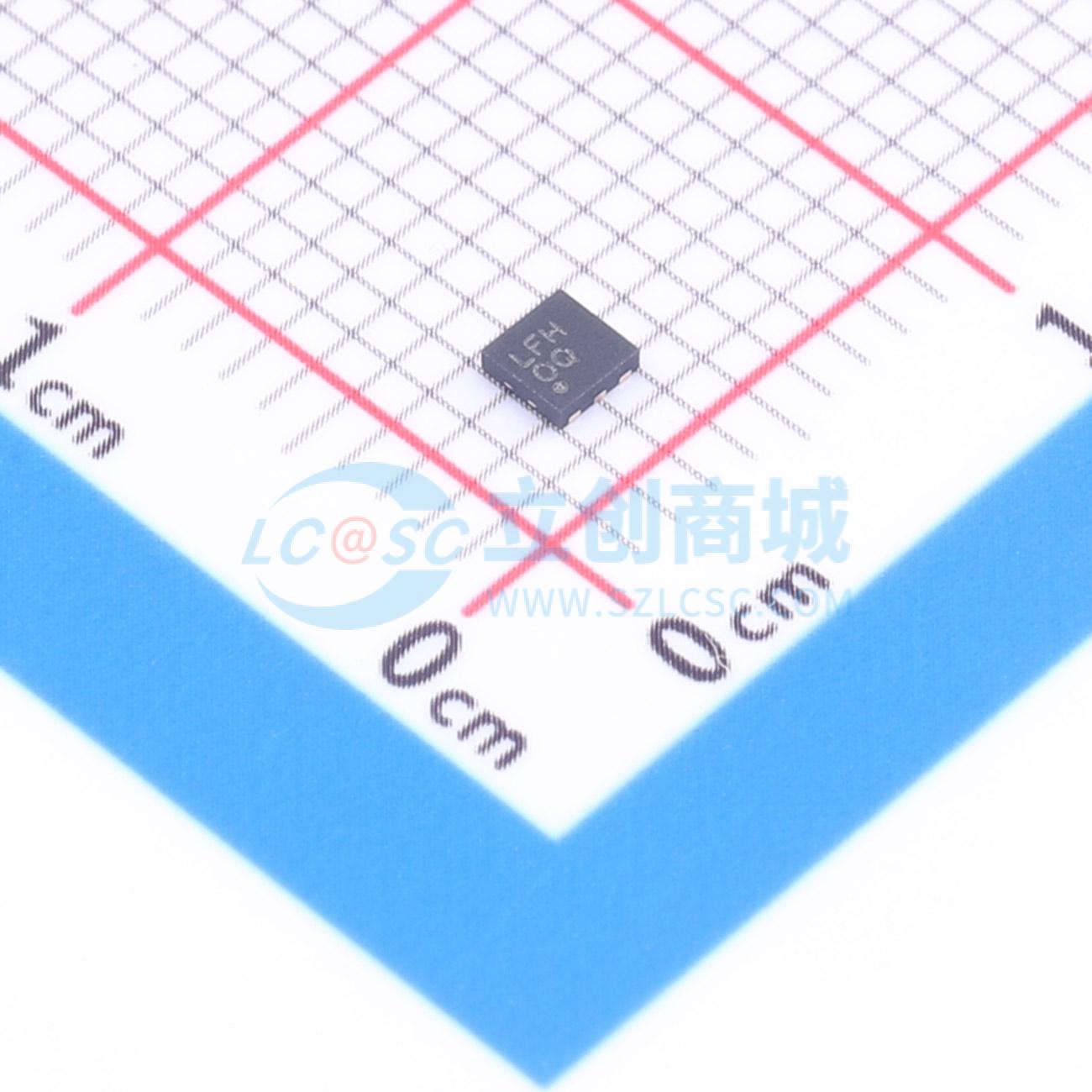

ADP151ACPZ-3.0-R7

ADP151是一款超低噪声、低压差（LDO）线性稳压器，工作电压范围为2.2 V至5.5 V，可提供高达200 mA的输出电流。在200 mA负载下，仅135 mV的低压差电压可提高效率，并允许在较宽的输入电压范围内工作。 ADP151采用创新的电路拓扑结构，无需旁路电容即可实现超低噪声性能，使其非常适合对噪声敏感的模拟和射频应用。ADP151在实现超低噪声性能的同时，不会影响电源抑制比（PSRR）或瞬态线路和负载性能。在200 mA负载下，仅265 μA的低工作电源电流使ADP151适用于电池供电的便携式设备。 ADP151的EN输入引脚包含一个内部下拉电阻。 ADP151专门设计为使用微小的1 µF、±30%陶瓷输入和输出电容即可稳定工作，以满足高性能、空间受限应用的需求。 ADP151提供16种固定输出电压选项，范围从1.1 V至3.3 V。 短路和热过载保护电路可防止在恶劣条件下损坏器件。ADP151提供微型5引脚TSOT、6引脚LFCSP和4球、0.4 mm间距、无卤WLCSP封装，以实现最小占位面积解决方案，满足各种便携式电源应用需求。

• 超低噪声：9 µV rms
• 无需噪声旁路电容
• 使用1 µF陶瓷输入和输出电容即可稳定工作
• 最大输出电流：200 mA
• 输入电压范围：2.2 V至5.5 V
• 低静态电流：IOUT = 0 µA时，IGND = 10 µA；IOUT = 200 mA时，IGND = 265 μA
• 低关断电流：<1 µA
• 低压差电压：IOUT = 200 mA时为135 mV
• 初始精度：±1%
• 线路、负载和温度范围内的精度：±2.5%
• 16种固定输出电压选项：1.1 V至3.3 V
• 10 kHz时PSRR性能为70 dB
• 限流和热过载保护
• 逻辑控制使能
• EN输入引脚有内部下拉电阻
• 5引脚TSOT封装
• 6引脚LFCSP封装
• 4球、0.4 mm间距WLCSP封装
• 通过AEC-Q100汽车应用认证

• 射频、压控振荡器（VCO）和锁相环（PLL）电源
• 移动电话
• 数码相机和音频设备
• 便携式和电池供电设备
• DC-DC后置稳压
• 便携式医疗设备
• 汽车
