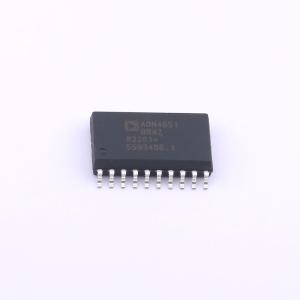

ADN4651BRWZ-RL7

ADN4650/ADN4651/ADN4652是信号隔离型低压差分信号（LVDS）缓冲器，最高运行速率可达600 Mbps，抖动极低。 这些器件集成了针对高速运行进行优化的iCoupler技术，为符合TIA/EIA - 644 - A标准的LVDS驱动器和接收器提供电流隔离。该技术可直接对LVDS信号链进行隔离。 产品提供多种通道配置，ADN4651/ADN4652上的LVDS接收器包含故障安全机制，当输入处于浮空、短路或已端接但无驱动状态时，可确保相应LVDS驱动器输出为逻辑1。 为实现低抖动的高速运行，LVDS和隔离器电路采用2.5 V电源供电。集成的片上低压差稳压器（LDO）可通过外部3.3 V电源提供所需的2.5 V电压。这些器件在广泛的工业温度范围内都有完整的规格说明，提供20引脚宽体SOIC封装（5 kV rms隔离）或20引脚SSOP封装（3.75 kV rms隔离）。

• 5 kV rms/3.75 kV rms LVDS隔离器
• 符合TIA/EIA - 644 - A LVDS标准
• 多种双通道配置
• 高达600 Mbps的低抖动开关速率
• 最大传播延迟4.5 ns
• 600 Mbps时最大峰峰值总抖动为151 ps
• 最大脉冲偏斜100 ps
• 最大通道间偏斜600 ps
• 2.5 V或3.3 V电源供电
• -75 dBc电源纹波抑制和抗干扰能力
• 跨越隔离屏障的±8 kV IEC 61000 - 4 - 2 ESD保护
• 高共模瞬态抗扰度：>25 kV/μs
• 以600 Mbps伪随机二进制序列（PRBS）通过EN55022 B类辐射发射限制
• 安全和法规认证（20引脚SOIC封装）UL：按照UL 1577标准，1分钟内承受5000 V rms电压CSA组件验收通知5A VDE合格证书DIN V VDE V 0884 - 10 (VDE V 0884 - 10):2006 - 12 VIORM = 424 V峰值
• 输入开路、短路和端接时故障安全输出高电平（ADN4651/ADN4652）
• 工作温度范围：-40℃至+125℃
• 可选封装和隔离选项：高度集成的20引脚SSOP封装，3.75 kV rms隔离；20引脚SOIC封装，5 kV rms隔离，爬电距离/电气间隙7.8 mm

• 模拟前端（AFE）隔离
• 数据平面隔离
• 隔离式高速时钟和数据链路
• 通过LVDS实现的隔离式串行外设接口（SPI）
