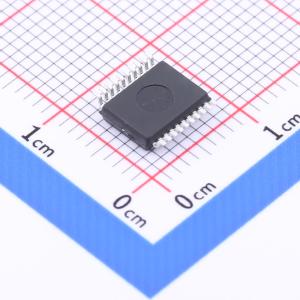

温馨提醒：图片仅供参考，商品以实物为准
ADN4654BRSZ
5 kV RMS/3.75 kV RMS、双通道LVDS千兆位隔离器（0个反向通道）
- 描述
- 5kVRMS/3.75kVRMS、双通道LVDS千兆位隔离器（0个反向通道）
- 品牌名称
- ADI(亚德诺)
- 商品型号
- ADN4654BRSZ
- 商品编号
- C658609
- 商品封装
- SSOP-20-208mil
- 包装方式
- 管装
- 商品毛重
- 0.19克(g)
商品参数
参数完善中
商品概述
ADN4654/ADN4655/ADN4656是信号隔离型低压差分信号（LVDS）缓冲器，可在高达1.1 Gbps的速率下运行，且抖动极低。这些器件集成了iCoupler技术，并针对高速运行进行了优化，可为符合TIA/EIA-644-A标准的LVDS驱动器和接收器提供电流隔离。这种集成方式可实现LVDS信号链的直接隔离。 ADN4654/ADN4655/ADN4656具有多种通道配置，ADN4655和ADN4656上的LVDS接收器包含故障保护机制，以确保在输入浮空、短路或端接但无驱动信号时，相应LVDS驱动器输出为逻辑1。 为实现低抖动的高速运行，LVDS和隔离器电路采用2.5 V电源供电。集成的片上低压差（LDO）稳压器可通过外部3.3 V电源提供所需的2.5 V电压。这些器件在较宽的工业温度范围内都有完整的规格说明，采用20引脚宽体SOIC_W封装（具备5 kV rms隔离能力）或20引脚SSOP封装（具备3.75 kV rms隔离能力）。
商品特性
- 5 kV rms和3.75 kV rms LVDS隔离器
- 符合TIA/EIA-644-A LVDS标准
- 多种双通道配置
- 支持高达1.1 Gbps的任意数据速率切换，抖动低；典型传播延迟为4 ns；典型随机抖动均方根值为2.6 ps；在1.1 Gbps速率下，典型峰峰值总抖动均方根值为90 ps
- 支持2.5 V或3.3 V电源供电
- 电源纹波抑制比为 -75 dBc，相位杂散电平
- 抗毛刺干扰
- 隔离屏障两端具备±8 kV IEC 61000-4-2静电放电（ESD）保护
- 高共模瞬态抗扰度：>25 kV/μs
- 在1.1 Gbps伪随机二进制序列（PRBS）下，通过EN 55022 B类辐射发射限制
- 安全和法规认证（20引脚SOIC_W封装）：UL（待认证）：根据UL 1577标准，1分钟耐压5000 V rms；CSA组件验收通知5A（待认证）；VDE合格证书（待认证）；DIN V VDE V 0884-10（VDE V 0884-10）:2006-12，VIORM = 424 VPEAK
- 输入开路、短路和端接时，输出故障保护为高电平（ADN4655/ADN4656）
- 工作温度范围：-40℃至 +125℃
- 最小爬电距离和电气间隙为7.8 mm
应用领域
- 隔离视频和成像数据
- 模拟前端隔离
- 数据平面隔离
- 隔离高速时钟和数据链路
