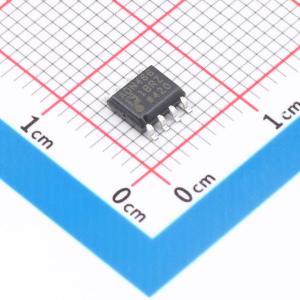

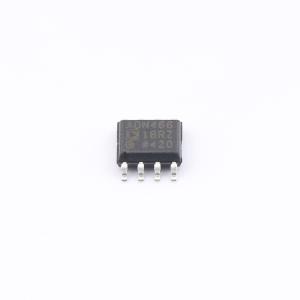

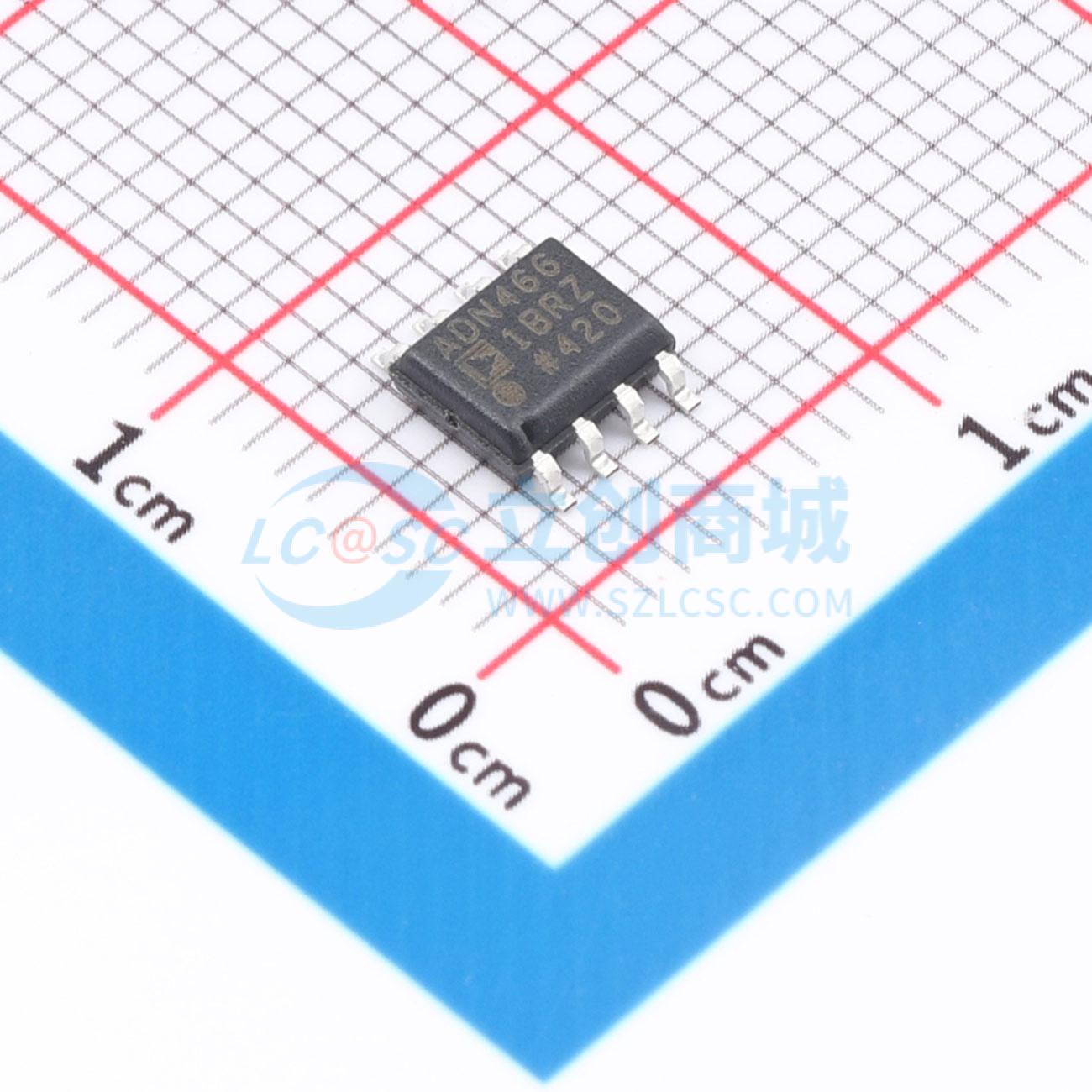

温馨提醒：图片仅供参考，商品以实物为准
ADN4661BRZ-REEL7
高速差分驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 单通道，3 V，CMOS，LVDS，数据速率超过600 Mbps (300 MHz)，超低功耗。
- 品牌名称
- ADI(亚德诺)
- 商品型号
- ADN4661BRZ-REEL7
- 商品编号
- C658622
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.186054克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LVDS芯片 | |
| 类型 | 驱动器 | |
| 驱动器数 | 1 | |
| 接收器数 | 0 |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 3V~3.6V | |
| 数据速率 | 600Mbps | |
| 工作温度 | -40℃~+85℃ | |
| 电平标准 | LVDS |
商品概述
ADN4661是单个、CMOS、低压差分信号 (LVDS) 线驱动器，提供超过600 Mbps（300 MHz）的数据速率和超低功耗。它具有直通引脚布局，方便PCB布局以及分离输入和输出信号。该器件接受低压TTL/CMOS逻辑信号，并将其转换为典型的±3.1 mA差分电流输出，以驱动传输介质，例如双绞线电缆。传输的信号在接收端穿过端接电阻时产生典型的±355 mV差分电压，然后由线路接收器将其转换回TTL/CMOS逻辑电平。
应用领域
- 背板数据传输
- 电缆数据传输
- 时钟分布
