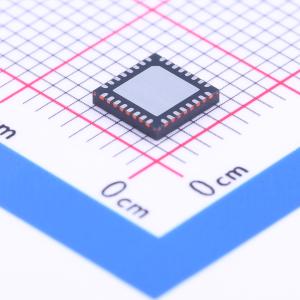

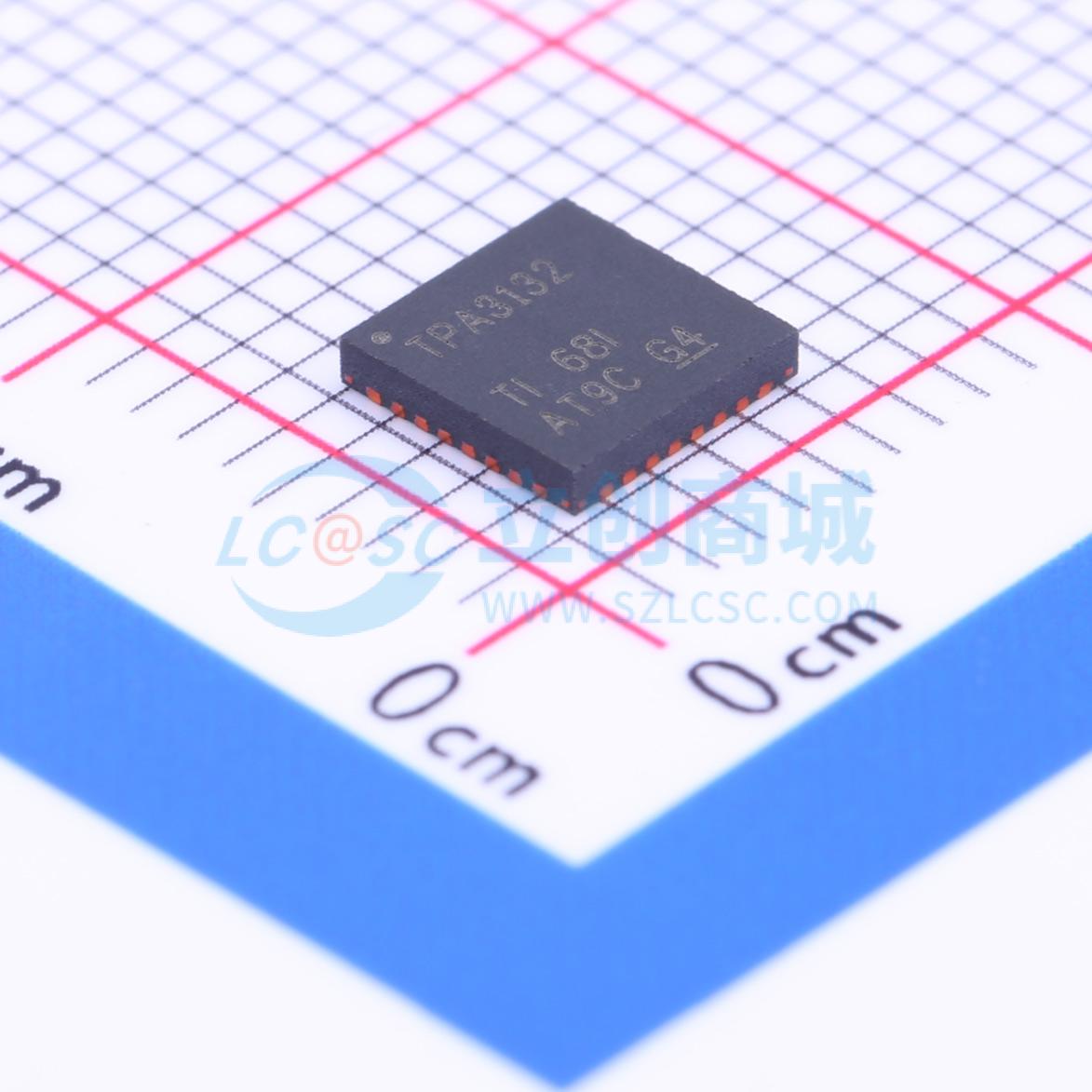

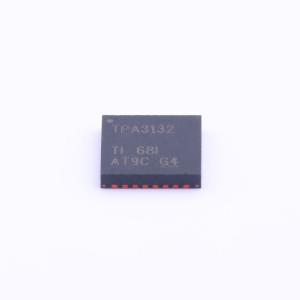

温馨提醒：图片仅供参考，商品以实物为准

TPA3132D2RHBT

4-W至25-W无滤波Class-D立体声放大器，带AM干扰避免功能

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: TPA3132D2 支持无滤波器操作的 25W 立体声、50W 单声道、4.5V 至 26V 电源电压、模拟输入 D 类音频放大器
品牌名称: TI(德州仪器)
商品型号: TPA3132D2RHBT
商品编号: C67414
商品封装: QFN-32-EP(5x5)
包装方式: 编带
商品毛重: 1.2克(g)

商品参数

商品概述

TPA313xD2是高效的立体声数字放大器功率级，可驱动最高功率为2×42W/4Ω峰值功率的扬声器，可实现无散热片运行，通过底面PowerPAD向PCB散热，持续输出功率范围为TPA3131D2的2×4W/8Ω到TPA3132D2的2×25W/8Ω。其先进振荡器/PLL电路提供多种开关频率选项以避免AM干扰，同时支持主从同步，可实现多个器件同步工作。该器件具备完整的故障保护功能，故障会反馈至处理器，可防止器件在过载条件下损坏。

商品特性

支持多种输出配置，TPA3131D2在7.4V条件下可输出2×4W（8Ω BTL负载），TPA3132D2在19V条件下可输出2×25W（8Ω BTL负载）
电压范围宽，为4.5V~26V，符合汽车抛负载要求
D类工作效率高，功率效率大于90%，结合低空载损耗可实现无散热片运行，采用先进调制方案
支持多种开关频率，可避免AM干扰，支持主从同步，开关频率最高可达1.2MHz
采用带高电源抑制比的反馈功率级架构，可降低对电源的要求
支持可编程功率限制
支持差分输入和单端输入
支持立体声和单声道模式，单声道配置仅需单个滤波器
采用单电源供电，可减少元器件数量
集成自保护电路，包含过压、欠压、过温、直流检测、短路保护功能，支持故障报告
采用热增强型32引脚VQFN下焊盘封装
推荐工作环境温度范围为40℃~85℃

应用领域

笔记本电脑、超极本
平板电视
消费音频应用

	属性	参数值
	商品目录	音频功率放大器
	功放类型	D类功放
	扬声器通道数	双声道
	输出功率	42Wx2@4Ω
	总谐波失真+噪声(THD+N)	0.1%
	静态电流(Iq)	27mA
	信噪比	105dB

	属性	参数值
	电源纹波抑制比(PSRR)	-70dB
	效率	90%
	输入通道数	-
	功能特性	无滤波器架构；过压保护；集成PLL
	工作电压	4.5V~26V
	工作温度	-40℃~+85℃
