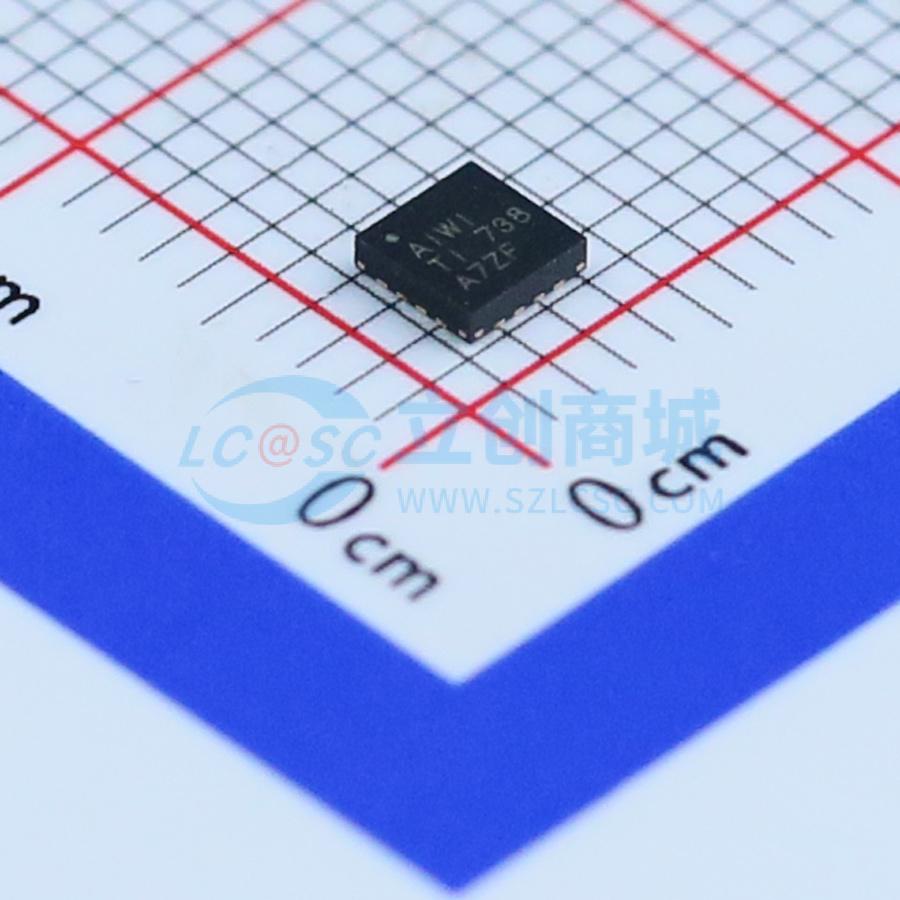

温馨提醒：图片仅供参考，商品以实物为准

TPA6132A2RTER

25 mW DirectPath立体声耳机放大器带爆音抑制

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPA6132A2 采用 WQFN 封装的 25mW 立体声模拟输入耳机放大器
品牌名称: TI(德州仪器)
商品型号: TPA6132A2RTER
商品编号: C69901
商品封装: WQFN-16-EP(3x3)
包装方式: 编带
商品毛重: 0.115克(g)

商品参数

商品概述

TPA6132A2（有时简称为TPA6132）是一款DirectPath™立体声耳机放大器，无需外部直流阻隔输出电容。差分立体声输入和内置电阻可设置器件增益，进一步减少外部元件数量。增益可选为 -6 dB、0 dB、3 dB或6 dB。该放大器在单2.3 V电源下，可向16 Ω扬声器提供25 mW功率。TPA6132A2（TPA6132）提供与电源电压无关的恒定最大输出功率，便于设计以防止声学冲击。 TPA6132A2采用全差分输入，可减少音频源与耳机放大器之间的系统噪声拾取。高电源噪声抑制性能和差分架构增强了射频噪声抗扰度。对于单端输入信号，将INL+和INR+接地。该器件内置噗声抑制电路，可在开启和关闭时完全消除干扰性噗声。放大器输出具备短路和热过载保护，以及±8 kV HBM静电放电保护，简化了终端设备对IEC 61000 - 4 - 2静电放电标准的合规性。 TPA6132A2在单2.3 V至5.5 V电源下工作，典型电源电流为2.1 mA。关断模式可将电源电流降至小于1 μA。

商品特性

专利DirectPath™技术，无需直流阻隔电容
输出偏置为0 V，出色的低频保真度，主动咔嗒声和噗声抑制
典型电源电流2.1 mA
全差分或单端输入 – 内置电阻减少元件数量，改善系统噪声性能
2.3 V至5.5 V电源下恒定最大输出功率 – 简化设计以防止声学冲击
增强的射频噪声抗扰度
符合微软Windows Vista标准
高电源噪声抑制 – 217 Hz时电源抑制比为100 dB，10 kHz时为90 dB
宽电源范围：2.3 V至5.5 V
增益设置：-6 dB、0 dB、3 dB和6 dB
短路和热过载保护
输出具备±8 kV HBM静电放电保护
提供小型封装：16引脚、3 mmx3 mm薄型QFN

应用领域

智能手机/移动电话
笔记本电脑
CD/MP3播放器
便携式游戏机

	属性	参数值
	商品目录	音频功率放大器
	功放类型	AB类功放
	扬声器通道数	双声道
	输出功率	25mWx2@16Ω
	工作电压	2.3V~5.5V
	总谐波失真+噪声(THD+N)	0.01%

	属性	参数值
	静态电流(Iq)	2.1mA
	工作温度	-40℃~+85℃
	信噪比	100dB
	输入类型	差分；单端
	电源纹波抑制比(PSRR)	100dB
