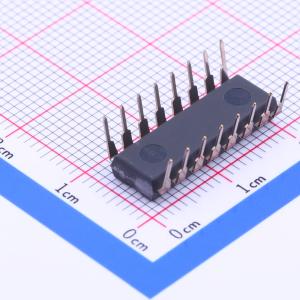

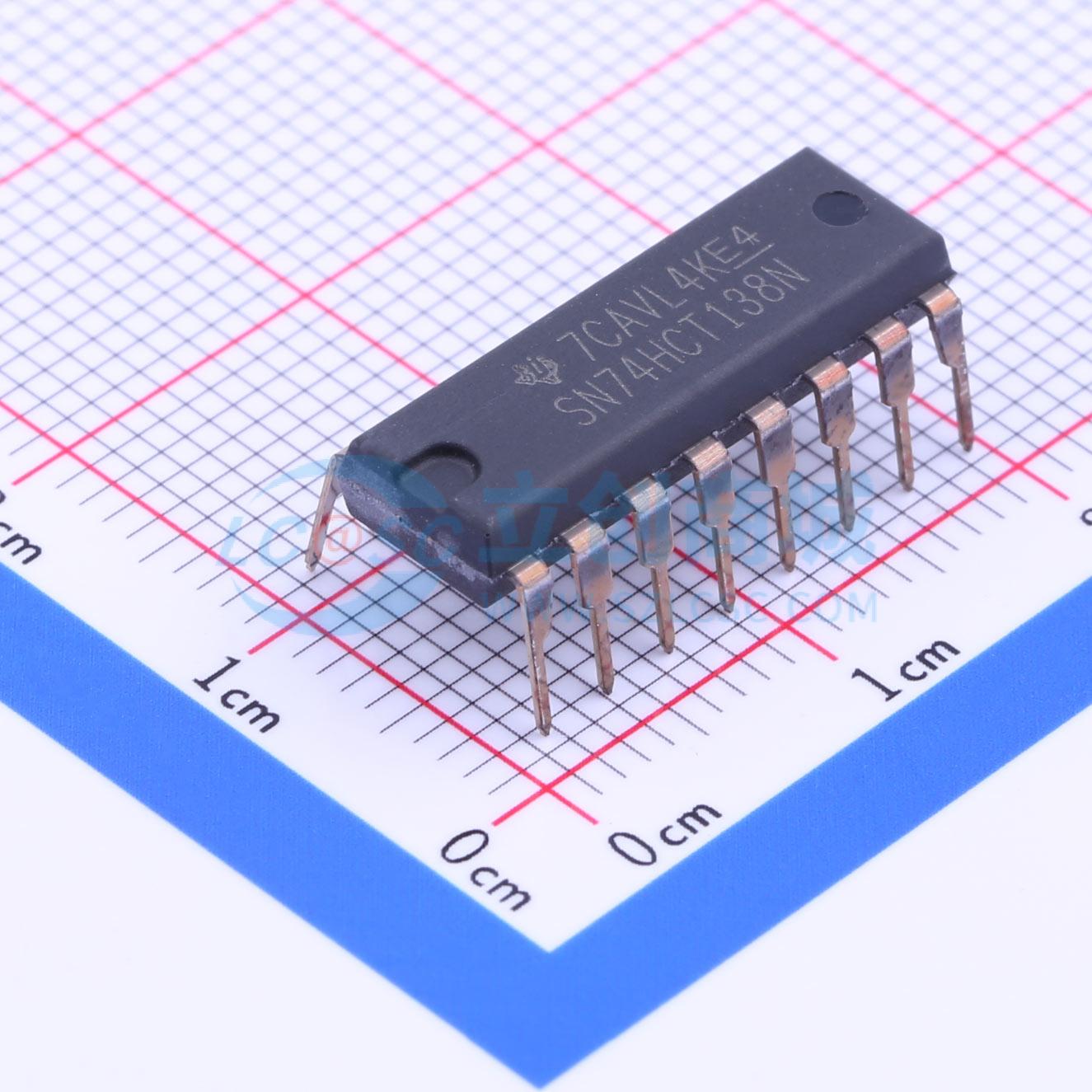

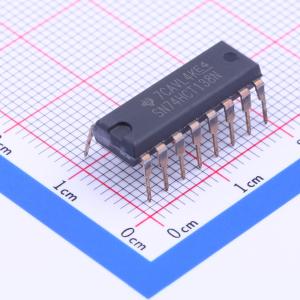

温馨提醒：图片仅供参考，商品以实物为准
SN74HCT138N
三线至八线译码器/多路分配器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74HCT138 3 线至 8 线解码器/多路信号分离器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74HCT138N
- 商品编号
- C67461
- 商品封装
- DIP-16
- 包装方式
- 管装
- 商品毛重
- 1.84克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 信号开关/编解码器/多路复用器 | |
| 类型 | 解码器 | |
| 电源极性 | 单电源 | |
| 工作电压 | 4.5V~5.5V | |
| 输入数/输出数 | 3/8 | |
| 灌电流(IOL) | 4mA |
| 属性 | 参数值 | |
|---|---|---|
| 拉电流(IOH) | 4mA | |
| 工作温度 | -40℃~+85℃ | |
| 传播延迟(tpd) | 17ns@5.5V,50pF | |
| 静态电流(Iq) | 80uA | |
| 功能特性 | - | |
| 系列 | 74HCT |
商品概述
HCT138器件设计用于需要极短传播延迟时间的高性能存储器解码或数据路由应用。在高性能存储系统中，这类译码器可降低系统解码带来的影响，当配合使用带有快速使能电路的高速存储器时，译码器的延迟时间与存储器的使能时间通常小于存储器的典型访问时间，译码器引入的有效系统延迟可忽略。二进制选择输入与三个使能输入可从八条输出线中选中一条输出，两个低电平有效和一个高电平有效使能输入，减少了扩展应用时对外部门电路或反相器的需求，无需外部反相器即可实现24线译码，32线译码仅需要一个反相器，使能输入可作为解复用应用的数据输入，现有型号包括SN54HCT138、SN74HCT138，提供多种封装规格。
商品特性
- 工作电压范围为4.5V~5.5V
- 输出最多可驱动10个LSTTL负载
- 低功耗，最大电源电流Icc为80μA
- 典型传播延迟tpd为17ns
- 5V电压下输出驱动电流为±4mA
- 最大输入电流为1μA
- 输入兼容TTL电压
- 集成三个使能输入，可简化级联与数据接收
- 最大电源电压范围为-0.5V~7V
- 输入钳位电流为±20mA
- 输出钳位电流为±20mA
- 连续输出电流为±25mA
- 流过VCC或GND的连续电流为±50mA
- 不同封装热阻抗：D封装73℃/W，N封装67℃/W，NS封装64℃/W，PW封装108℃/W
- 存储温度范围为-65℃~150℃
- 未使用的输入需接VCC或GND以保证器件正常工作
应用领域
- 高性能存储器解码
- 高速数据传输系统
- 数据路由
- 多线译码扩展
- 解复用应用
