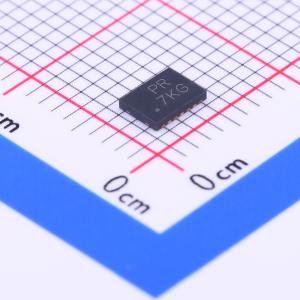

温馨提醒：图片仅供参考，商品以实物为准

AL1793AFE-13

单/双/三/四通道电流比优化的LED驱动器，带模拟和PWM调光

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: AL1791/1792/1793/1794（或统称为AL179x）是一款具备模拟和PWM调光控制功能的单通道/多通道LED驱动器，适用于可调白光/彩色智能照明应用。它与AC - DC电源转换模块以及智能无线MCU共同构成新兴的智能互联照明系统，作为LED驱动元件。其主要优点包括成本效益高、调光性能好、待机功耗低、易于系统实现以及可扩展性强
品牌名称: DIODES(美台)
商品型号: AL1793AFE-13
商品编号: C67354
商品封装: UDFN-14-EP(4x3)
包装方式: 编带
商品毛重: 0.173克(g)

商品参数

商品概述

AL1791/1792/1793/1794（或统称 AL179x）是一款具有模拟和PWM调光控制功能的单通道/多通道LED驱动器，专为可调白光/彩光智能照明应用设计。它与AC-DC电源转换模块和智能无线MCU一起作为新兴智能互联照明系统配置中的LED驱动元件。其主要优点包括成本效益、调光性能、低待机功耗、系统实现简便以及良好的扩展性。AL1791、AL1792、AL1793和AL1794分别是1通道、2通道、3通道和4通道LED驱动器。

该IC采用U-DFN-4030-14封装。

商品特性

输入电压范围：6.5V 至 30V
1/2/3/4 通道 LED 驱动器：每个通道独立的模拟或 PWM 调光控制
参考电流：可通过外部参考电阻调节
为 4 个独立 LED 通道优化的电流（仅 AL1794）：适用于可调白光和可调色
低待机功耗：EN 引脚 E-无闪烁高频 PWM 调光，具有深度调光能力：支持 10KHz 下降至 1.0%，4KHz 下降至 0.4%，或 1KHz 下降至 0.1%
内部保护：欠压锁定 (UVLO)、LED 串开路/短路保护、过温保护 (OTP)：热关断和自动热恢复
故障报告：UVLO、OTP、开路和短路 LED 电源良好报告
低系统 BOM 成本
环境温度范围 -40℃ 至 +125℃
U-DFN4030-14：采用“绿色”模塑化合物（无 Br、Sb），完全无铅且符合 RoHS 标准
无卤素和无锑。“绿色”器件

应用领域

1通道可调光智能连接灯泡(SCL)
2通道可调白光SCL灯泡
3通道可调白光或彩色SCL灯泡
4通道可调白光+彩色SCL灯泡
智能连接LED灯管、面板灯、格栅灯具和天花板灯

数据手册PDF

放大查看下载PDF

优惠活动

3.8折起

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交5单

	属性	参数值
	商品目录	LED驱动
	类型	AC-DC
	工作电压(DC)	6.5V~30V
	开关频率	-
	通道数	3
	输出电压	-

	属性	参数值
	输出电流	500mA
	调光	模拟；PWM
	特性	过温保护(OTP)；短路保护(SCP)；欠压保护(UVP)
	拓扑结构	-
	工作温度	-40℃~+125℃
	恒流精度	4%
