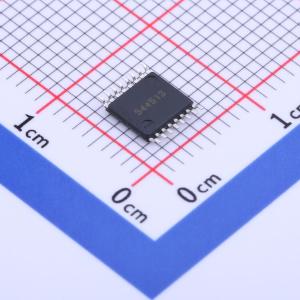

ADG1408YRUZ-REEL
4 Ω RON, 4/8通道，±15 V/+12 V/±5 V iCMOS多路复用器
- 描述
- 4Ω导通电阻、4/8通道、±15V/+12V/±5ViCMOS多路复用器
- 品牌名称
- ADI(亚德诺)
- 商品型号
- ADG1408YRUZ-REEL
- 商品编号
- C654800
- 商品封装
- TSSOP-16
- 包装方式
- 编带
- 商品毛重
- 0.5克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 信号开关/编解码器/多路复用器 | |
| 电源极性 | 双电源 | |
| 工作电压 | 4.5V~16.5V |
| 属性 | 参数值 | |
|---|---|---|
| 输入数/输出数 | 8/1 | |
| 工作温度 | -40℃~+125℃ | |
| 传播延迟(tpd) | 140ns@15V,35pF |
商品概述
ADG1408/ADG1409 是单片 iCMOS 模拟多路复用器，分别包含八个单通道和四个差分通道。ADG1408 通过 3 位二进制地址线 A0、A1 和 A2 确定将八个输入中的一个切换到一个公共输出。ADG1409 通过 2 位二进制地址线 A0 和 A1 确定将四个差分输入中的一个切换到一个公共差分输出。两个设备上的 EN 输入用于启用或禁用设备。当禁用时，所有通道都关闭。
工业 CMOS（iCMOS）模块化制造工艺结合了高压互补金属氧化物半导体（CMOS）和双极技术。它能够开发出一系列高性能模拟 IC，能够在其他任何一代高压器件都无法实现的尺寸内实现 33 V 的工作电压。与使用传统 CMOS 工艺的模拟 IC 不同，iCMOS 组件可以承受高电源电压，同时提供更高的性能、显著降低的功耗和减小的封装尺寸。
这些开关的超低导通电阻和平坦度使其成为数据采集和增益切换应用的理想解决方案，其中低失真是关键要求。iCMOS 结构确保了超低功耗，使这些器件非常适合便携式和电池供电的仪器。
应用领域
- 继电器替代
- 音频和视频路由
- 自动测试设备
- 数据采集系统
- 温度测量系统
- 电池供电系统
- 通信系统
- 医疗设备
