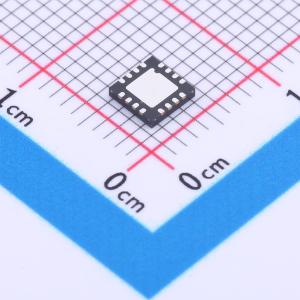

ADG1436YCPZ-REEL7

ADG1436是一款单片CMOS器件，包含两个可独立选择的单刀双掷（SPDT）开关。LFCSP封装上的EN输入可使能或禁用该器件。禁用时，所有通道均断开。每个开关导通时双向导通性能相同，且输入信号范围可扩展至电源电压。断开状态下，高达电源电压的信号电平会被阻断。两个开关均具有先断后通的切换动作，适用于多路复用器应用。

ADG1436采用iCMOS°工艺设计。iCMOS（工业CMOS）是一种模块化制造工艺，结合了高压CMOS（互补金属氧化物半导体）和双极技术。它能够开发出一系列高性能模拟IC，可在33 V电压下工作，且占位面积是前代高压器件无法实现的。与采用传统CMOS工艺的模拟IC不同，iCMOS组件能够承受高电源电压，同时提高性能、显著降低功耗并减小封装尺寸。

导通电阻曲线在整个模拟输入范围内非常平坦，确保在切换音频信号时具有出色的线性度和低失真。iCMOS结构确保超低功耗，使该器件非常适合便携式和电池供电的仪器。

• 导通电阻1.5 Ω
• 导通电阻平坦度0.3 Ω
• 通道间导通电阻匹配度0.1 Ω
• 每通道连续电流：LFCSP封装：高达400 mA；TSSOP封装：高达260 mA
• 在+12 V、±15 V下全面规格化
• 需要1 MΩ电源
• 3 V逻辑兼容输入
• 轨到轨操作
• 16引脚TSSOP和4 mm×4 mm、16引脚LFCSP封装
• 全温度范围内最大导通电阻2.6 Ω
• 最小失真
• 超低功耗：<0.03 μW

• 自动测试设备
• 数据采集系统
• 电池供电系统
• 采样保持系统
• 音频信号路由
• 通信系统
• 继电器替代
