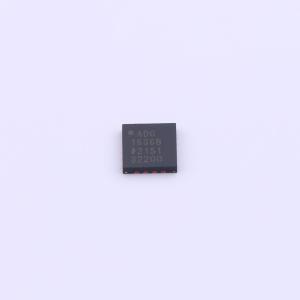

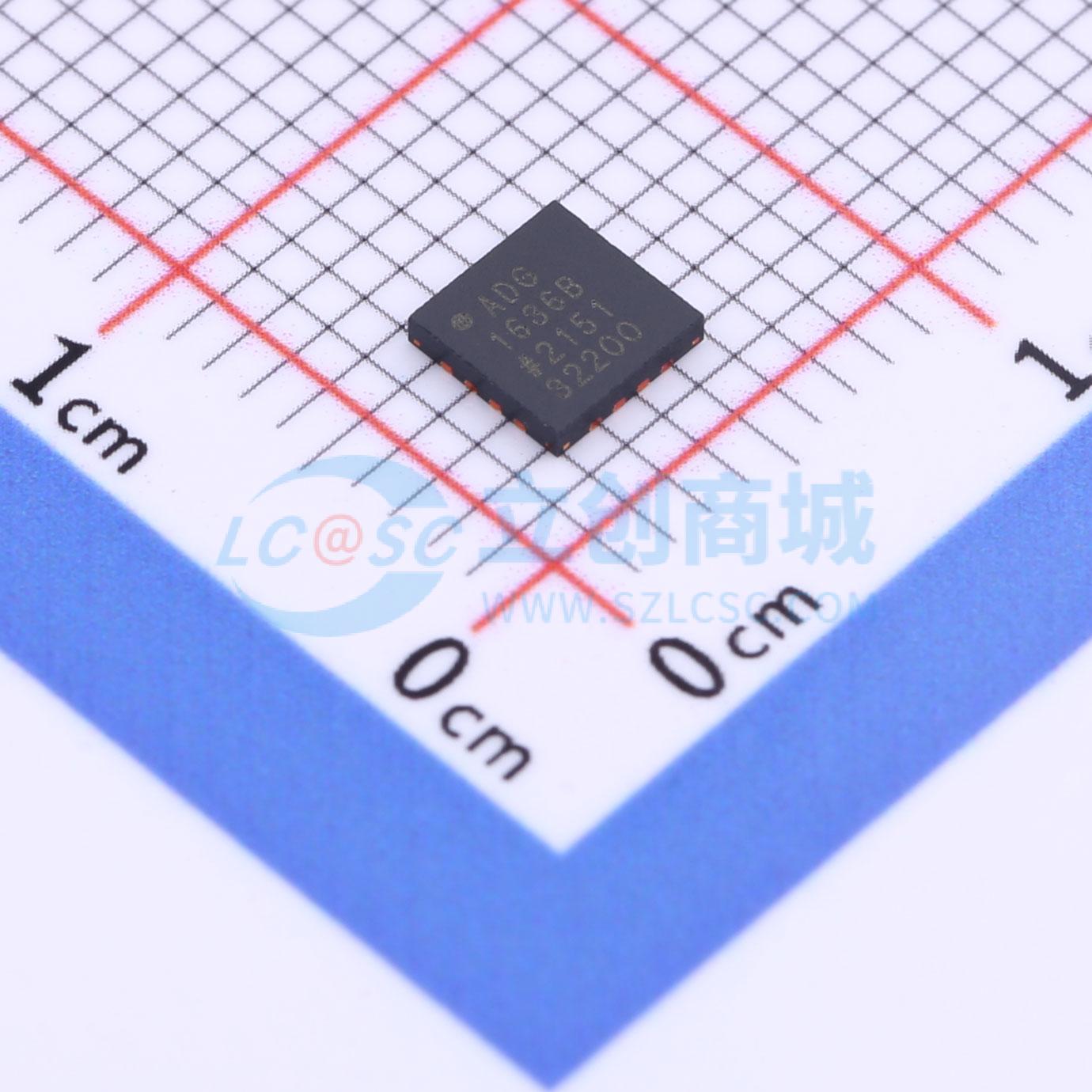

ADG1636BCPZ-REEL7

双SPDT开关

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 具有低导通电阻和低失真的双单刀双掷开关。适用于通信系统、医疗系统、音频信号路由、视频信号路由等。
品牌名称: ADI(亚德诺)
商品型号: ADG1636BCPZ-REEL7
商品编号: C655246
商品封装: LFCSP-16(4x4)
包装方式: 编带
商品毛重: 0.12克(g)

商品参数

商品概述

ADG1636是一款单片CMOS器件，包含两个可独立选择的单刀双掷（SPDT）开关。EN输入用于使能或禁用该器件。禁用时，所有通道均断开。每个开关导通时双向导通性能相同，且输入信号范围可扩展至电源电压。断开状态下，高达电源电压的信号电平会被阻断。两个开关均具有先断后通的切换动作，适用于多路复用器应用。

这些开关的超低导通电阻使其成为数据采集和增益切换应用的理想解决方案，在这些应用中，低导通电阻和低失真至关重要。导通电阻曲线在整个模拟输入范围内非常平坦，确保在切换音频信号时具有出色的线性度和低失真。

CMOS结构确保了超低功耗，使该器件非常适合便携式和电池供电的仪器。

商品特性

典型导通电阻1 Ω
导通电阻平坦度0.2 Ω
±3.3 V至±8 V双电源供电
3.3 V至16 V单电源供电
仅需1个电源
3 V逻辑兼容输入
轨到轨操作
每通道连续电流：LFCSP封装为385 mA，TSSOP封装为238 mA
16引脚TSSOP和16引脚、4 mm×4 mm LFCSP封装
全温度范围内最大导通电阻1.6 Ω
最小失真：总谐波失真加噪声（THD+N）= 0.007%
3 V逻辑兼容数字输入：VINH = 2.0 V，VINL = 0.8 V
无需VL逻辑电源
超低功耗：< 16 nW

应用领域

通信系统
医疗系统
音频信号路由
视频信号路由
自动测试设备
数据采集系统
电池供电系统
采样保持系统
继电器替代

数据手册PDF

放大查看下载PDF

优惠活动

9.4折

购买数量

(1500个/圆盘，最小起订量 1 个)

个

起订量：1 个1500个/圆盘

总价金额：

￥ 0.00

近期成交7单

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	2:1
	通道数	2
	工作电压	3.3V~16V；-8V~-3.3V；3.3V~8V
	导通时间(ton)	119ns

	属性	参数值
	导通电阻(Ron)	1Ω
	关闭时间(toff)	182ns
	工作温度	-40℃~+125℃
	导通电容(Con)	220pF
	带宽	25MHz
