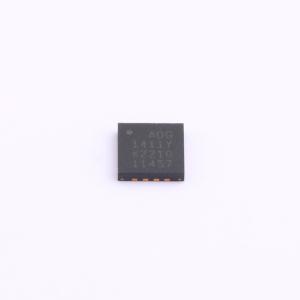

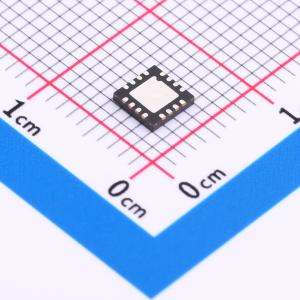

ADG1411YCPZ-REEL

ADG1411/ADG1412/ADG1413 是单片互补金属氧化物半导体（CMOS）器件，包含四个可独立选择的开关，采用 iCMOS 工艺设计。iCMOS（工业 CMOS）是一种将高压 CMOS 和双极技术相结合的模块化制造工艺。它能够开发出一系列高性能模拟 IC，可在 33 V 电压下工作，且尺寸是前代高压器件无法达到的。与采用传统 CMOS 工艺的模拟 IC 不同，iCMOS 组件能够承受高电源电压，同时提高性能、显著降低功耗并减小封装尺寸。 导通电阻曲线在整个模拟输入范围内非常平坦，确保在切换信号时具有出色的线性度和低失真。 iCMOS 结构确保超低功耗，使这些器件非常适合便携式和电池供电的仪器。 ADG1411/ADG1412/ADG1413 包含四个独立的单刀单掷（SPST）开关。ADG1411 和 ADG1412 的区别仅在于数字控制逻辑相反。ADG1411 开关在相应控制输入为逻辑 0 时导通，而 ADG1412 开关在逻辑 1 时导通。ADG1413 有两个开关的数字控制逻辑与 ADG1411 类似，另外两个开关的逻辑相反。每个开关导通时在两个方向上的导通性能相同，输入信号范围可扩展至电源电压。在关断状态下，高达电源电压的信号电平会被阻断。 ADG1413 具有先断后通的开关动作，适用于多路复用器应用。该设计固有的低电荷注入特性，使得数字输入切换时瞬态干扰最小。

• 导通电阻 1.5 Ω
• 导通电阻平坦度 0.3 Ω
• 通道间导通电阻匹配度 0.1 Ω
• 每通道连续电流 LFCSP：250 mA；TSSOP：190 mA
• 在 +12 V、±15 V 和 ±5 V 下全面规格化
• 只需一个电源
• 3 V 逻辑兼容输入
• 轨到轨操作
• 16 引脚 TSSOP 和 16 引脚、4 mm×4 mm LFCSP
• 通过 AEC-Q100 汽车应用认证

• 自动化测试设备
• 数据采集系统
• 电池供电系统
• 采样保持系统
• 音频信号路由
• 视频信号路由
• 通信系统
• 继电器替代
