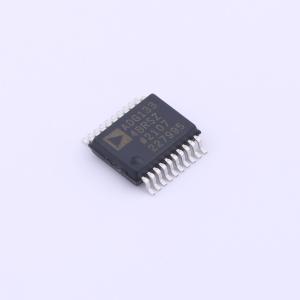

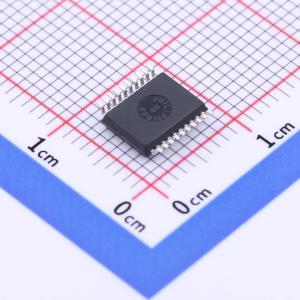

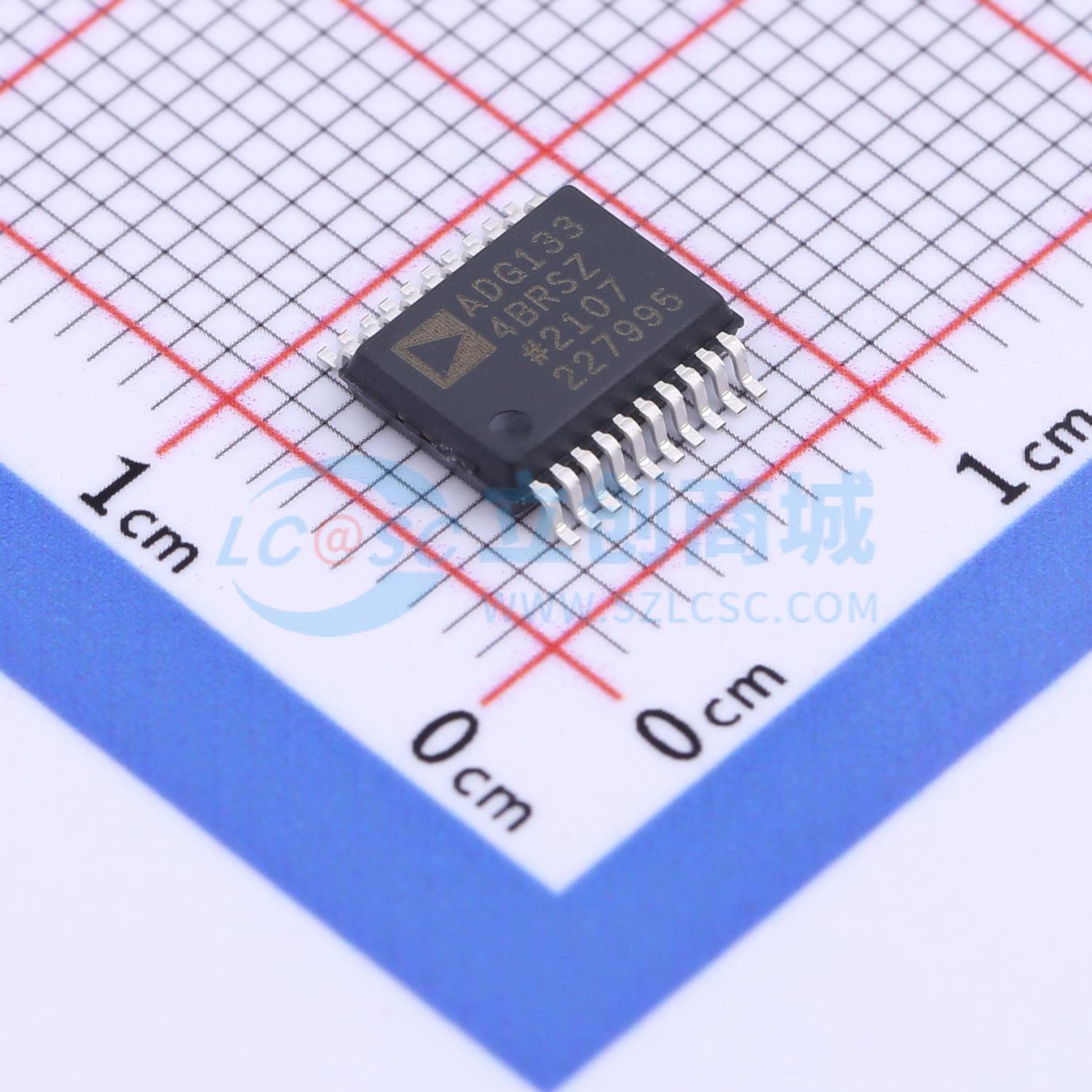

ADG1334BRSZ-REEL

四通道SPDT开关

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 四通道独立选择的SPDT开关，适用于音频和视频路由、电池供电系统和信号路由。
品牌名称: ADI(亚德诺)
商品型号: ADG1334BRSZ-REEL
商品编号: C654792
商品封装: SSOP-20-208mil
包装方式: 编带
商品毛重: 0.28克(g)

商品参数

商品概述

ADG1334是一款单片CMOS器件，包含四个可独立选择的单刀双掷（SPDT）开关，采用CMOS工艺设计。当开关导通时，每个开关在两个方向上的导通性能相同，且输入信号范围可扩展至电源电压。当开关断开时，高达电源电压的信号电平会被阻断。所有开关均具有先断后通的切换动作，适用于多路复用器应用。该设计固有的低电荷注入特性，可在切换数字输入时将瞬态干扰降至最低。快速的开关速度和高信号带宽使该器件适用于视频信号切换。CMOS结构确保了超低功耗，使其非常适合便携式和电池供电的仪器。

商品特性

33 V电源电压范围
130 Ω导通电阻
在±15 V/+12 V下进行全面规格测试
3 V逻辑兼容输入
轨到轨操作
先断后通切换动作
20引脚SSOP封装

应用领域

音频和视频路由
电池供电系统
信号路由

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	2:1
	通道数	4
	工作电压	13.5V~16.5V；10.8V~13.2V；-16.5V~-13.5V
	导通时间(ton)	130ns

	属性	参数值
	导通电阻(Ron)	130Ω
	关闭时间(toff)	65ns
	工作温度	-40℃~+105℃
	导通电容(Con)	10pF
	带宽	700MHz
