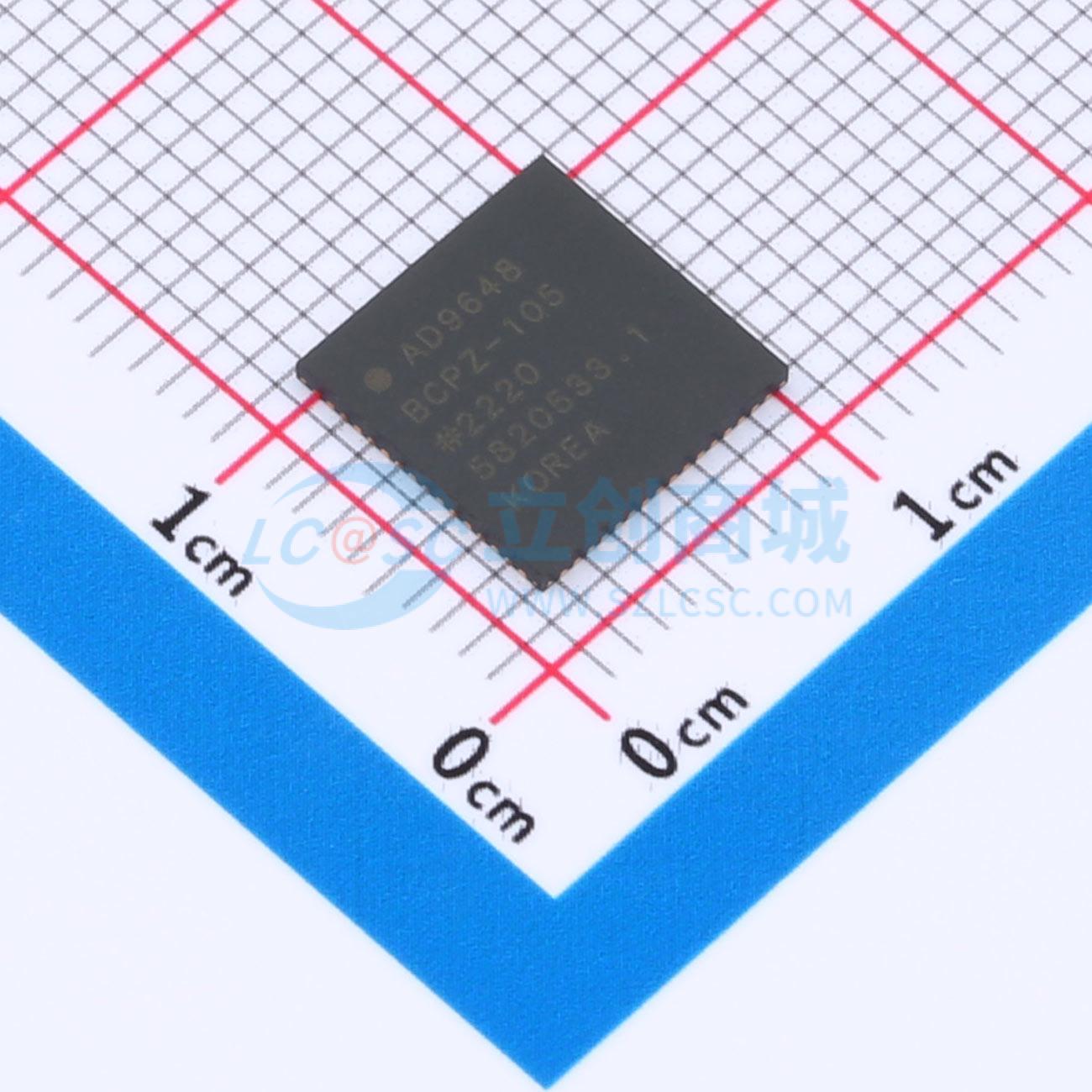

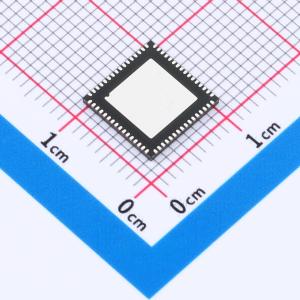

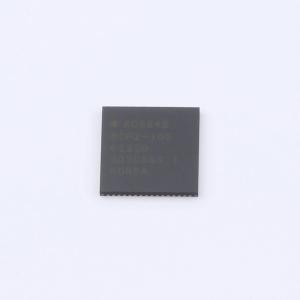

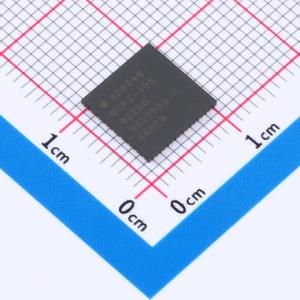

AD9648BCPZ-105

14位、125 MSPS/105 MSPS、1.8 V双通道模数转换器

描述: 是一款单芯片、双通道、1.8 V电源、14位、105 MSPS/125 MSPS的模数转换器（ADC）。它具有高性能采样保持电路和片上电压基准。产品采用多级差分流水线架构和输出误差校正逻辑，可在125 MSPS数据速率下提供14位精度，并保证在整个工作温度范围内无漏码。ADC包含多个旨在最大化灵活性和最小化系统成本的特性，例如可编程时钟和数据对齐以及可编程数字测试模式生成
品牌名称: ADI(亚德诺)
商品型号: AD9648BCPZ-105
商品编号: C653701
商品封装: LFCSP-64-EP(9x9)
包装方式: 托盘
商品毛重: 0.366667克(g)

商品参数

商品概述

AD9648是一款单芯片、双通道、1.8 V电源供电、14位、105 MSPS/125 MSPS的模数转换器（ADC）。它具备高性能采样保持电路和片上电压基准。该产品采用多级差分流水线架构，并带有输出误差校正逻辑，可在125 MSPS数据速率下实现14位精度，并保证在整个工作温度范围内无漏码。这款ADC具备多种特性，旨在实现最大灵活性并降低系统成本，例如可编程时钟和数据对齐，以及可编程数字测试模式生成。可用的数字测试模式包括内置的确定性和伪随机模式，以及通过串口接口（SPI）输入的自定义用户定义测试模式。差分时钟输入控制所有内部转换周期。还可选配占空比稳定器。

商品特性

1.8 V模拟电源供电
1.8 V CMOS或LVDS输出
在70 MHz时，SNR = 74.5 dBFS
在70 MHz时，SFDR = 91 dBc
低功耗：在125 MSPS时，每通道106 mW
650 MHz带宽的差分模拟输入
中频采样频率可达200 MHz
片上电压基准和采样保持电路
2 V峰峰值差分模拟输入
D u = ±0.5 LSB
串口控制选项
偏移二进制、格雷码或二进制补码数据格式
可选时钟占空比稳定器
整数1至8输入时钟分频器
数据输出复用选项
内置可选数字测试模式生成
节能掉电模式
具备可编程时钟和数据对齐的数据时钟输出

应用领域

通信
分集无线电系统
多模式数字接收机（GSM、EDGE、W-CDMA、LTE、CDMA2000、WiMAX、TD-SCDMA）
I/Q解调系统
智能天线系统
宽带数据应用
电池供电仪器
手持式示波器
便携式医学成像
超声
雷达/激光雷达

数据手册PDF

放大查看下载PDF

交货周期

订货1-3个工作日

购买数量

(1个/托盘，最小起订量 1 个)

个

起订量：1 个1个/托盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	14位
	采样率	105MHz
	通道数	2
	工作电压	1.8V
	接口类型	并行
	差分输入	是

	属性	参数值
	积分非线性	2.3LSB
	工作温度	-40℃~+85℃
	信噪比	74.5dB
	时钟频率(fc)	105MHz
	基准电压源	内置
	基准电压源温漂	50ppm/℃
