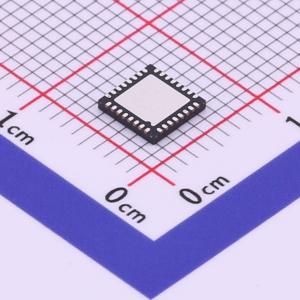

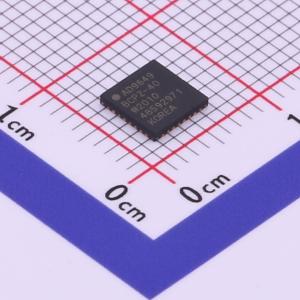

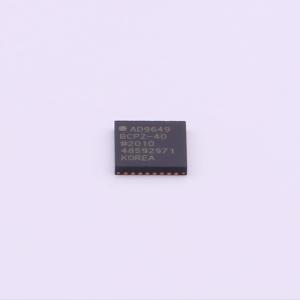

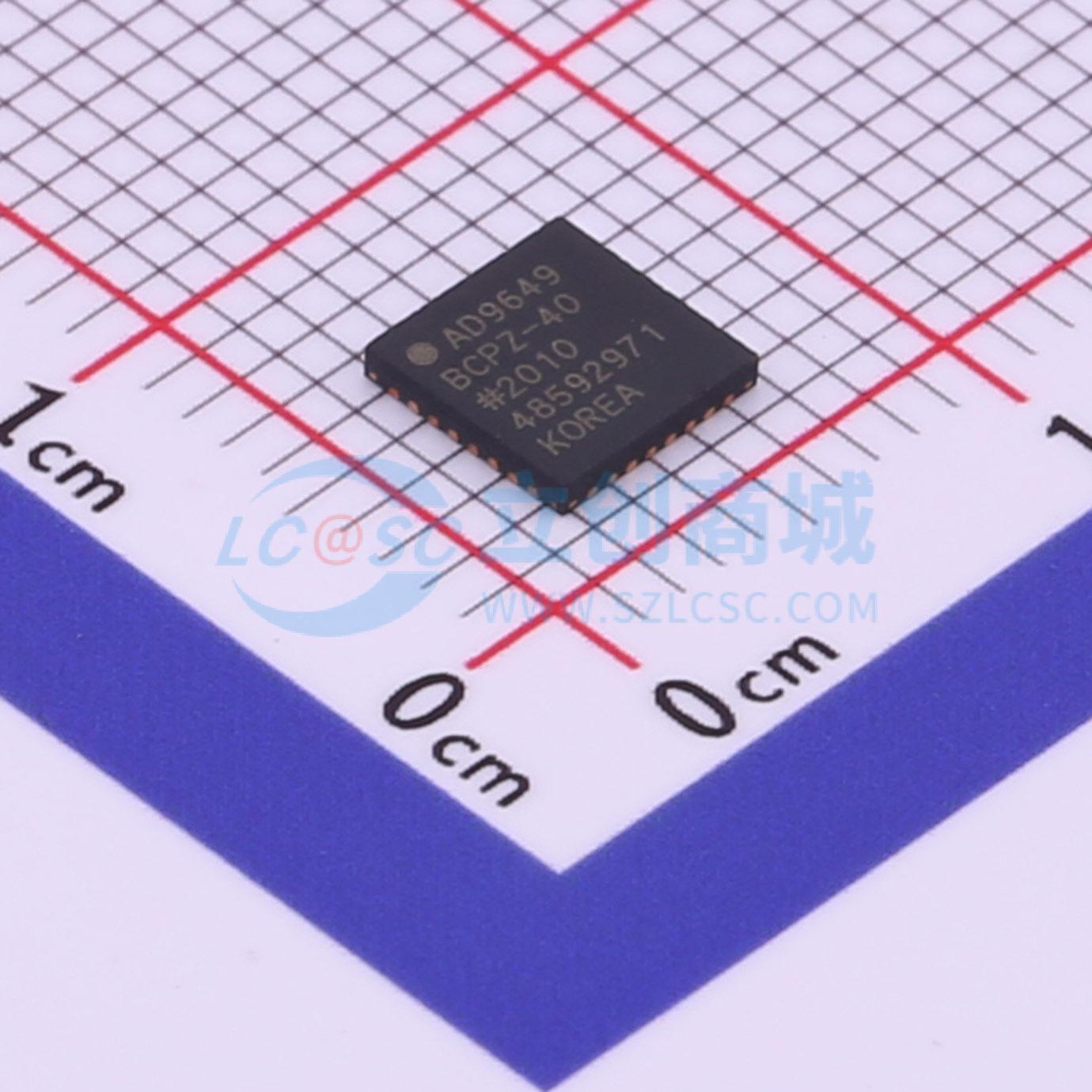

温馨提醒：图片仅供参考，商品以实物为准

AD9649BCPZ-40

14位，20/40/65/80 MSPS，1.8 V 模数转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 14位、20/40/65/80 MSPS、1.8 V模数转换器
品牌名称: ADI(亚德诺)
商品型号: AD9649BCPZ-40
商品编号: C653705
商品封装: LFCSP-32(5x5)
包装方式: 托盘
商品毛重: 0.08克(g)

商品参数

商品概述

AD9649 是一款单通道 1.8 V 供电、14 位、20/40/65/80 MSPS 模拟-to-数字转换器 (ADC)。它具有高性能采样保持电路和片上电压基准。该产品采用多级差分流水线架构，并具有输出误差校正逻辑，可在 80 MSPS 数据速率下提供 14 位精度，并保证在整个工作温度范围内没有缺失码。该 ADC 包含几个旨在最大限度提高灵活性和最大限度降低系统成本的功能，例如可编程时钟和数据对齐以及可编程数字测试模式生成。可用的数字测试模式包括内置确定性和伪随机模式，以及通过串行端口接口 (SPI) 输入的自定义用户定义测试模式。差分时钟输入具有可选的 1、2 或 4 分频比，可控制所有内部转换周期。数字输出数据以偏移二进制、格雷码或二进制补码格式呈现。提供数据输出时钟 (DCO)，以确保与接收逻辑的正确锁存时序。支持 1.8 V 和 3.3 V CMOS 电平。AD9649 采用 32 引脚 RoHS 合规 LFCSP 封装，并在工业温度范围内 (-40℃ 至 +85℃) 规格。

应用领域

通信
多模式数字接收器 GSM, EDGE, W-CDMA, LTE, CDMA2000, WiMAX, TD-SCDMA
智能天线系统
电池供电仪器
手持式示波器
便携式医疗成像
超声波

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(490个/托盘，最小起订量 1 个)

个

起订量：1 个490个/托盘

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	14位
	采样率	40MHz
	通道数	1
	工作电压	1.8V
	接口类型	SPI
	差分输入	是

	属性	参数值
	积分非线性	0.25LSB
	工作温度	-40℃~+85℃
	信噪比	74.3dB
	时钟频率(fc)	40MHz
	基准电压源	内置
	静态电流	27.3mA
	全量程范围(FSR)	2V
