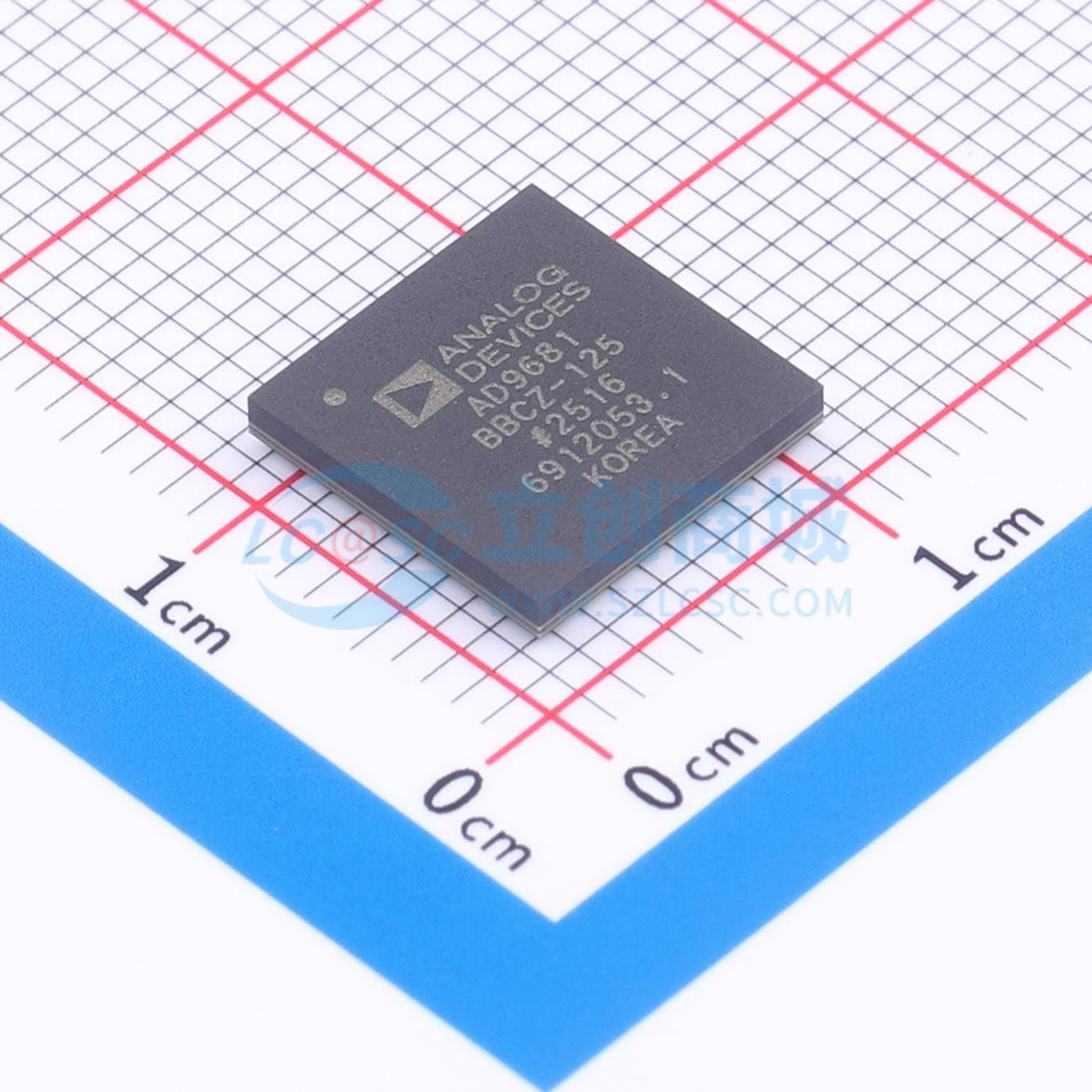

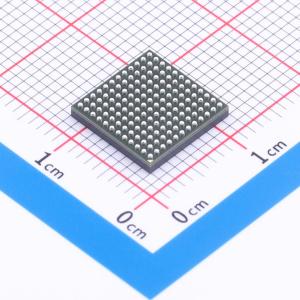

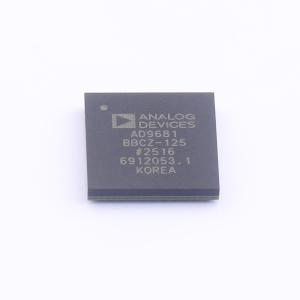

AD9681BBCZ-125

AD9681是一款八通道、14位、125 MSPS的模数转换器（ADC），片上集成采样保持电路，专为低成本、低功耗、小尺寸和易用性而设计。该器件的转换速率最高可达125 MSPS，针对小封装尺寸至关重要的应用进行了优化，具备出色的动态性能和低功耗特性。 该ADC需要一个1.8 V单电源和一个LVPECL/CMOS/LVDS兼容的采样率时钟，以实现全性能运行。在许多应用中，无需外部参考或驱动组件。 AD9681会自动对采样率时钟进行倍频，以获得合适的LVDS串行数据速率。它提供用于捕获输出数据的数据时钟输出（DCO±1、DCO±2）和用于指示新输出字节的帧时钟输出（FCO±1、FCO±2）。支持单个通道关断功能，当所有通道均禁用时，器件典型功耗小于2 mW。 该ADC具备多项旨在最大化灵活性和降低系统成本的特性，例如可编程时钟和数据对齐以及可编程数字测试模式生成。可用的数字测试模式包括内置的确定性和伪随机模式，以及通过串行端口接口（SPI）输入的自定义用户定义测试模式。 AD9681采用符合RoHS标准的144球CSP - BGA封装。其工作温度范围为工业级的 - 40°C至 + 85°C。

• 低功耗，8个ADC通道集成于1个封装内，125 MSPS时每通道功耗110 mW，具备可扩展的电源选项
• 信噪比（SNR）：74 dBFS（至奈奎斯特频率）；无杂散动态范围（SFDR）：90 dBc（至奈奎斯特频率）
• 微分非线性（DNL）：±0.8 LSB（典型值）；积分非线性（INL）：±1.2 LSB（典型值）
• 串扰，最差相邻通道，70 MHz，−1 dBFS：典型值−83 dB
• 串行LVDS（ANSI - 644，默认），低功耗、简化信号选项（类似于IEEE 1596.3）
• 数据和帧时钟输出
• 650 MHz满功率模拟带宽
• 2 V p - p输入电压范围
• 1.8 V电源供电
• 串行端口控制，灵活的位方向，内置和自定义数字测试模式生成，可编程时钟和数据对齐，关断和待机模式

• 医学成像
• 通信接收机
• 多通道数据采集
