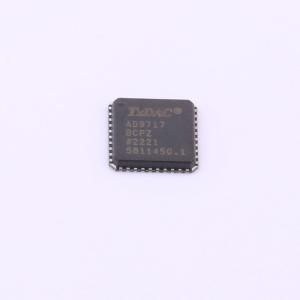

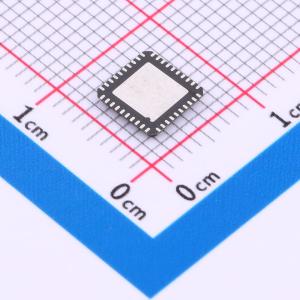

AD9717BCPZRL7

双通道 8/10/12/14 位低功耗数模转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 双通道，14位，低功耗数模转换器
品牌名称: ADI(亚德诺)
商品型号: AD9717BCPZRL7
商品编号: C653743
商品封装: LFCSP-40(6x6)
包装方式: 编带
商品毛重: 0.172941克(g)

商品参数

商品概述

AD9714/AD9715/AD9716/AD9717 是引脚兼容的双路 8/10/12/14 位低功耗数模转换器 (DAC)，采样率可达 125 MSPS。这些转换器针对通信系统的发射信号路径进行了优化。所有器件采用相同的接口、封装和引脚排列，可根据性能、分辨率和成本进行向上或向下的器件选型。 AD9714/AD9715/AD9716/AD9717 具备出色的交流和直流性能，支持高达 125 MSPS 的更新速率。 AD9714/AD9715/AD9716/AD9717 灵活的电源工作范围为 1.8 V 至 3.3 V，且功耗较低，非常适合便携式和低功耗应用。

商品特性

3.3 V 电源、2 mA 输出时的功耗：10 MSPS 时为 37 mW；125 MSPS 时为 86 mW
睡眠模式：3.3 V 时功耗 < 3 mW
电源电压：1.8 V 至 3.3 V
至奈奎斯特频率的无杂散动态范围 (SFDR)：1 MHz 输出时为 84 dBc；10 MHz 输出时为 75 dBc
AD9717 在 1 MHz 输出、125 MSPS、2 mA 时的噪声谱密度 (NSD)：−151 dBc/Hz
差分电流输出：1 mA 至 4 mA
片上集成 2 个辅助 DAC
单端口操作的 CMOS 输入
输出共模电压：可在 0 V 至 1.2 V 范围内调节
采用符合 RoHS 标准的 40 引脚 LFCSP 小尺寸封装

应用领域

无线基础设施：微微蜂窝、毫微微蜂窝基站
医疗仪器：超声换能器激励
便携式仪器：信号发生器、任意波形发生器

数据手册PDF

放大查看下载PDF

优惠活动

9.3折

购买数量

(750个/圆盘，最小起订量 1 个)

个

起订量：1 个750个/圆盘

总价金额：

￥ 0.00

近期成交5单

	属性	参数值
	商品目录	数模转换芯片DAC
	分辨率	14位
	通道数	2
	接口类型	SPI
	工作电压	1.8V~3.3V

	属性	参数值
	稳定时间	-
	输出类型	-
	积分非线性	1LSB
	工作温度	-40℃~+85℃
