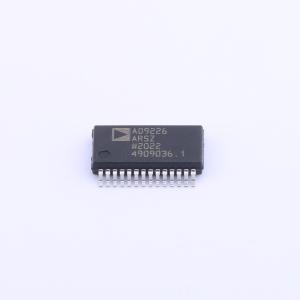

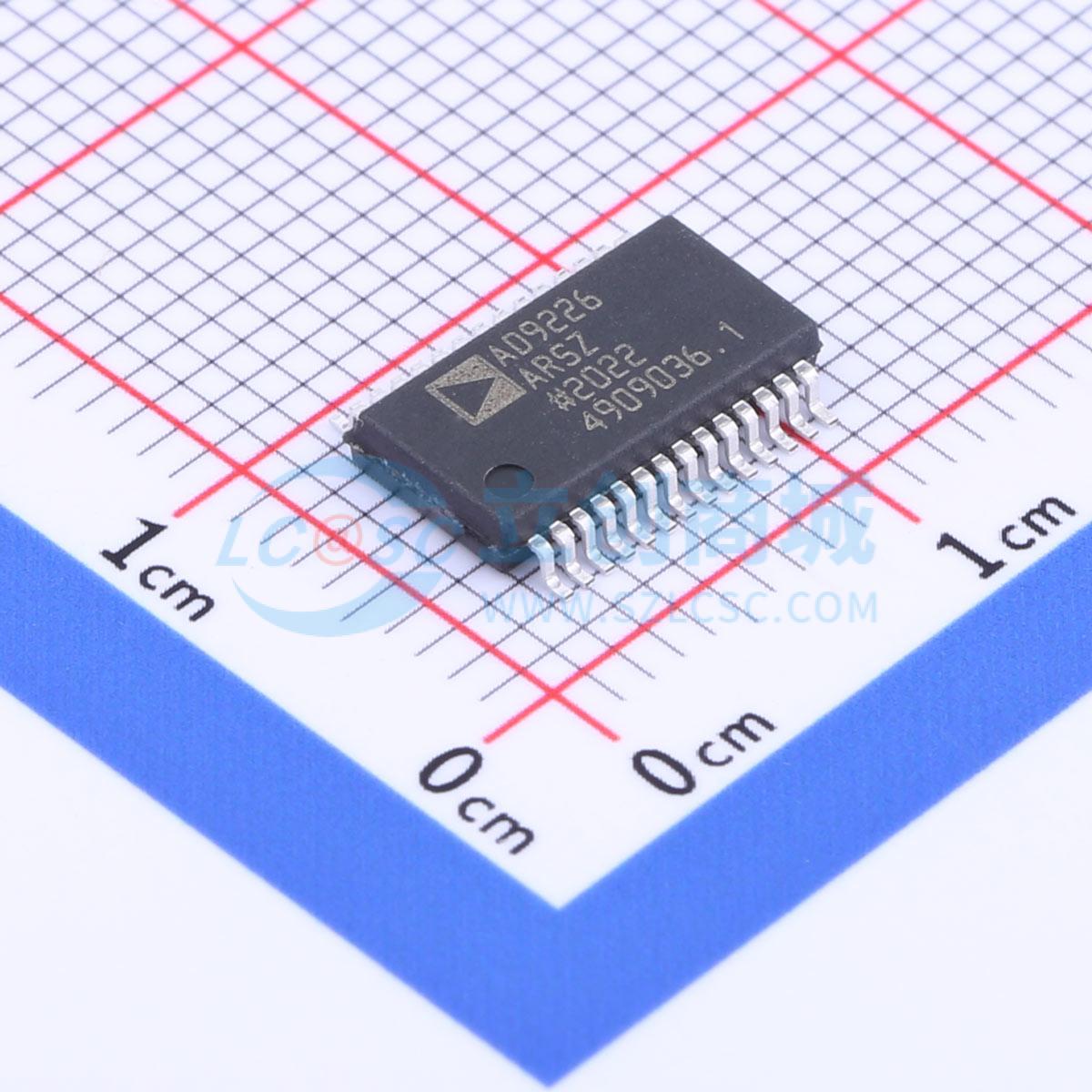

AD9226ARSZRL

12位、65 MSPS ADC

SMT扩展库SMT补贴嘉立创PCB免费打样

品牌名称: ADI(亚德诺)
商品型号: AD9226ARSZRL
商品编号: C653304
商品封装: SSOP-28-208mil
包装方式: 编带
商品毛重: 0.414889克(g)

商品参数

商品概述

AD9226是一款单芯片、单电源、12位、65 MSPS的模数转换器，片内集成高性能采样保持放大器和电压基准。AD9226采用多级差分流水线架构，拥有专利输入级和输出误差校正逻辑，可在65 MSPS数据速率下实现12位精度。在整个工作温度范围内（保证）无漏码。 AD9226的输入便于与成像和通信系统轻松接口。凭借真正的差分输入结构，用户可以选择多种输入范围和偏移，包括单端应用。采样保持放大器（SHA）非常适合中频欠采样方案，例如单通道通信应用中输入频率达到甚至远超奈奎斯特频率的情况。 AD9226具备片上可编程基准。为实现系统设计的灵活性，也可选择外部基准。采用单时钟输入控制所有内部转换周期。超量程信号指示溢出情况，可与最高有效位配合使用以确定低溢出或高溢出。 AD9226有两个重要的模式功能。其一可将数据格式设置为二进制或补码。其二可使ADC不受时钟占空比变化的影响。

商品特性

信噪比：在f_IN = 37 MHz时为69 dB
无杂散动态范围：在f_IN = 31 MHz时为85 dB
在f_IN = 140 MHz时互调失真为–75 dBFS
在f_IN = 10 MHz时有效位数（ENOB）= 11.1
低功耗：475 mW
保证无漏码
差分非线性误差：±0.6 LSB
积分非线性误差：±0.6 LSB
时钟占空比稳定器
具有750 MHz全功率带宽的专利片上采样保持电路
输出数据为直二进制或补码格式
28引脚SSOP、48引脚LQFP封装
单5 V模拟电源，3 V/5 V驱动电源
引脚与AD9220、AD9221、AD9223、AD9224、AD9225兼容

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	12位
	采样率	65MHz
	通道数	1
	工作电压	4.75V~5.25V

	属性	参数值
	接口类型	-
	差分输入	-
	积分非线性	0.6LSB
	工作温度	-40℃~+85℃
