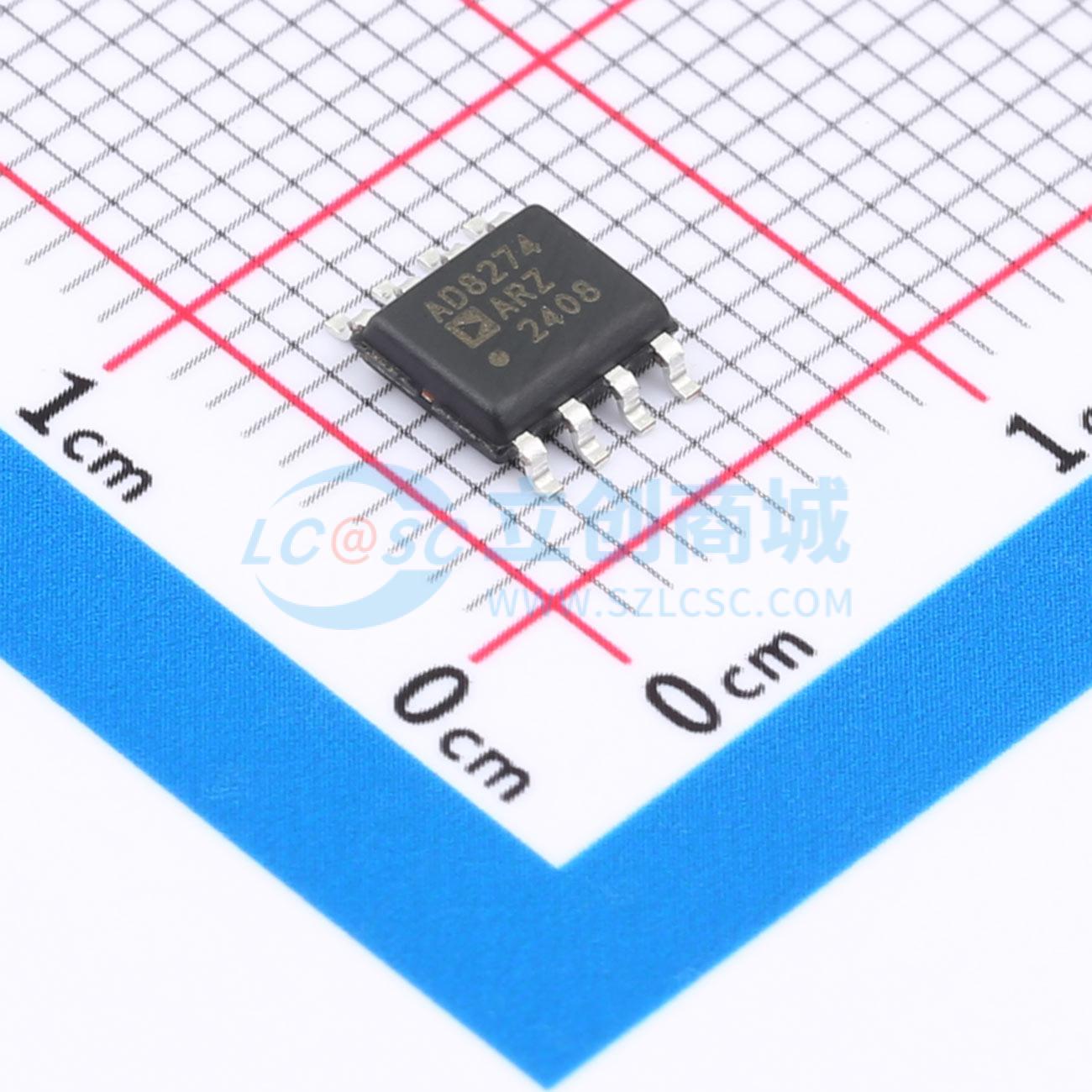

温馨提醒：图片仅供参考，商品以实物为准
AD8274ARZ-R7
非常低失真，高精度差分放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 低失真、精密差分放大器
- 品牌名称
- ADI(亚德诺)
- 商品型号
- AD8274ARZ-R7
- 商品编号
- C652614
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.164克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 差分运放 | |
| 放大器数 | 单路 | |
| 共模抑制比(CMRR) | 92dB | |
| 输入偏置电流(Ib) | - | |
| 输入失调电压(Vos) | 700uV | |
| 增益带宽积(GBP) | 20MHz | |
| 压摆率(SR) | 20V/us | |
| 最大电源宽度(Vdd-Vss) | 36V | |
| 噪声密度(eN) | 26nV/√Hz@1kHz |
| 属性 | 参数值 | |
|---|---|---|
| 输出电流 | 90mA | |
| 输入失调电压温漂(Vos TC) | 6uV/℃ | |
| 静态电流(Iq) | 2.6mA | |
| 工作温度 | -40℃~+85℃ | |
| 输出类型 | 单端 | |
| 单电源 | 36V | |
| 双电源(Vee ~ Vcc) | -18V~-2.5V；2.5V~18V | |
| 稳定时间 | 800ns |
商品特性
- 极低失真 0.00025
- 优异的增益精度 0.03
- AC 规格：最小摆率 20 V/μs，800 ns 至 0.07
- 高精度直流性能：最小共模抑制比 83 dB，最大失调电压 700 μV
- 8 引脚 SOIC 和 MSOP 封装
- 电源电流：最大 2.6 mA
- 电源范围：±2.5 V 至 ±18 V
应用领域
- 模数转换器驱动
- 高性能音频
- 仪表放大器构建模块
- 电平转换器
- 自动测试设备
- 正弦/余弦编码器
