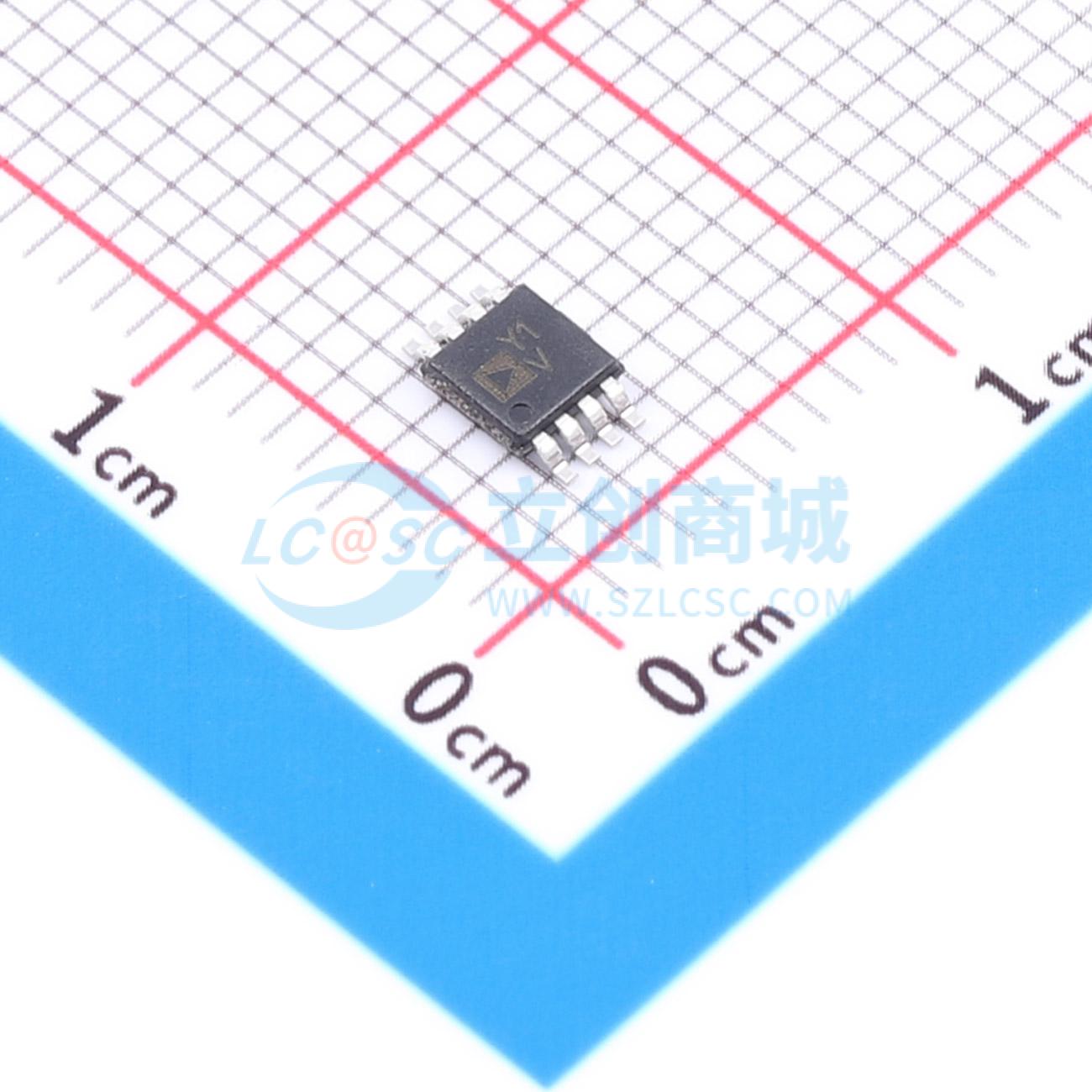

温馨提醒：图片仅供参考，商品以实物为准
AD8275BRMZ
G = 0.2、电平转换、16位ADC驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- G=0.2、电平转换、16位ADC驱动器
- 品牌名称
- ADI(亚德诺)
- 商品型号
- AD8275BRMZ
- 商品编号
- C652617
- 商品封装
- MSOP-8
- 包装方式
- 管装
- 商品毛重
- 0.105克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 差分运放 | |
| 放大器数 | 单路 | |
| 共模抑制比(CMRR) | 80dB | |
| 输入偏置电流(Ib) | - | |
| 输入失调电压(Vos) | 300uV | |
| 增益带宽积(GBP) | - | |
| 压摆率(SR) | 25V/us |
| 属性 | 参数值 | |
|---|---|---|
| 轨到轨 | 轨到轨输出 | |
| 输出电流 | - | |
| 输入失调电压温漂(Vos TC) | 2.5uV/℃ | |
| 静态电流(Iq) | - | |
| 工作温度 | -40℃~+85℃ | |
| 输出类型 | - |
商品概述
AD8275是一款G = 0.2的差动放大器，可用于将±10 V信号转变成 +4 V电平。该器件能够解决工业和仪器仪表应用中的一个常见问题，即±10 V信号必须与4 V或5 V单电源ADC接口。AD8275能够与这两种信号电平接口，从而简化设计。 AD8275具有450 ns的快速建立时间和低失真特性，适合驱动中速逐次逼近型(SAR)ADC。宽输入电压范围和轨到轨输出则使其成为一种易于使用的构建模块。单电源供电则可以降低放大器的功耗并保护ADC免受过驱影响。 内置精密激光调整匹配电阻，可确保低增益误差、低增益漂移(最大1 ppm/°C)和高共模抑制(80 dB)特性。AD8275具有低失调、低失调漂移和建立时间快的特点，适合各种需要精确和快速捕获的数据采集应用。 AD8275可以用作模拟前端，或连接在缓冲器后，以将高电平电压转换到ADC可接受的电压范围内。此外，如果与差分ADC配合使用，AD8275可以配置为差分输出。 该器件采用节省空间的8引脚MSOP封装，额定温度范围为 -40°C至 +85°C。
商品特性
- 将±10 V转换到 +4 V
- 驱动16位SAR ADC
- 小型MSOP封装
- 输入过压： +40 V至−35 V (Vs = 5 V)
- 快速建立时间：450 ns至0.001%
- 轨到轨输出
- 宽工作电源范围： +3.3 V至 +15 V
- 高共模抑制比(CMRR)：80 dB
- 低增益漂移：1 ppm/°C
- 低失调漂移：2.5 μV/°C
应用领域
- 电平转换器
- ADC驱动器
- 仪表放大器构建模块
- 自动测试设备
