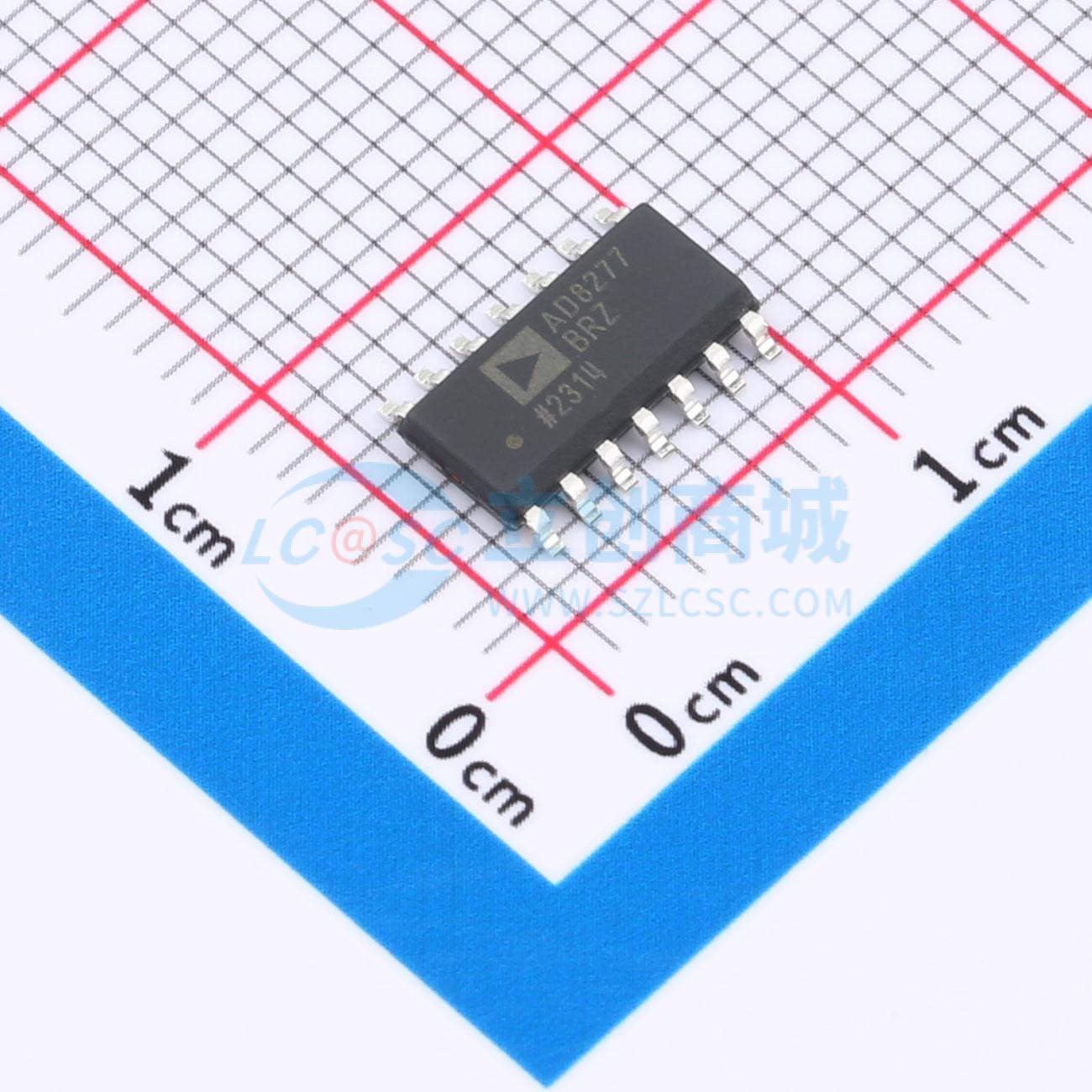

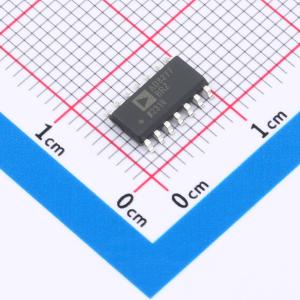

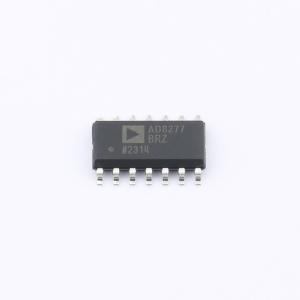

AD8277BRZ-R7
低功耗宽电源范围低成本单位增益差分放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- AD8276/AD8277均为通用型单位增益差动放大器，主要用于在要求高性能、低功耗的应用中实现精密信号调理。它们在将供电轨以外的信号进行放大时，提供极为出色的共模抑制比(86dB)和高带宽。片内电阻经过激光调整，以获得出色的增益精度和高共模抑制比(CMRR)。
- 品牌名称
- ADI(亚德诺)
- 商品型号
- AD8277BRZ-R7
- 商品编号
- C652630
- 商品封装
- SOIC-14
- 包装方式
- 编带
- 商品毛重
- 0.61克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 差分运放 | |
| 放大器数 | 双路 | |
| 共模抑制比(CMRR) | 86dB | |
| 输入失调电压(Vos) | 200uV | |
| 增益带宽积(GBP) | 550kHz | |
| 压摆率(SR) | 1.1V/us | |
| 最大电源宽度(Vdd-Vss) | 36V | |
| 噪声密度(eN) | 65nV/√Hz@1kHz |
| 属性 | 参数值 | |
|---|---|---|
| 输出电流 | 15mA | |
| 输入失调电压温漂(Vos TC) | 2uV/℃ | |
| 静态电流(Iq) | 200uA | |
| 工作温度 | -40℃~+85℃ | |
| 输出类型 | 差分 | |
| 单电源 | 2V~36V | |
| 双电源(Vee ~ Vcc) | 2V~18V；-18V~-2V | |
| 稳定时间 | 15us |
商品概述
AD8276/AD8277均为通用型单位增益差动放大器，主要用于在要求高性能、低功耗的应用中实现精密信号调理。它们在将供电轨以外的信号进行放大时，提供极为出色的共模抑制比(86dB)和高带宽。片内电阻经过激光调整，以获得出色的增益精度和高共模抑制比(CMRR)。两款器件的增益随温度漂移极低。 它们的共模范围几乎是电源电压的两倍，因此非常适合要求高共模电压范围的单电源应用。内部电阻和输入端的ESD电路还为这些运算放大器提供过压保护。 AD8276/AD8277为单位增益稳定型放大器。虽然二者经过优化，主要用作差动放大器，但也可以用于高精度、单端配置中，增益为 - 1、+1 和 +2。AD8276/AD8277提供集成式精密解决方案，比分立解决方案尺寸更小、成本更低、性能更优。 AD8276/AD8277采用2.0V至36V单电源或±2V至±18V双电源供电。每个通道的最大静态电源电流为200μA，非常适合电池供电的便携式系统。
商品特性
- 超出电源电压的宽输入范围
- 可靠的输入过压保护
- 低电源电流：每通道200μA（最大值）
- 低功耗：0.5mW/Vc = 2.5V
- 带宽：550kHz
- 共模抑制比：86dB（最小值，dc至10kHz）
- 低失调电压漂移：±2μV/℃（最大值，B级）
- 低增益漂移：1ppm/℃（最大值，B级）
- 增强的压摆率：1.1V/μs
- 宽电源电压范围：单电源供电：2V至36V；双电源供电：±2V至±18V
应用领域
- 电压测量与监控
- 电流测量与监控
- 差分输出仪表放大器
- 便携式电池供电设备
- 测试与测量
