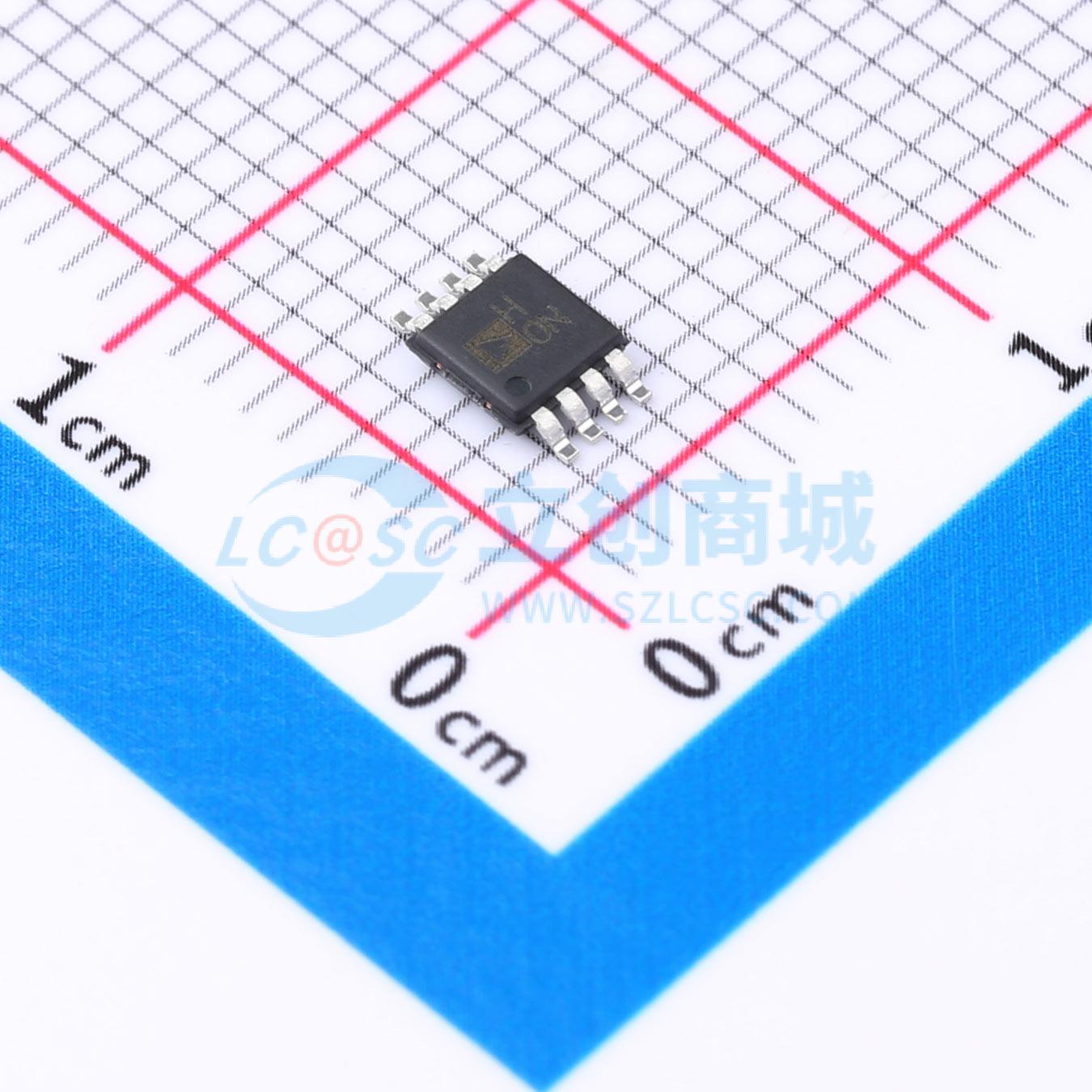

温馨提醒：图片仅供参考，商品以实物为准
AD8214ARMZ
快速响应高压电流检测比较器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 快速响应、高电压、分流比较器
- 品牌名称
- ADI(亚德诺)
- 商品型号
- AD8214ARMZ
- 商品编号
- C652496
- 商品封装
- MSOP-8
- 包装方式
- 管装
- 商品毛重
- 0.017克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电流感应放大器 | |
| 共模电压 | 500mV | |
| 输入偏置电流(Ib) | 12nA | |
| 输入失调电压(Vos) | 3mV | |
| 工作温度 | -40℃~+125℃ | |
| 差分电压 | ±500mV |
| 属性 | 参数值 | |
|---|---|---|
| 最大电源宽度(Vdd-Vss) | 65V | |
| 单电源 | 5V~65V | |
| 静态电流(Iq) | 240uA | |
| 输出电流 | 1mA | |
| 输入失调电压温漂(Vos TC) | 10uV/℃ |
商品概述
AD8214是一款快速响应、高共模电压的电流分流比较器。该器件可在任何直流电流检测应用的高端电源轨上工作，前提是电压在5 V至65 V之间。AD8214内部有一个针对高端操作优化的快速比较器。内部齐纳稳压器相对于高端直流电源轨为电路供电。此外，用户可接入这个2.4 V稳压器，通过外部电阻设置比较器阈值电压。AD8214会将分流电阻两端的电压与用户选择的阈值进行比较，当分流电阻上的电流超过阈值水平时，AD8214的输出状态将从低电平变为高电平。 AD8214的输入到输出响应时间通常小于100 ns，这使其非常适合用于电机和螺线管控制等应用中的过流保护。内置的比较器迟滞意味着，一旦分流电阻上的电流降至正常范围，AD8214的输出状态将恢复到初始电平。 AD8214采用8引脚MSOP封装，工作温度范围为 - 40°C至 + 125°C，完全适用于汽车应用。
商品特性
- 输入到输出响应：< 100 ns
- 高输入共模电压范围 工作范围：5 V至65 V 耐受范围：0 V至68 V
- 电流输出迟滞：10 mV
- 集成2.4 V稳压器
- 宽工作温度范围： - 40°C至 + 125°C
- 8引脚MSOP封装
- 适用于汽车应用
应用领域
- 过流保护
- 电机控制
- 传动控制
- 柴油喷射控制
- 直流 - 直流转换器
- 电源
- 电池
