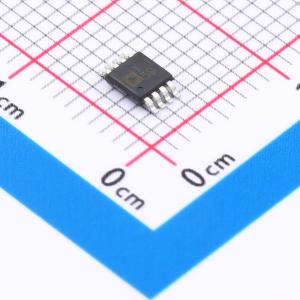

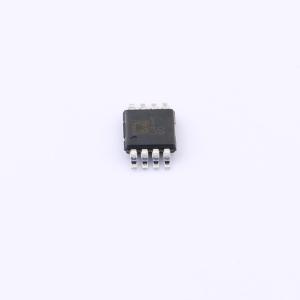

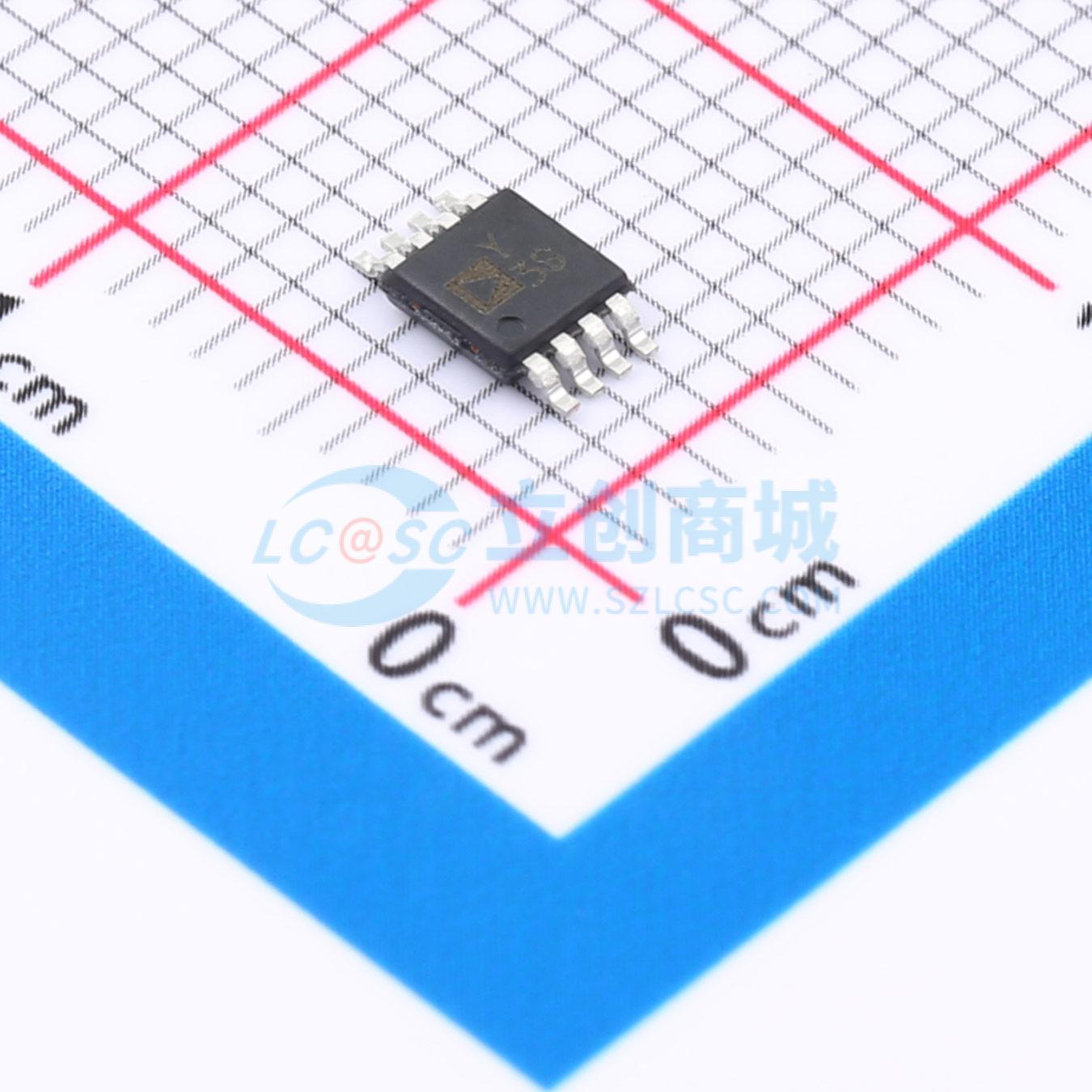

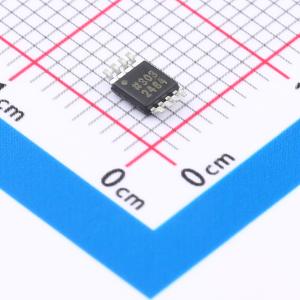

温馨提醒：图片仅供参考，商品以实物为准
AD8219BRMZ
零漂移单向分流监控器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 设定增益为60V/V，在整个温度范围内的最大增益误差为±0.3%。缓冲输出电压可以直接与任何典型转换器连接。在输入共模电压处于4V至80V范围时，具有出色的输入共模抑制性能；能够在分流电阻上进行单向电流的测量，适合各种工业和电信应用，包括电机控制、电源管理和基站功率放大器偏置控制等。在 -40°C至 +125°C的整个温度范围内，能提供极佳的性能。采用零漂移内核，在整个工作温度范围和共模电压范围内，失调漂移典型值为 ±100nV/°C。器件无论是否存在共模电压，在整个输入差分电压范围内保持线性输出，而输入失调电压典型值为 ±50μV。采用8引脚MSOP封装。
- 品牌名称
- ADI(亚德诺)
- 商品型号
- AD8219BRMZ
- 商品编号
- C652514
- 商品封装
- MSOP-8
- 包装方式
- 管装
- 商品毛重
- 0.02克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电流感应放大器 | |
| 放大器数 | 单路 | |
| 共模电压 | 4V~80V | |
| 增益 | 60V/V | |
| 带宽 | 500kHz | |
| 输入偏置电流(Ib) | 130uA | |
| 输入失调电压(Vos) | 200uV | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 差分电压 | -5V~+5V | |
| 最大电源宽度(Vdd-Vss) | 80V | |
| 单电源 | 4V~80V | |
| 静态电流(Iq) | 800uA | |
| 输入失调电压温漂(Vos TC) | 100nV/℃ | |
| 压摆率(SR) | 1V/us | |
| 共模抑制比(CMRR) | 110dB | |
| 噪声密度(eN) | 110nV/√Hz@1kHz |
商品概述
AD8219是一款高压、高分辨率分流放大器。设定增益为60 V/V，在整个温度范围内的最大增益误差为±0.3%。缓冲输出电压可以直接与任何典型转换器连接。AD8219在输入共模电压处于4V至80V范围时，具有出色的输入共模抑制性能；它能够在分流电阻上进行单向电流的测量，适合各种工业和电信应用，包括电机控制、电源管理和基站功率放大器偏置控制等。 在 -40°C至 +125°C的整个温度范围内，AD8219都能提供极佳的性能。它采用零漂移内核，在整个工作温度范围和共模电压范围内，失调漂移典型值为±100 nV/°C。器件无论是否存在共模电压，在整个输入差分电压范围内保持线性输出，而输入失调电压典型值为±50 μV。 AD8219采用8引脚MSOP封装。
商品特性
- 高共模电压范围工作范围：4 V至80 V，耐压范围：-0.3 V至 +85 V
- 缓冲输出电压
- 增益 = 60 V/V
- 宽工作温度范围：-40°C至 +125°C
- 出色的交流和直流性能
- 失调漂移：±100 nV/°C（典型值）
- 失调：±50 μV（典型值）
- 增益漂移：±5 ppm/°C（典型值）
- 直流共模抑制比(CMRR)：110 dB（典型值）
应用领域
- 高端电流检测
- 48 V电信设备电源管理
- 基站
- 单向电机控制
- 精密高压电流源
