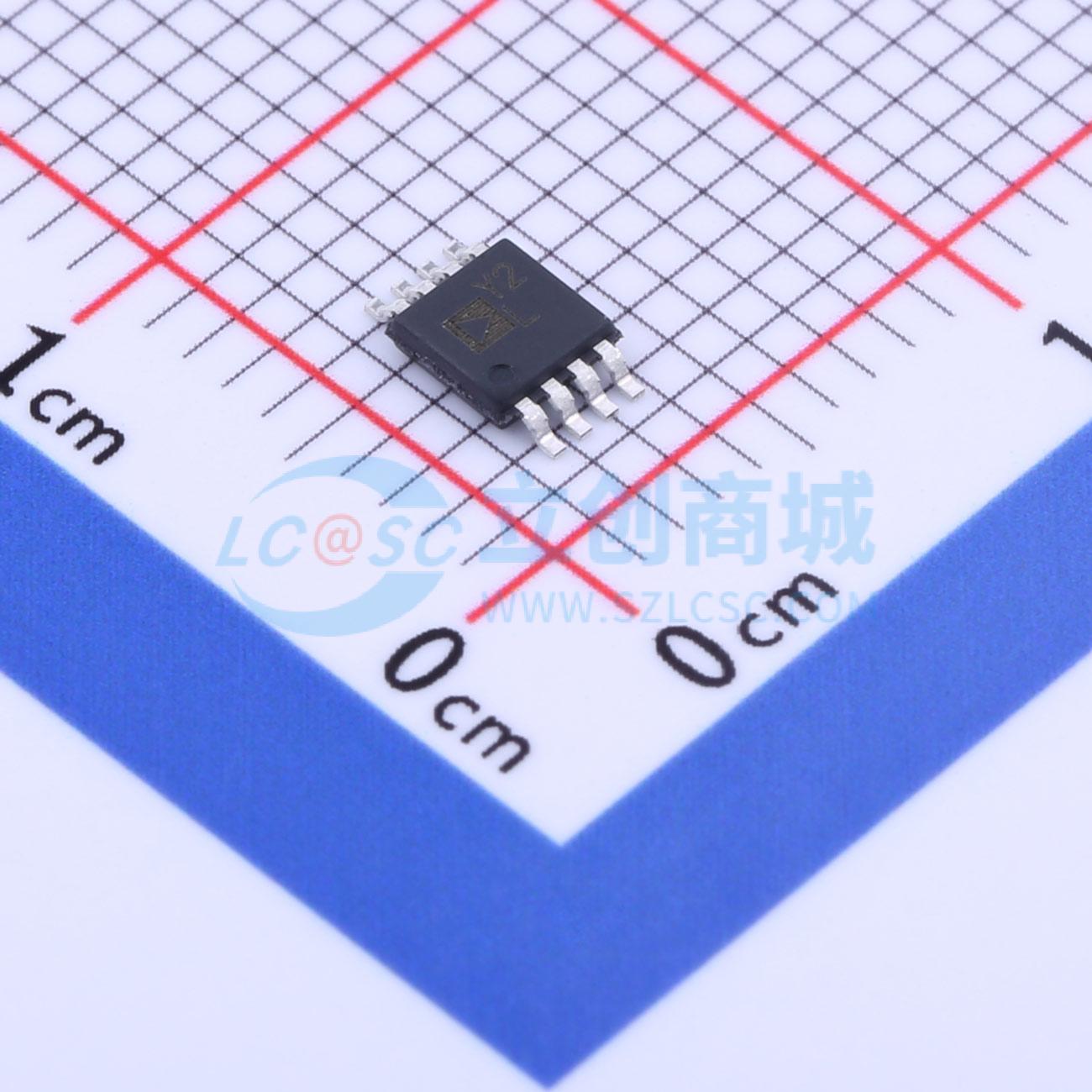

温馨提醒：图片仅供参考，商品以实物为准

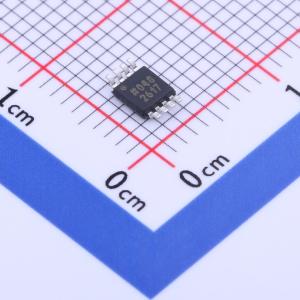

AD8217BRMZ
高分辨率、零漂移电流检测器监视器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 高分辨率、零漂移分流监控器
- 品牌名称
- ADI(亚德诺)
- 商品型号
- AD8217BRMZ
- 商品编号
- C652511
- 商品封装
- MSOP-8
- 包装方式
- 管装
- 商品毛重
- 0.202克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电流感应放大器 | |
| 放大器数 | 单路 | |
| 共模电压 | 4.5V~80V | |
| 增益 | 20V/V | |
| 带宽 | 500kHz | |
| 输入偏置电流(Ib) | 500uA | |
| 输入失调电压(Vos) | 100uV | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 差分电压 | -1V~+1V | |
| 最大电源宽度(Vdd-Vss) | 80V | |
| 单电源 | 4.5V~80V | |
| 静态电流(Iq) | 800uA | |
| 输入失调电压温漂(Vos TC) | 100nV/℃ | |
| 压摆率(SR) | 1V/us | |
| 共模抑制比(CMRR) | 100dB | |
| 噪声密度(eN) | 110nV/√Hz@1kHz |
商品概述
AD8217是一款高压、高分辨率电流检测放大器。它的固定增益为20 V/V，在整个温度范围内的最大增益误差为±0.35%。缓冲输出电压可直接与任何典型转换器连接。AD8217在4.5 V至80 V的共模电压范围内具有出色的共模抑制比，并内置一个低压差线性稳压器（LDO），可直接从高压轨为器件供电。因此，只要输入共模电压范围在4.5 V至80 V之间，就无需额外的电源。AD8217可在各种工业和电信应用中跨检测电阻进行单向电流测量，这些应用包括电机控制、电池管理和基站功率放大器偏置控制。 AD8217在-40°C至+125°C的温度范围内具有突破性的性能。它采用零漂移内核，在整个工作温度和共模电压范围内的典型失调漂移为±100 nV/°C。特别注重在0 mV至250 mV的输入差分电压范围内保持输出线性度，而不受共模电压的影响，典型输入失调电压为±100 μV。 AD8217采用8引脚MSOP封装，工作温度范围为-40°C至+125°C。
商品特性
- 高共模电压范围：工作电压4.5 V至80 V，耐受电压0 V至85 V
- 缓冲输出电压
- 宽工作温度范围：-40°C至+125°C
- 出色的交流和直流性能：典型失调漂移±100 nV/°C，典型失调±100 μV，典型增益漂移±5 ppm/°C，直流时典型共模抑制比100 dB
应用领域
- 高端电流检测
- 48 V电信
- 电源管理
- 基站
- 单向电机控制
- 精密高压电流源
