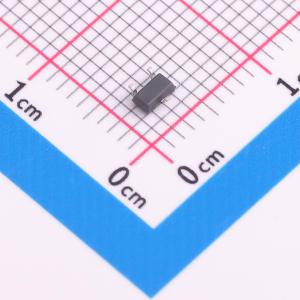

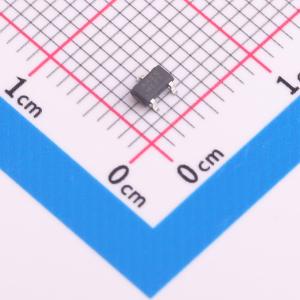

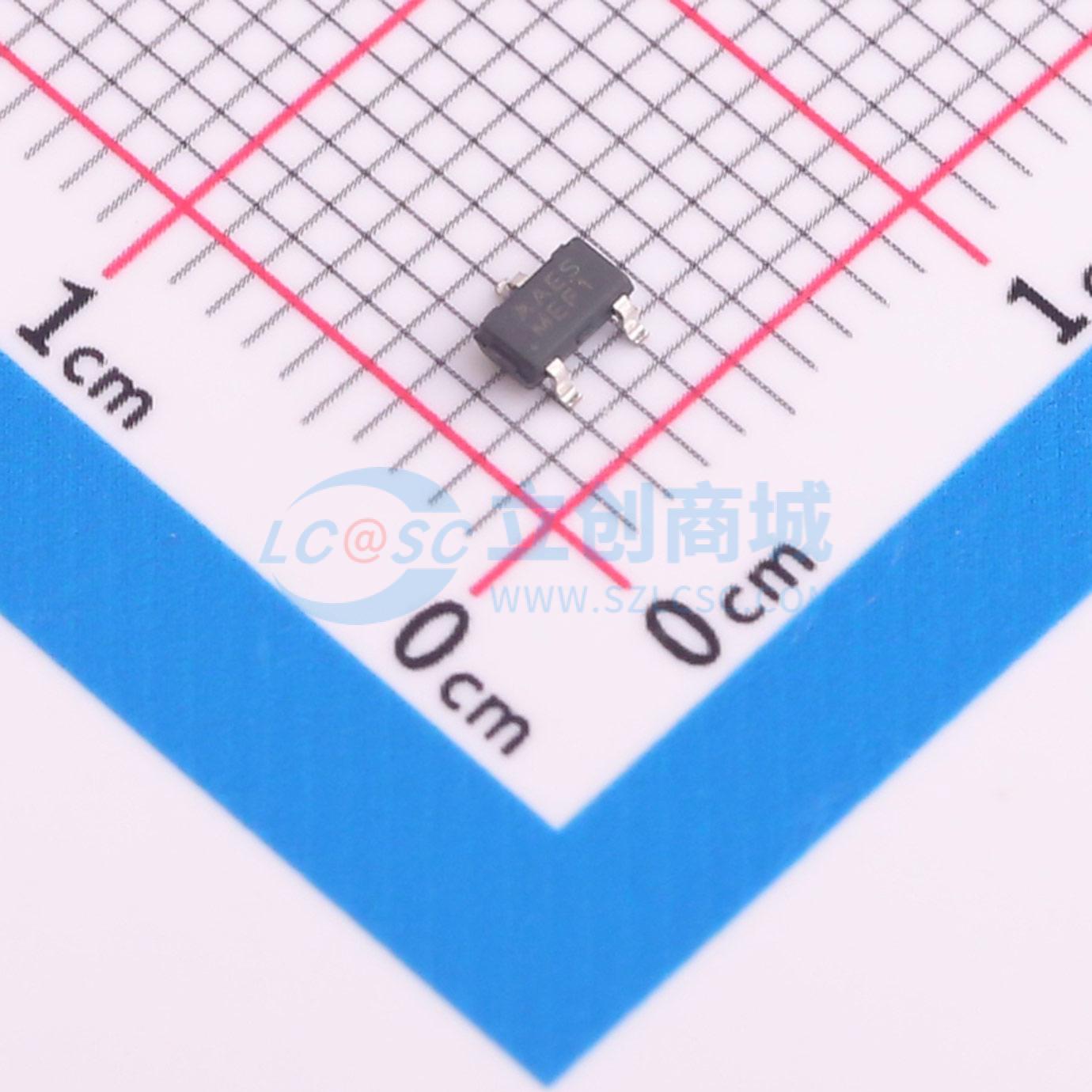

DS9801AS3R

36V OVP,可过浪涌测试

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 38V OVP,可过浪涌测试
品牌名称: DSTECH(奥简科技)
商品型号: DS9801AS3R
商品编号: C5884223
商品封装: SOT-23-3
包装方式: 编带
商品毛重: 0.052733克(g)

商品参数

商品概述

DS9801是一款过压保护器件，其内部MOSFET的导通电阻（RON）低至100mΩ（典型值）。当输入电压超过过压阈值时，内部MOSFET会关断，以防止受保护的下游元件损坏。内部过压阈值（OVP）预设为典型值6.0V。DS9801还具备过流保护功能，最大电流可达3A。DS9801采用常用的SOT - 23 - 3、SOT23 - 6、SOT - 89 - 3和DFN2x2 - 8L封装，便于应用于各类产品。

商品特性

输入最大耐压达36V
6.0V输入过压保护
快速过压保护响应时间低至0.2μS
100mΩ超低内部导通电阻RDS(ON)
内置2mS软启动
过流保护
短路保护
过温保护
提供SOT - 23 - 3、SOT - 23 - 6、SOT - 89 - 3和DFN2x2 - 8L封装

应用领域

笔记本电脑、掌上电脑和个人数字助理（PDA）
智能手机
MP3播放器
低功耗手持设备
真无线立体声（TWS）耳机和电子烟

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	浪涌保护器
	FET类型	内置FET
	通道数	1
	触发电流	2.5A
	工作电压	2.2V~36V
	复位电压(Vreset)	-

	属性	参数值
	安装方式	表面安装
	导通电阻(RDS(on))	100mΩ
	工作温度	-40℃~+85℃
	长度	3.099mm
	宽度	2.997mm
	高度	1.295mm
