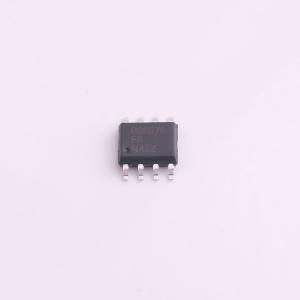

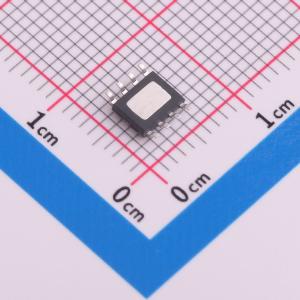

温馨提醒：图片仅供参考，商品以实物为准

DS8570F8

3A大电流LDO

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是一款高性能正电压调节器，适用于需要非常低输入电压和非常低压差电压的应用，最高可达3A。它可以在低至1V的VIN和3V的VDD电压下工作，可编程输出电压低至0.8V。具有超低压差，适用于VOUT非常接近VIN的应用。此外，它还有一个使能引脚，可在关机时进一步降低功耗。可在线路、负载和温度变化时提供出色的调节性能。还提供一个电源良好信号，以指示VO的电压电平是否达到其额定值的90%。
品牌名称: DSTECH(奥简科技)
商品型号: DS8570F8
商品编号: C5884245
商品封装: ESOP-8
包装方式: 编带
商品毛重: 0.258067克(g)

商品参数

商品概述

DS8570是一款高性能正电压稳压器，专为需要极低输入电压和极低压差、输出电流高达3A的应用而设计。它的输入电压（VIN）低至1V，电源电压（VDD）为3V，输出电压可编程，最低可达0.8V。DS8570具有超低压差特性，非常适合输出电压（VOUT）接近输入电压（VIN）的应用。此外，它还设有使能引脚，可在关断时进一步降低功耗。DS8570在输入电压、负载和温度变化时均能提供出色的稳压性能。它还能提供电源正常信号，以指示输出电压（VO）是否达到其额定值的90%。

商品特性

输出电流高达3A
可调输出电压精度高达1.5%
典型情况下，3A负载时压差为350mV
输出电压电源正常信号
禁用时输出电压下拉电阻
限流保护
热关断保护
提供DFN3x3-10L和ESOP-8封装

应用领域

笔记本电脑应用
主板应用
显卡应用

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	可调
	工作电压	5.5V
	输出电压	800mV~5.5V
	输出电流	3A
	压差	450mV@(3A)

	属性	参数值
	静态电流(Iq)	1.2mA
	特性	过热保护；PG脚；带使能；过流保护
	工作温度	-40℃~+125℃@(Tj)
	输出极性	正极
	输出通道数	1
