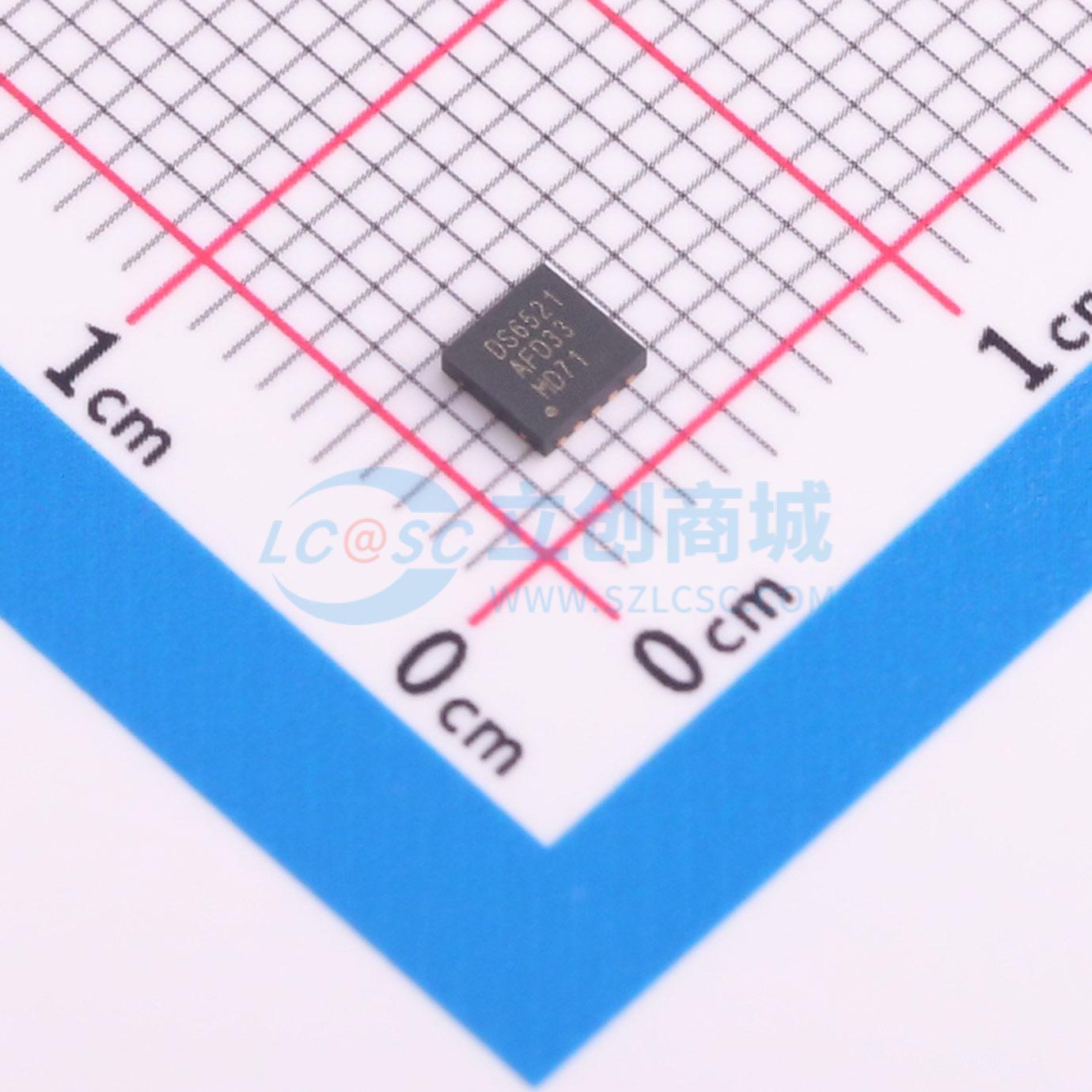

DS6521AFD33
带NTC、JEITA,1A线性充电
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- DS6521 系列是高度集成的锂离子和锂聚合物电池的线性充电器组件，适用于空间受限的可携式电子产品应用。电池充电分为三个阶段：调节、恒流和恒压。 在所有充电阶段，内部控制环路会监控充电器温度并在超过内部温度阈值时降低充电电流。
- 品牌名称
- DSTECH(奥简科技)
- 商品型号
- DS6521AFD33
- 商品编号
- C5884241
- 商品封装
- DFN-10L(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.258733克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 充电芯片 | |
| 工作电压 | 4.5V~24V | |
| 最大充电电流 | 1A | |
| 充电饱和电压 | 4.2V | |
| 放电截止电压 | - |
| 属性 | 参数值 | |
|---|---|---|
| 电池类型 | - | |
| 电池节数 | 1 | |
| 工作温度 | -40℃~+125℃ | |
| 电池温度检测 | 支持 | |
| 静态电流(Iq) | 80uA |
商品概述
DS6521 系列是高度集成的锂离子和锂聚合物电池的线性充电器组件，适用于空间受限的可携式电子产品应用。电池充电分为三个阶段：调节、恒流和恒压。 在所有充电阶段，内部控制环路会监控充电器温度并在超过内部温度阈值时降低充电电流。 充电器包含功率组件及可设定充电电流之功能，充电器功能具有高精度电流和电压调节回路、充电状态显示和充电终止功能。 充电器快速充电电流值可通过外部电阻器进行编程。
商品特性
- 28V 输入额定值； 具有 6V 输入过压保护
- 1% 充电电压精度
- 可编程充电电流 50mA 至 1A
- 125°C 充电电流自动调节
- 可编程充电截止电流 5mA 至 100mA
- 预充充电电流固定值为 ISET / 10
- 通过电池的 NTC 使充电规范在 JEITA 范围内运行
- 0.1uA 极低的电池漏电电流
- 具防止电池反接功能
- 提供 SOT-23-6 & ESOP-8 & DFN2x2-10L & DFN2x3-10L 及 DFN3x3-10L 封装
应用领域
- 手持式、电池供电设备
- 笔记本电脑、掌上型电脑和 PDA
- 智能手机
- MP3 播放器
- 小功率手持式设备
- TWS 蓝牙耳机
- 电子烟
- 行车记录仪
- 电动牙刷
