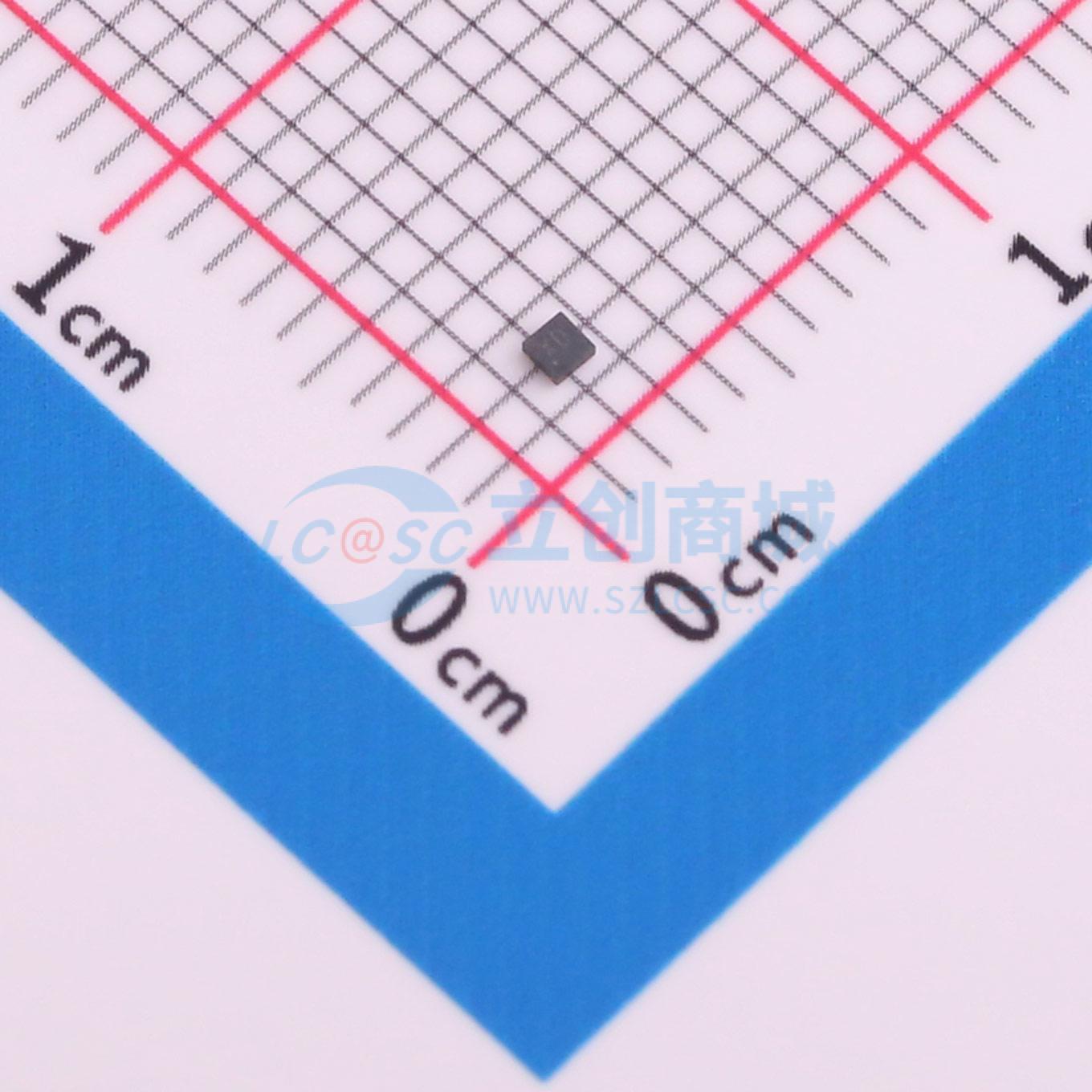

温馨提醒：图片仅供参考，商品以实物为准
DS6091AED4
TWS耳机专用DFN1*1小封装
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- DS6091系列是用于可充电单节锂离子（Li+）电池的保护IC，可防止电池出现过充电/过放电电压或负载电流过大的情况。它还包含一个短路保护器，以防止出现大的外部短路电流。这些IC由两个电压检测器、参考单元、延迟电路、短路保护器、逻辑电路和MOSFET开关组成
- 品牌名称
- DSTECH(奥简科技)
- 商品型号
- DS6091AED4
- 商品编号
- C5884119
- 商品封装
- DFN1x1-4L
- 包装方式
- 编带
- 商品毛重
- 0.0073克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 保护芯片 | |
| 工作电压 | 1.5V~5.5V | |
| 最大充电电流 | - | |
| 充电饱和电压 | 4.3V |
| 属性 | 参数值 | |
|---|---|---|
| 放电截止电压 | 2.8V | |
| 电池类型 | 锂电池 | |
| 电池节数 | 1 | |
| 工作温度 | -40℃~+125℃ | |
| 电池温度检测 | 不支持 |
商品概述
DS6091系列是用于可充电单节锂离子（Li+）电池的保护IC，可防止电池出现过充电/过放电电压或承受过大负载电流。它还包含一个短路保护器，以防止出现大的外部短路电流。 这些IC由两个电压检测器、参考单元、延迟电路、短路保护器、逻辑电路和MOSFET开关组成。 当充电电压从较低值超过检测器阈值，达到高于VDET1的值时，MOSFET开关将关闭。检测到过充电后，当VBAT电压降至“VREL1”电平以下，或者当充电器与VBAT断开连接时，可进行复位，MOSFET开关将开启。 当放电电压从较高值降至低于VDET2的另一个较低值时，经过内部固定延迟时间后，MOSFET开关将关闭。 DS6091系列检测到过放电电压后，将充电器连接到电池组，当电池电源电压高于过放电检测器阈值时，MOSFET开关将开启。 伴随内置过流检测器的内部固定延迟时间过后，可通过关闭MOSFET开关来感应并切断过载电流。 一旦检测到过电流，可通过将电池组从负载系统中移除来解除，此时MOSFET开关将开启。此外，短路保护器在外部短路电流的作用下将立即关闭MOSFET开关。
商品特性
- 提供全面保护
- 集成等效电阻为35mΩ RSS(ON)的先进功率MOSFET
- 过温保护
- 过充电电流保护
- 过放电电流保护
- 负载短路保护
- 高精度电压检测
- 低电流消耗 工作模式：1.0uA 掉电模式：0.1uA
- 内部生成延迟时间
- 提供DFN1x1 - 4L封装
应用领域
- 笔记本电脑、掌上电脑和个人数字助理
- 智能手机
- MP3播放器
- 低功耗手持设备
- 真无线立体声（TWS）耳机和电子烟
- 单节锂离子电池组
