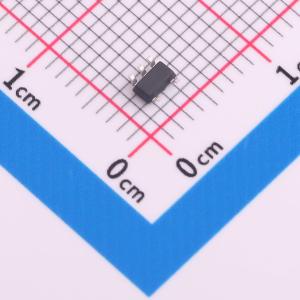

温馨提醒：图片仅供参考，商品以实物为准
DS8241-50S5
24V耐压,高PSRR,低功耗,性价比极高
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 30V耐压，高PSRR，低功耗,性价比极高
- 品牌名称
- DSTECH(奥简科技)
- 商品型号
- DS8241-50S5
- 商品编号
- C5884125
- 商品封装
- SOT23-5
- 包装方式
- 编带
- 商品毛重
- 0.034克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定；可调 | |
| 工作电压 | 24V | |
| 输出电压 | 5V | |
| 输出电流 | 500mA | |
| 电源纹波抑制比(PSRR) | 70dB@(1kHz) | |
| 压差 | 350mV@(100mA) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 1.5uA | |
| 噪声 | - | |
| 特性 | 过流保护；过热保护 | |
| 工作温度 | -40℃~+125℃@(Tj) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
DS8241系列是一组低压差（LDO）电压调节器，具有输入电压范围宽、压差低、功耗低和封装小型化等优点。仅1.5μA的静态电流使这些器件非常适合为电池供电的常开系统供电，这类系统需要极低的待机功耗以延长使用寿命。通过将EN引脚拉低可进入关断模式，此模式下的关断电流低至仅100nA（典型值）。DS8241系列线性稳压器在2V至24V的宽输入范围和整个输出负载电流范围（0mA至500mA）内，使用陶瓷输出电容时能保持稳定。
商品特性
- 无负载时地电流为1.5μA
- 输出精度为±1%
- 输出电流为500mA
- 禁用电流为100nA
- 宽工作输入电压范围：2V至24V
- 压差：100mA/输出电压5V时为0.35V
- 支持固定输出电压1.8V、3.3V、5V
- 可根据特定应用调整输出电压
- 使用陶瓷或钽电容时保持稳定
- 限流保护
- 过温保护
- 提供SOT - 23 - 5封装
应用领域
- 便携式电池供电设备
- 低功耗微控制器
- 笔记本电脑、掌上电脑和个人数字助理
- 无线通信设备
- 音频/视频设备
- 汽车导航系统
- 工业控制
- 称重秤
- 仪表
- 家庭自动化
