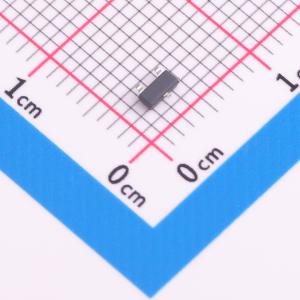

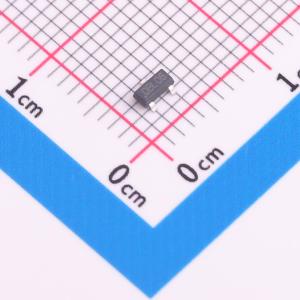

温馨提醒：图片仅供参考，商品以实物为准

DS8561-18SS3

高PSRR,低功耗

描述: 高PSRR，低功耗
品牌名称: DSTECH(奥简科技)
商品型号: DS8561-18SS3
商品编号: C5884101
商品封装: SSOT-23
包装方式: 编带
商品毛重: 0.047767克(g)

商品参数

商品概述

DS8561系列是一组低压差（LDO）电压调节器，具有输入电压范围宽（1.2V至5.5V）、低压差、低功耗和小型化封装等优点。仅2μA的静态电流使这些器件非常适合为电池供电的常开系统供电，这类系统需要极低的待机功耗以延长使用寿命。通过选择带EN引脚的器件并将其拉低，可选择关断模式。此模式下的关断电流低至仅100nA（典型值）。DS8561系列线性稳压器在1.2V至5.5V的宽输入范围和整个输出负载电流范围（0mA至300mA）内，使用陶瓷输出电容时能保持稳定。

商品特性

无负载时地电流为2μA
输出精度为±2%
输出电流为300mA
关断电流为100nA（可选）
宽工作输入电压范围：1.2V至5.5V
压差：300mA负载、输出电压3.3V时为0.18V
支持固定输出电压1.2V、1.5V、1.6V、1.8V、2.5V、2.8V、3.0V、3.3V
使用陶瓷或钽电容时稳定
限流保护
过温保护
提供SSOT - 23、SOT - 23 - 3、SOT - 23 - 5、SC - 70 - 5、DFN1x1 - 4L和DFN2x2 - 6L封装

应用领域

便携式电池供电设备
低功耗微控制器
笔记本电脑、掌上电脑和个人数字助理
无线通信设备
音频/视频设备
汽车导航系统

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 20 个)

个

起订量：20 个3000个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	5.5V
	输出电压	1.8V
	输出电流	300mA
	电源纹波抑制比(PSRR)	75dB@(1kHz)
	压差	280mV@(300mA)

	属性	参数值
	静态电流(Iq)	2uA
	噪声	80uVrms
	特性	过热保护；过流保护
	工作温度	-40℃~+85℃@(Ta)
	输出极性	正极
	输出通道数	1
