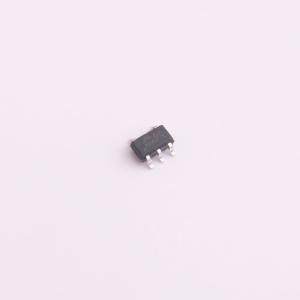

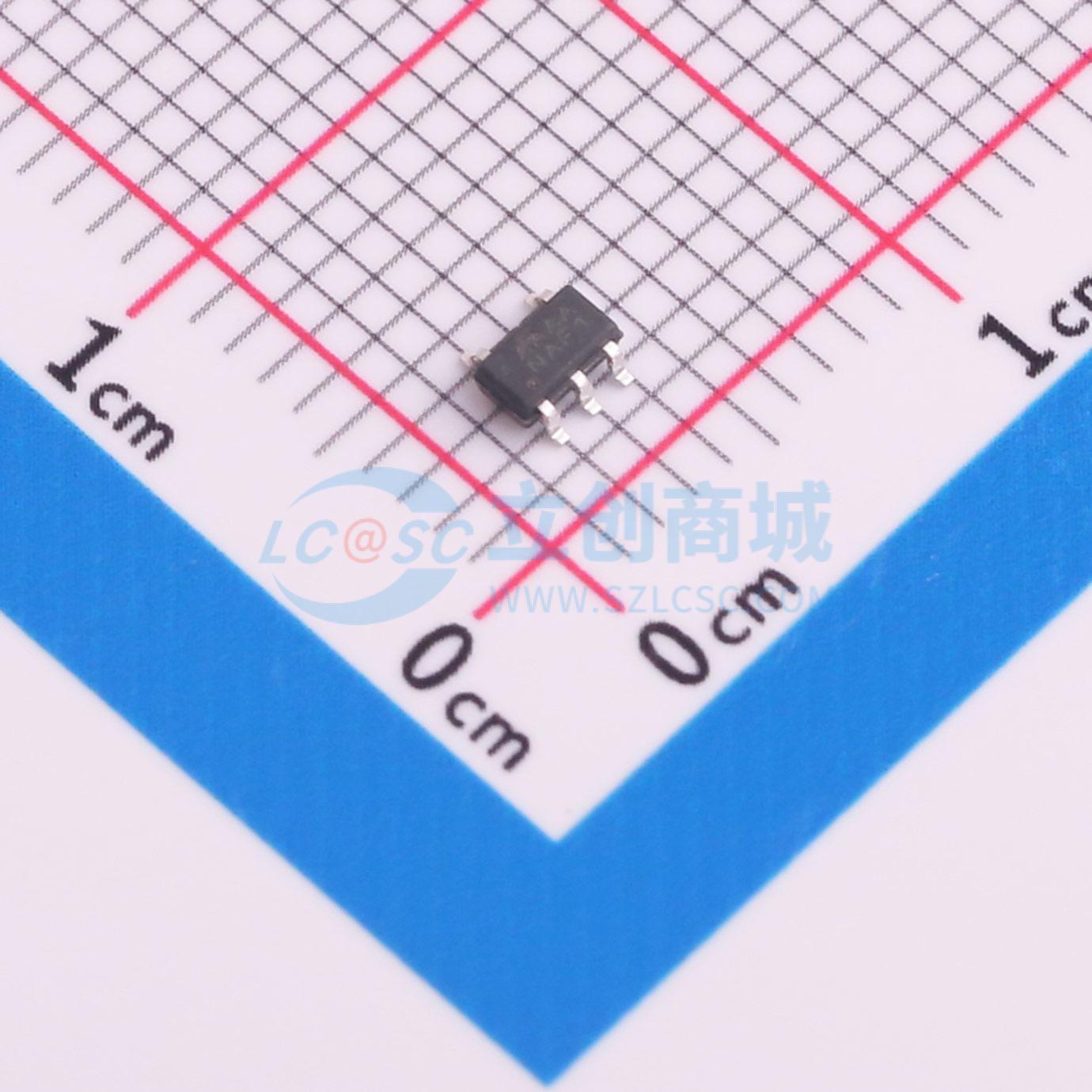

温馨提醒：图片仅供参考，商品以实物为准
DS8562-33S5
高PSRR,低功耗
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- DS8562系列是一组低压差（LDO）电压稳压器，具备输入电压范围宽（1.2V至5.5V）、压差低、功耗低以及封装小型化等优势。
- 品牌名称
- DSTECH(奥简科技)
- 商品型号
- DS8562-33S5
- 商品编号
- C5884114
- 商品封装
- SOT23-5
- 包装方式
- 编带
- 商品毛重
- 0.052533克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 5.5V | |
| 输出电压 | 3.3V | |
| 输出电流 | 600mA | |
| 电源纹波抑制比(PSRR) | 75dB@(1kHz) | |
| 压差 | 360mV@(600mA) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 2uA | |
| 噪声 | - | |
| 特性 | 带使能；过热保护 | |
| 工作温度 | -40℃~+125℃@(Tj) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
DS8562系列是一组低压差（LDO）电压调节器，具有输入电压范围宽（1.2V至5.5V）、低压差、低功耗和小型化封装等优点。仅2μA的静态电流使这些器件非常适合为电池供电的常开系统供电，这类系统需要极低的待机功耗以延长使用寿命。通过选择带有使能（EN）引脚的器件并将其拉低，可选择进入关断模式。此模式下的关断电流低至仅100nA（典型值）。DS8562系列线性稳压器在1.2V至5.5V的宽输入范围和整个输出负载电流范围（0mA至600mA）内，使用陶瓷输出电容时能保持稳定。
商品特性
- 无负载时地电流为2μA
- 输出精度为±2%
- 输出电流为600mA
- 关断电流为100nA（可选）
- 宽工作输入电压范围：1.2V至5.5V
- 压差：600mA负载、输出电压3.3V时为0.36V
- 支持固定输出电压1.2V、1.5V、1.6V、1.8V、2.5V、2.8V、3.0V、3.3V
- 使用陶瓷或钽电容时稳定
- 限流保护
- 过温保护
- 提供SOT - 23 - 3、SOT - 23 - 5、DFN1x1 - 4L和DFN2x2 - 6L封装
应用领域
- 便携式电池供电设备
- 低功耗微控制器
- 笔记本电脑、掌上电脑和个人数字助理（PDA）
- 无线通信设备
- 音频/视频设备
- 汽车导航系统
