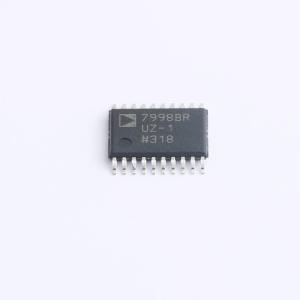

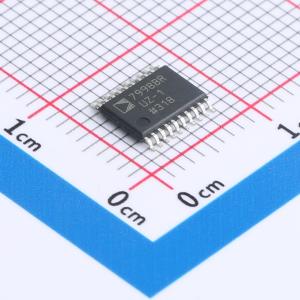

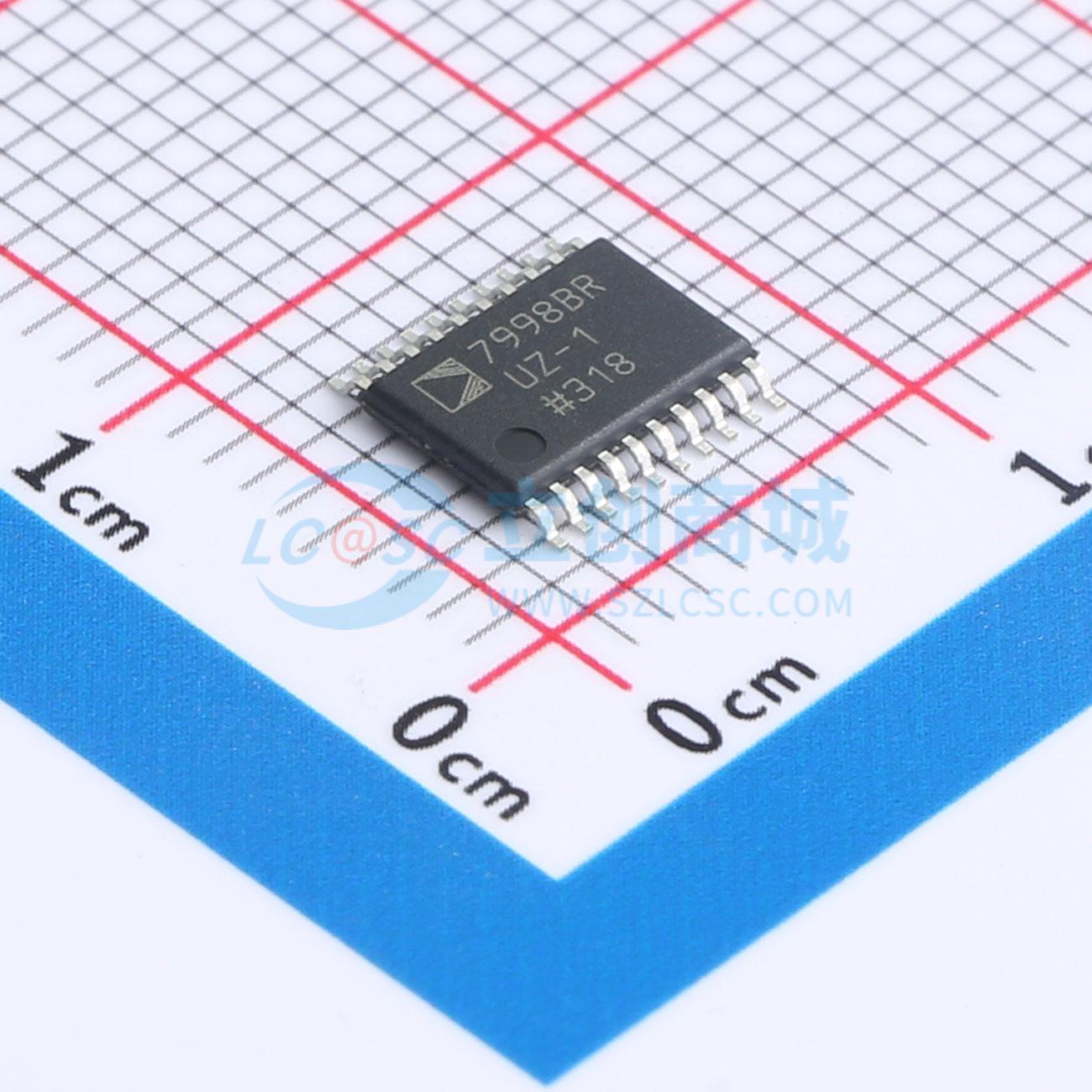

温馨提醒：图片仅供参考，商品以实物为准

AD7998BRUZ-1REEL

8通道、10位和12位ADC，带有I2C兼容接口

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 内置I2C兼容接口的8通道、12位ADC，采用20引脚TSSOP封装
品牌名称: ADI(亚德诺)
商品型号: AD7998BRUZ-1REEL
商品编号: C652136
商品封装: TSSOP-20
包装方式: 编带
商品毛重: 0.129克(g)

商品参数

商品概述

AD7997/AD7998是8通道、10位和12位的低功耗逐次逼近型ADC，具有与I²C兼容的接口。这些器件采用2.7 V至5.5 V单电源供电，典型转换时间为2 μs。器件内置一个8通道多路复用器和跟踪保持放大器，可处理高达11 MHz的输入频率。 AD7997/AD7998提供与I²C接口兼容的两线串行接口。每个器件有两个版本，即AD7997 - 0/AD7998 - 0和AD7997 - 1/AD7998 - 1，每个版本至少允许两种不同的I²C地址。AD7997 - 0/AD7998 - 0上的I²C接口支持标准和快速I²C接口模式。AD7997 - 1/AD7998 - 1上的I²C接口支持标准、快速和高速I²C接口模式。 AD7997/AD7998在不进行转换时通常处于关断状态，仅在转换时上电。转换过程可以使用CONVST引脚控制，也可以通过命令模式（转换通过I²C写操作进行）或通过软件控制选择的自动转换间隔模式来控制。 AD7997/AD7998需要一个外部基准电压，该基准电压应施加到REF_IN引脚，范围为1.2 V至VDD。这可为ADC提供最宽的动态输入范围。片上限制寄存器可针对转换结果进行高低限值编程，当转换结果超出编程的高低限时，漏极开路的超范围指示输出（ALERT）将变为有效。该输出可用作中断信号。

商品特性

10位和12位ADC，转换时间快：典型值2 μs
8个单端模拟输入通道
工作电压VDD范围为2.7 V至5.5 V
低功耗
高吞吐速率：高达188 kSPS
序列器操作
自动循环模式
与I²C兼容的串行接口，支持标准、快速和高速模式
超范围指示/报警功能
通过AS引脚选择地址
关断模式：最大1 μA
温度范围：-40°C至+85°C
20引脚TSSOP封装

数据手册PDF

放大查看下载PDF

优惠活动

9折

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	12位
	采样率	188kHz
	通道数	8
	工作电压	2.7V~5.5V
	接口类型	I2C
	差分输入	否

	属性	参数值
	积分非线性	1LSB
	工作温度	-40℃~+85℃
	信噪比	71dB
	时钟频率(fc)	3.4MHz
	基准电压源	外置
	ADC架构	SAR
	静态电流	1uA；2uA
