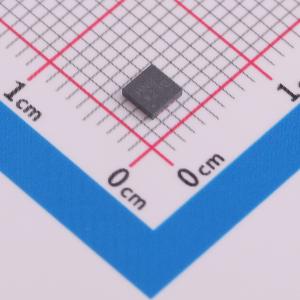

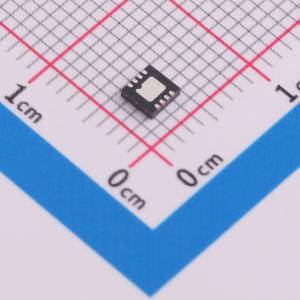

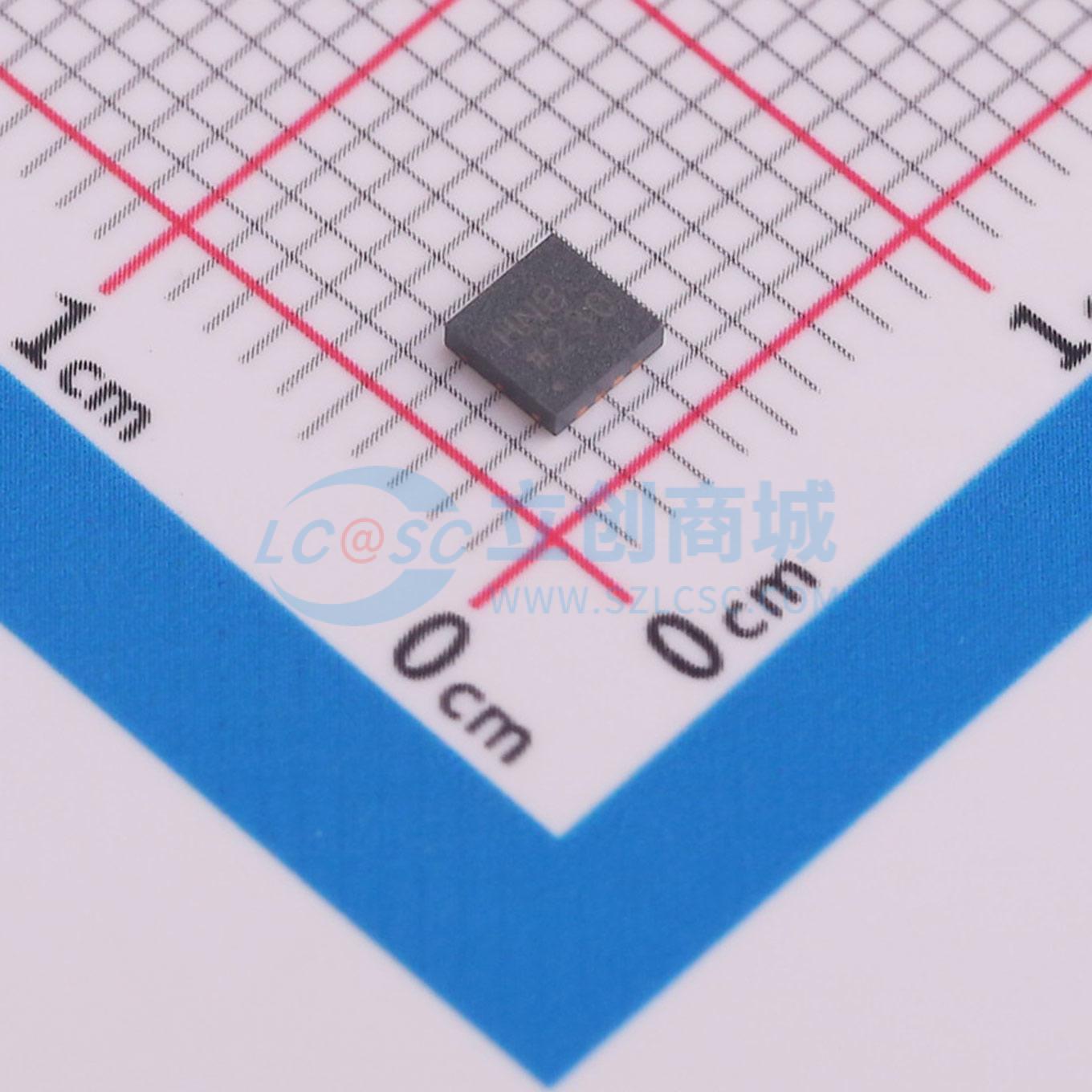

AD8000YCPZ-REEL
1.5 GHz超高速运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 1.5 GHz、超高速运算放大器
- 品牌名称
- ADI(亚德诺)
- 商品型号
- AD8000YCPZ-REEL
- 商品编号
- C652139
- 商品封装
- LFCSP-8(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.0864克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 单路 | |
| 最大电源宽度(Vdd-Vss) | 12V | |
| 轨到轨 | - | |
| 增益带宽积(GBP) | 1.5GHz | |
| 输入失调电压(Vos) | 1mV | |
| 输入失调电压温漂(Vos TC) | 11uV/℃ | |
| 压摆率(SR) | 4.1V/ns | |
| 输入偏置电流(Ib) | 4uA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | - | |
| 噪声密度(eN) | 1.6nV/√Hz@100kHz | |
| 共模抑制比(CMRR) | 56dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 13.5mA | |
| 输出电流 | 100mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 4.5V~12V | |
| 双电源(Vee~Vcc) | -6V~6V |
商品概述
AD8000是一款超高速、高性能、电流反馈型放大器。该放大器采用专有超快速互补双极性(XFCB)工艺制造，可实现1.5 GHz的小信号带宽和4100 V/μs的压摆率。 20 MHz时的无杂散动态范围(SFDR)低至75 dBc，输入电压噪声为1.6 nV/√Hz。AD8000可以驱动100 mA以上的负载电流，失真极低。该放大器可以采用+5 V至±6 V电源供电。这些特性使它非常适合包括高速仪器仪表在内的各种应用。 AD8000的差分增益为0.02%，差分相位为0.01°，且0.1 dB平坦度为170 MHz。它具有出色的视频规格特性，确保哪怕要求最高的视频系统都具有优秀的保真度。 省电模式下，AD8000耗用的电源电流降至1.3 mA。该放大器采用小型8引脚LFCSP和8引脚SOIC两种封装。AD8000的额定工作温度范围为-40°C至+125°C扩展工业温度范围。
商品特性
- 高速
- -3 dB带宽：1.5 GHz (G = +1)
- 650 MHz全功率带宽 (G = +2，Vo = 2 V p-p)
- 压摆率：4,100 V/μs
- 0.7%建立时间：12 ns
- 出色的视频特性
- 0.1 dB平坦度：170 MHz
- 差分增益：0.02%
- 差分相位：0.07°
- 输出过驱恢复：22 ns
- 低噪声：输入电压噪声：1.6 nV/√Hz
- 宽带宽范围内低失真
- 无杂散动态范围(SFDR)：75 dBc (20 MHz)
- 无杂散动态范围(SFDR)：62 dBc (50 MHz)
- 输入失调电压：1 mV(典型值)
- 高输出电流：100 mA
- 宽电源电压范围：4.5 V至12 V
- 电源电流：13.5 mA
- 省电模式
应用领域
- 专业视频设备
- 高速仪器仪表
- 视频开关
- 中频/射频增益级
- CCD成像
