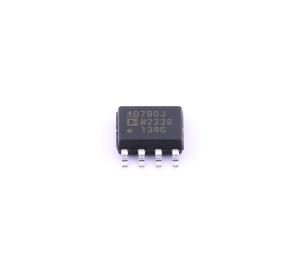

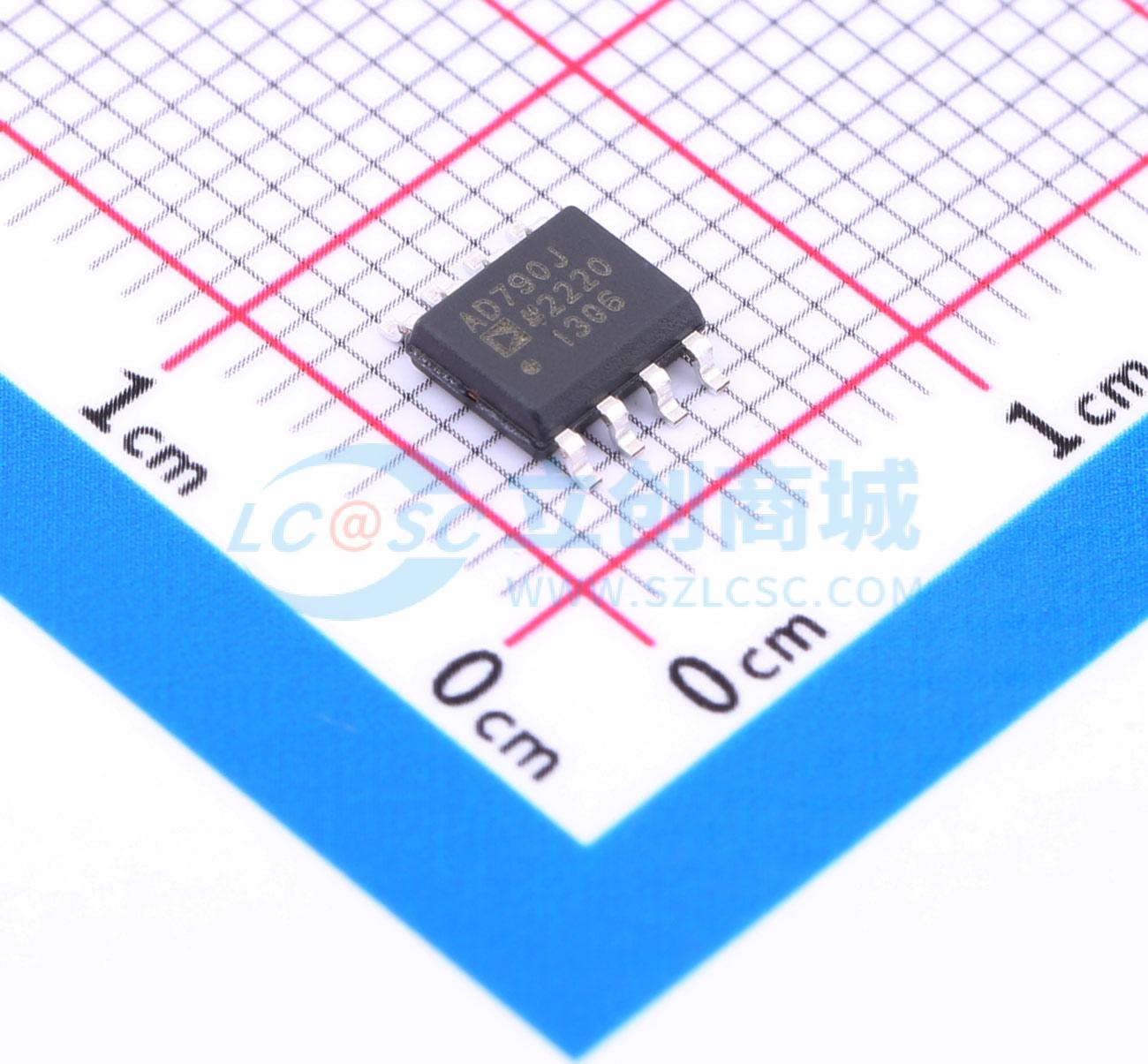

AD790JRZ-REEL

AD790是一款快速(45 ns)、精密电压比较器，具有丰富多样的功能特性，且易于使用。该器件可以采用5 V单电源或 ±15 V双电源供电。单电源模式下，AD790的输入可以以地为参考，这是其它比较器所不具备的特性。双电源模式下，它拥有处理输入引脚上最大15 V差分电压的独特能力，从而可以简化与大幅度动态信号的接口。 AD790采用互补双极性(CB)工艺制造，具有快速响应时间与出色的输入电压分辨率(最大.1 mV)。为保持速度和精度性能，该器件整合了“低脉冲干扰”输出级，它不会出现TTL或CMOS输出级常有的大电流尖峰。电源扰动会反馈回输入端，导致干扰性振荡，而该器件的受控开关可降低电源扰动。此外，AD790还具有锁存功能，因而适合要求同步操作的应用。 AD790按性能分为五级。AD790J和AD790K的额定温度范围为 0°C 至 70°C 商用温度范围。AD790A和AD790B的额定温度范围为 -40°C 至 +85°C 工业温度范围。AD790S额定温度范围为 -55°C 至 +125°C 。

• 45 ns最大传播延迟
• 5 V单电源或15 V双电源供电
• CMOS或TTL兼容输出
• 250 μV 最大输入失调电压
• 500 μV 最大输入迟滞电压
• 15 V最大差分输入电压
• 片上锁存器
• 60 mW功耗
• 提供8引脚塑料和密封Cerdip封装
• 依据EIA - 481A标准提供卷带和卷盘形式
• AD790结合了速度、精度、多功能和低成本等特性，适用于模拟信号处理和数据采集系统中的通用比较器
• AD790内置迟滞和低毛刺输出级可最大程度减少不利振荡发生的可能性，因此该器件比标准开环比较器更易于使用
• AD790结合了迟滞和宽输入电压范围，可响应低速、低电平(比如 10 mV)信号以及高速、大幅度(比如10 V)信号
• AD790可采用宽范围电源电压，范围从5 V单电源到 +5 V/ -12 V、 ± 5 V 或 +5 V/±15 V 双电源
• AD790在其速度范围内比较器产品中具有最低的功耗
• AD790输出摆幅在 V_LOGIC 和地之间是对称的，因此器件在宽范围输入和输出条件下具有可预测的输出

• 零交越检波器
• 过压检波器
• 脉宽调制器
• 精密整流器
• 分立式模数转换器
• Δ - Σ调制器模数转换
