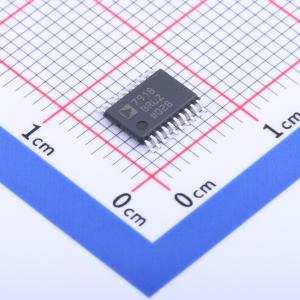

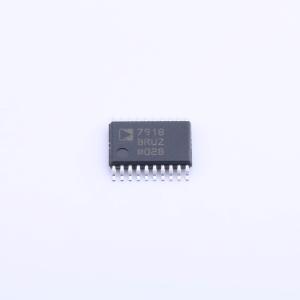

AD7918BRUZ-REEL7

AD7908/AD7918/AD7928分别是8位、10位和12位高速、低功耗、8通道逐次逼近型ADC。采用单电源工作，电源电压为2.7 V至5.25V，最高吞吐速率可达1 MSPS。它内置一个低噪声、宽带宽采样保持放大器，可处理8 MHz以上的输入频率。 转换过程和数据采集过程通过/CS和串行时钟信号进行控制，从而为器件与微处理器或DSP轻松接口创造了条件。输入信号在CS的下降沿进行采样，而转换同时在此处启动。该器件无流水线延迟。 AD7908/AD7918/AD7928采用先进的设计技术，可在最高吞吐量下实现极低的功耗。在最高吞吐量下，采用3 V电源时，AD7908/AD7918/AD7928的最大功耗为2 mA；采用5 V电源时，最大功耗为2.7 mA。 通过配置控制寄存器，器件的模拟输入范围可以在0 V至REF_IN或0 V至2×REF_IN间选择，可采用标准二进制或二进制补码输出编码。AD7908/AD7918/AD7928具有8个带通道序列器的单端模拟输入，可以通过预先编程选择通道转换顺序。 AD7908/AD7918/AD7928的转换时间取决于SCLK频率，该频率同时用作转换控制的主时钟。

• 高吞吐速率：1 MSPS
• 额定电压 (AVDD)：2.7 V至5.25 V
• 低功耗6.0 mW (最大值，1 MSPS，3 V电源)；13.5 mW (最大值，1 MSPS，5 V电源)
• 8个带序列器的(单端）输入
• 宽输入带宽信纳比70 dB(最小值，50 kHz输入频率、AD7928)
• 灵活的功耗/串行时钟速度管理
• 无流水线延迟高速串行接口：SPI/QSPI/MICROWIRE/DSP兼容
• 关断模式：0.5 μA (最大值)
• 20引脚TSSOP封装
• 通过汽车应用认证
• 高吞吐速率、低功耗。吞吐量高达1 MSPS，在最高吞吐量下，采用3 V电源时，最大功耗仅6 mW
• 8路带通道序列器的单端输入。可以选择通道顺序，ADC将按该顺序循环执行转换
• 利用V_DRIVE功能实现单电源供电。采用2.7 V至5.25 V单电源供电，利用V_DRIVE功能，串行接口可直接连至独立于AVDD的3 V或5 V处理器系统
• 灵活的功耗/串行时钟速度管理。转换速率取决于串行时钟，通过提高串行时钟速度可缩短转换时间，还提供多种关断模式，可在较低吞吐量下实现最高功效，完全关断时的最大功耗为0.5 μA
• 无流水线延迟。采用标准逐次逼近型ADC，通过CS输入与一次性转换控制可实现对采样时间的精确控制
