温馨提醒：图片仅供参考，商品以实物为准

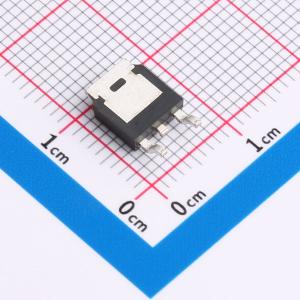

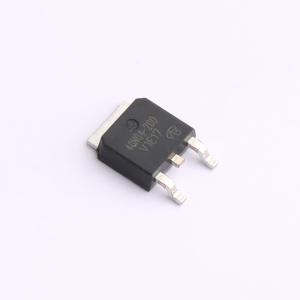

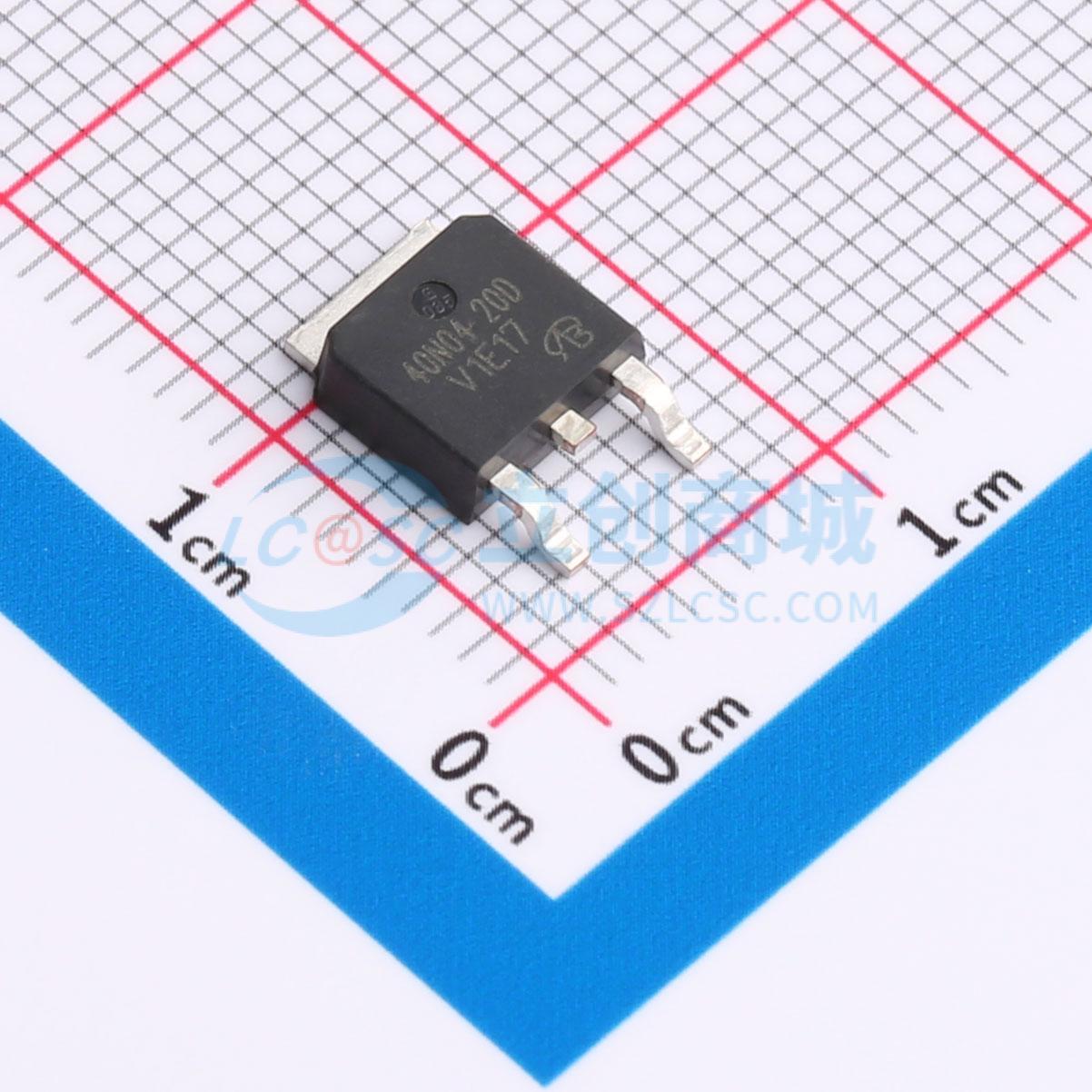

AM40N04-20D-T1-PF-VB
1个N沟道 耐压:40V 电流:55A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 台积电流片，长电科技封装；是一款单路N沟道MOSFET，采用Trench工艺制造，适用于设计各种电源模块、电动汽车辅助系统、工业控制器等领域。TO252；N—Channel沟道,40V；55A；RDS(ON)=12mΩ@VGS=10V,VGS=20V；Vth=1.5~2.5V；
- 品牌名称
- VBsemi(微碧半导体)
- 商品型号
- AM40N04-20D-T1-PF-VB
- 商品编号
- C5878778
- 商品封装
- TO-252
- 包装方式
- 编带
- 商品毛重
- 0.375429克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 40V | |
| 连续漏极电流(Id) | 55A | |
| 导通电阻(RDS(on)) | 12mΩ@10V；14mΩ@4.5V | |
| 耗散功率(Pd) | 100W | |
| 阈值电压(Vgs(th)) | 1.5V；2.5V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 85nC@10V；42nC@4.5V | |
| 输入电容(Ciss) | 1.801nF | |
| 反向传输电容(Crss) | 570pF | |
| 工作温度 | -55℃~+175℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 725pF |
商品特性
- 沟槽功率MOSFET
- 100%进行Rg和UIS测试
- 符合欧盟指令2011/65/EU的RoHS标准
应用领域
- 或门(OR-ing)
- 服务器
- DC/DC
