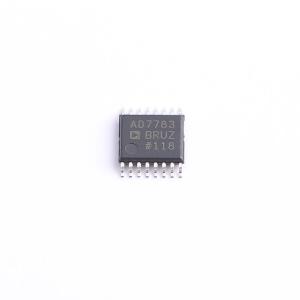

AD7783BRUZ-REEL7

AD7783是一款适用于低频测量应用的完整模拟前端。这款24位Σ-Δ ADC包含一个全差分输入通道，可配置为增益1或16，在+2.5 V差分参考输入下，满量程输入信号范围为±2.56 V或±160 mV。它还包含两个200 μA的集成电流源。 AD7783拥有极其简单的只读数字接口，可在主模式或从模式下运行。片上无需编程寄存器。输入信号范围和电流源选择通过两个外部引脚进行配置。 该器件使用32.768 kHz晶体工作，片上PLL生成所需的内部工作频率。该器件的输出数据速率通过主时钟固定为19.79 Hz，并在此更新速率下同时抑制50 Hz和60 Hz干扰。在此更新速率下，可获得18位峰-峰分辨率。 该器件采用单3 V或5 V电源供电。使用3 V电源供电时，器件的功耗为3.9 mW。AD7783采用16引脚TSSOP封装。

• 单通道24位ADC
• 引脚可配置（无可编程寄存器）ISOURCE Select™引脚可编程输入范围（±2.56 V或±160 mV）
• 固定19.79 Hz更新速率
• 同时抑制50 Hz和60 Hz干扰
• 24位无丢码
• 18.5位峰-峰分辨率（±2.56 V范围）
• 16.5位峰-峰分辨率（±160 mV范围）
• 接口：主模式或从模式操作
• 从模式3线串行SPI、QSPI、MICROWIRE和DSP兼容SCLK上的施密特触发器
• 电源：适用于单3 V和5 V供电
• 正常模式：3 V时为1.3 mA
• 掉电模式：9 μA
• 片上功能：轨到轨输入缓冲器和PGA

• 传感器测量
• 工业过程控制
• 温度测量
• 压力测量
• 秤重
• 便携式仪器
