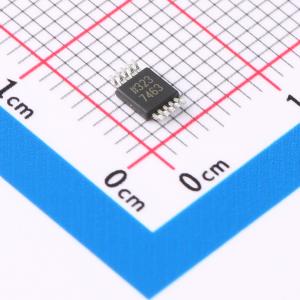

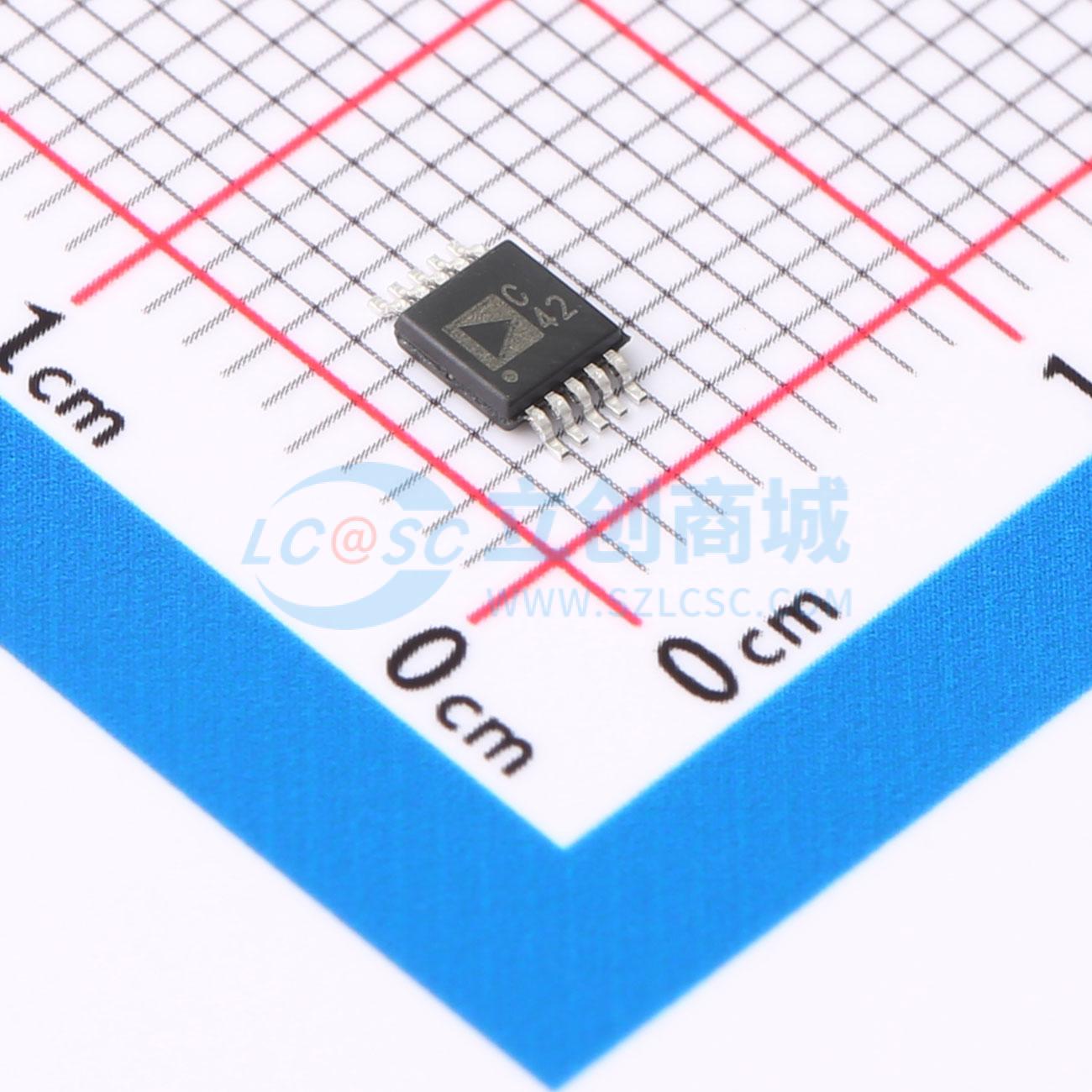

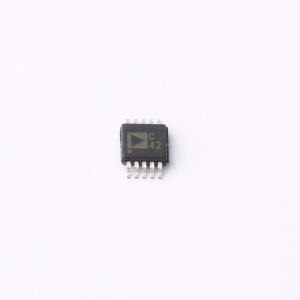

温馨提醒：图片仅供参考，商品以实物为准

AD7787BRMZ-RL

低功耗24位Σ-Δ模数转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 低功耗、双通道、24位Σ-Δ型ADC
品牌名称: ADI(亚德诺)
商品型号: AD7787BRMZ-RL
商品编号: C651557
商品封装: MSOP-10
包装方式: 编带
商品毛重: 0.38克(g)

商品参数

商品概述

AD7787是一款低功耗、适用于低频测量应用的完整模拟前端。它包含一个低噪声24位Σ-Δ ADC，具有一个差分输入和一个单端输入，可选择带缓冲或不带缓冲。该器件采用内部时钟工作，因此用户无需为其提供时钟源。该器件的输出数据速率可通过软件编程设置，范围为9.5 Hz至120 Hz，在较低更新速率下，均方根噪声为1.1 μV。内部时钟频率可进行2、4或8分频，从而降低电流消耗。更新速率、截止频率和建立时间会随时钟频率变化。该器件的电源电压范围为2.5 V至5.25 V。当采用3 V电源供电时，器件的最大功耗为225 μW。它采用10引脚MSOP封装。

商品特性

电源：2.5 V至5.25 V工作电压
正常模式：最大75 μA
掉电模式：最大1 μA
均方根噪声：更新速率为9.5 Hz时为1.1 μV
峰峰值分辨率为19.5位（有效分辨率为22位）
积分非线性：典型值为3.5 ppm
同时抑制50 Hz和60 Hz干扰
内部时钟振荡器
轨到轨输入缓冲器
VDD监测通道
温度范围：-40°C至+105°C
10引脚MSOP封装
三线串行接口
与5P、QSPI、MICROWIRE和DSP兼容
SCLK上有施密特触发器

应用领域

智能变送器
电池供电应用
便携式仪器
传感器测量
温度测量
压力测量
秤重系统
4至20 mA电流环

数据手册PDF

放大查看下载PDF

优惠活动

9.3折

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	19.5位
	采样率	9.5Hz
	通道数	1
	工作电压	2.5V~5.25V
	接口类型	SPI
	差分输入	是

	属性	参数值
	积分非线性	-
	工作温度	-40℃~+105℃
	时钟/振荡器	内置
	基准电压源	外置
	ADC架构	Sigma-Delta
	数据速率	120Hz；9.5Hz
	静态电流	1uA
