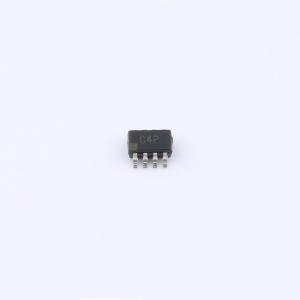

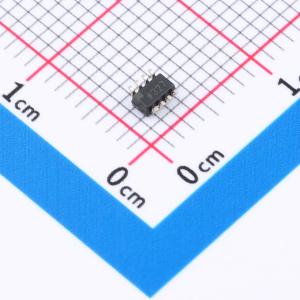

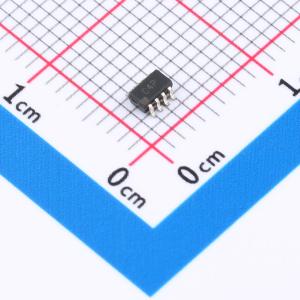

AD7452BRTZ-R2
差分输入、555 kSPS、12位ADC,采用8引脚SOT-23封装
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- AD7452是一款12位、高速、低功耗、逐次逼近寄存器(SAR)模数转换器,具有全差分模拟输入。
- 品牌名称
- ADI(亚德诺)
- 商品型号
- AD7452BRTZ-R2
- 商品编号
- C651033
- 商品封装
- SOT-23-8
- 包装方式
- 编带
- 商品毛重
- 0.031克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率 | 12位 | |
| 采样率 | 555kHz | |
| 通道数 | 1 | |
| 工作电压 | 3V;5V | |
| 接口类型 | SPI | |
| 差分输入 | 是 |
| 属性 | 参数值 | |
|---|---|---|
| 积分非线性 | 1LSB | |
| 工作温度 | -40℃~+85℃ | |
| 信噪比 | 70dB | |
| 时钟频率(fc) | 10MHz | |
| 基准电压源 | 外置 | |
| ADC架构 | SAR | |
| 静态电流 | 1uA |
商品概述
AD7452是一款12位、高速、低功耗逐次逼近型(SAR)模数转换器,具有全差分模拟输入。该器件采用单3 V或5 V电源供电,最高吞吐量可达555 kSPS。 该器件内置低噪声、宽带宽差分跟踪保持放大器(T/H),可处理高达3.5 MHz的输入频率。参考电压通过V_REF引脚从外部施加,根据电源和应用需求,其范围可在100 mV至3.5 V之间变化。参考电压值决定了器件的共模电压范围。凭借这种真正的差分输入结构和可变参考输入,用户可以选择多种输入范围和偏置点。 转换过程和数据采集通过CS和串行时钟进行控制,使该器件能够与微处理器或DSP接口。输入信号在CS的下降沿采样,转换也在此刻启动。
商品特性
- 适用于3 V和5 V的VDD电源
- 最大吞吐量下的低功耗:3 V电源、555 kSPS时,最大功耗3.3 mW;5 V电源、555 kSPS时,最大功耗7.25 mW
- 全差分模拟输入
- 宽输入带宽:输入频率为100 kHz时,信纳比(SINAD)为70 dB
- 灵活的电源/串行时钟速度管理
- 无流水线延迟
- 高速串行接口:兼容SPI/QSPI/MICROWIRE/DSP
- 掉电模式:最大1 μW
- 8引脚SOT - 23封装
应用领域
- 传感器接口
- 电池供电系统
- 数据采集系统
- 便携式仪器
- 电机控制
