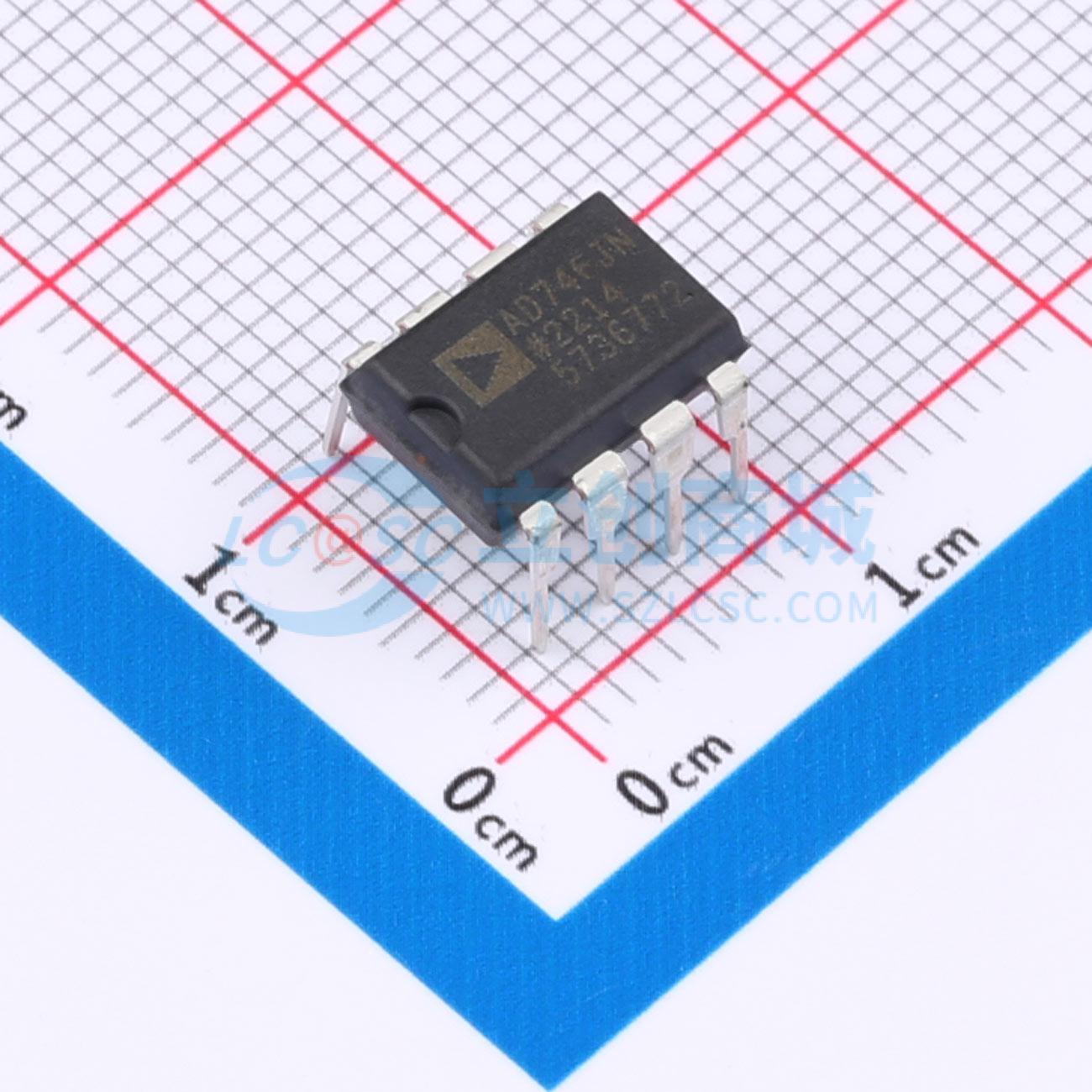

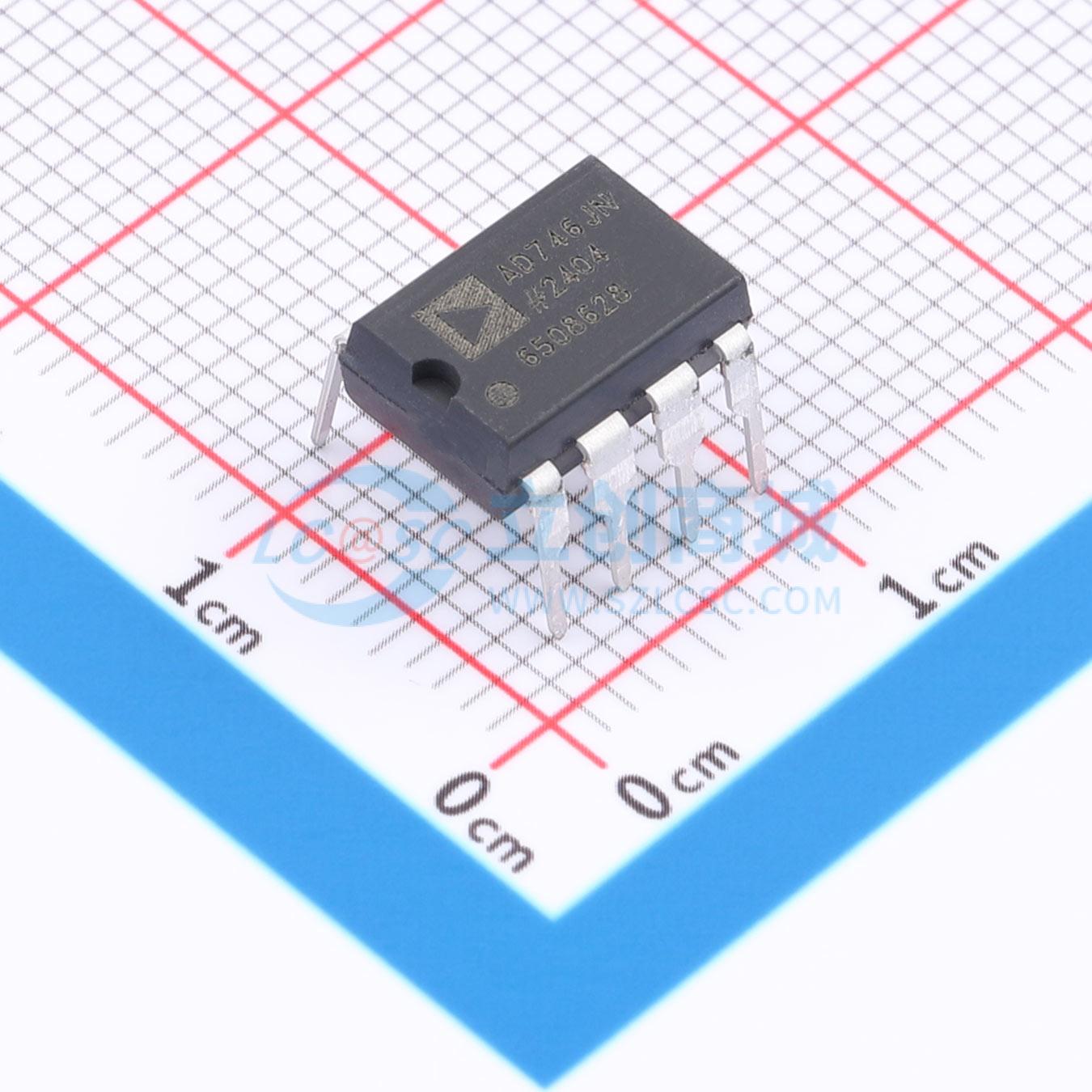

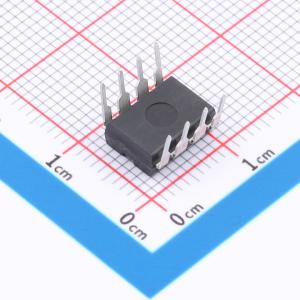

AD746JNZ
双通道、精密、500 ns建立时间、BiFET运算放大器
- 描述
- 双通道、精密、500ns建立时间、BiFET运算放大器
- 品牌名称
- ADI(亚德诺)
- 商品型号
- AD746JNZ
- 商品编号
- C651049
- 商品封装
- PDIP-8
- 包装方式
- 管装
- 商品毛重
- 0.58克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | FET输入运放 | |
| 放大器数 | 双路 | |
| 增益带宽积(GBP) | 13MHz | |
| 输入偏置电流(Ib) | 150pA | |
| 输入失调电压(Vos) | 500uV | |
| 共模抑制比(CMRR) | 88dB | |
| 压摆率(SR) | 75V/us |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 175uA | |
| 轨到轨 | - | |
| 输入失调电压温漂(Vos TC) | 10uV/℃ | |
| 输出电流 | 25mA | |
| 工作温度 | 0℃~+70℃ | |
| 双电源(Vee ~ Vcc) | -18V~18V | |
| 最大电源宽度(Vdd-Vss) | 36V |
商品特性
- 交流性能
- 10 V阶跃信号在500 ns内建立至0.01%
- 75 V/μs转换速率
- 0.0001%总谐波失真（THD）
- 13 MHz增益带宽
- 增益为+2或更高时内部补偿
- 直流性能
- 最大失调电压0.5mV（AD746B）
- 最大漂移10 μV/℃（AD746B）
- 最小开环增益175 V/mV（AD746B）
- 0.7 Hz至70 Hz频段内2 μV峰 - 峰值噪声
- 提供塑料Mini - DIP、陶瓷双列直插和表面贴装封装
- 可提供符合EIA - 481A标准的卷带包装
- 也可提供MIL - STD - 883B处理版本
- 单运放版本：AD744
应用领域
- 12位和14位DAC的双输出缓冲器
- 精密ADC、宽带前置放大器和低失真音频电路的输入缓冲器
交货周期
订货25-27个工作日购买数量
(50个/管，最小起订量 1000 个)个
起订量：1000 个50个/管
总价金额：
￥ 0.00近期成交1单
